起重作业用滑轮式吊钩组结构设计

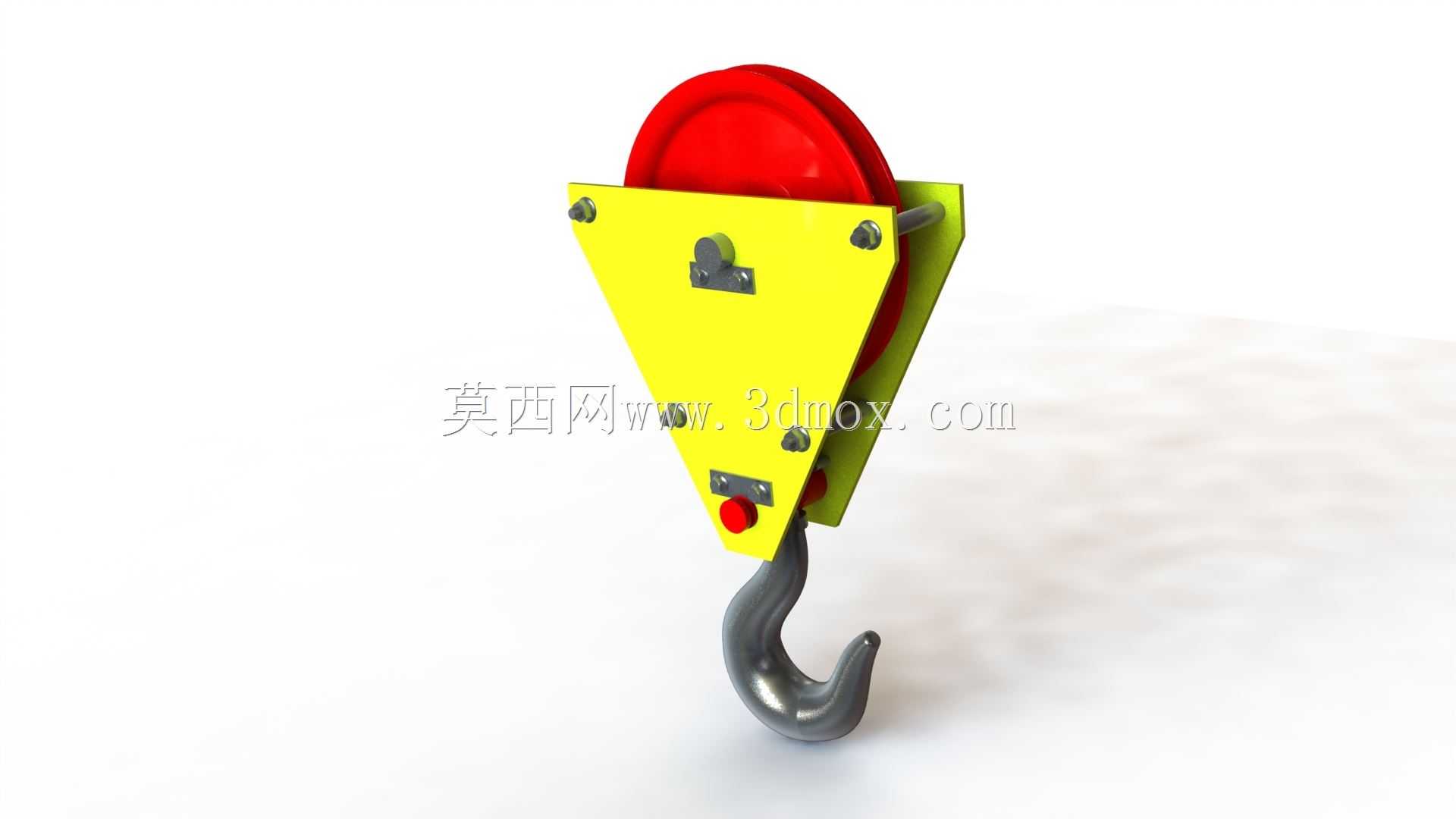

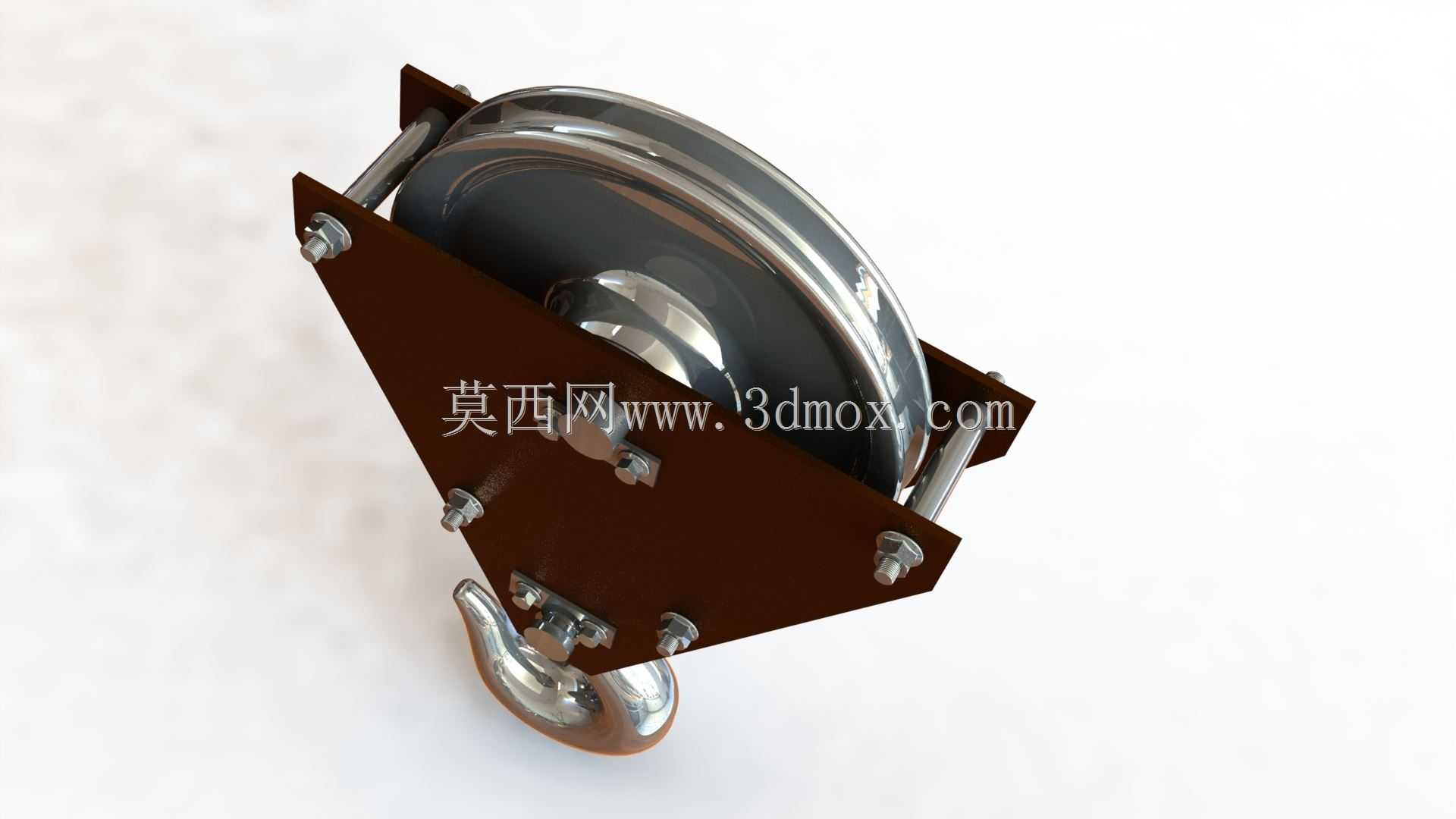

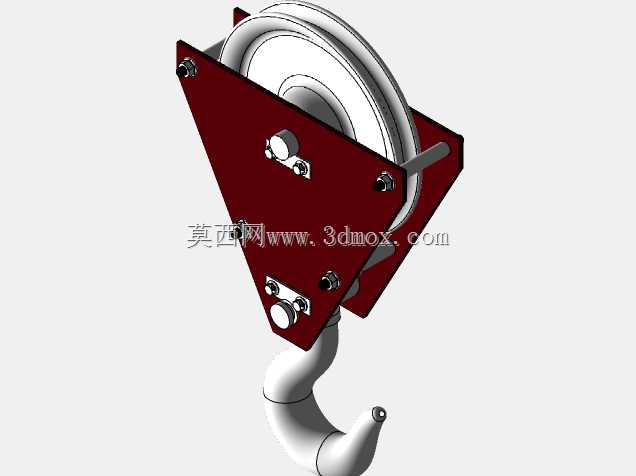

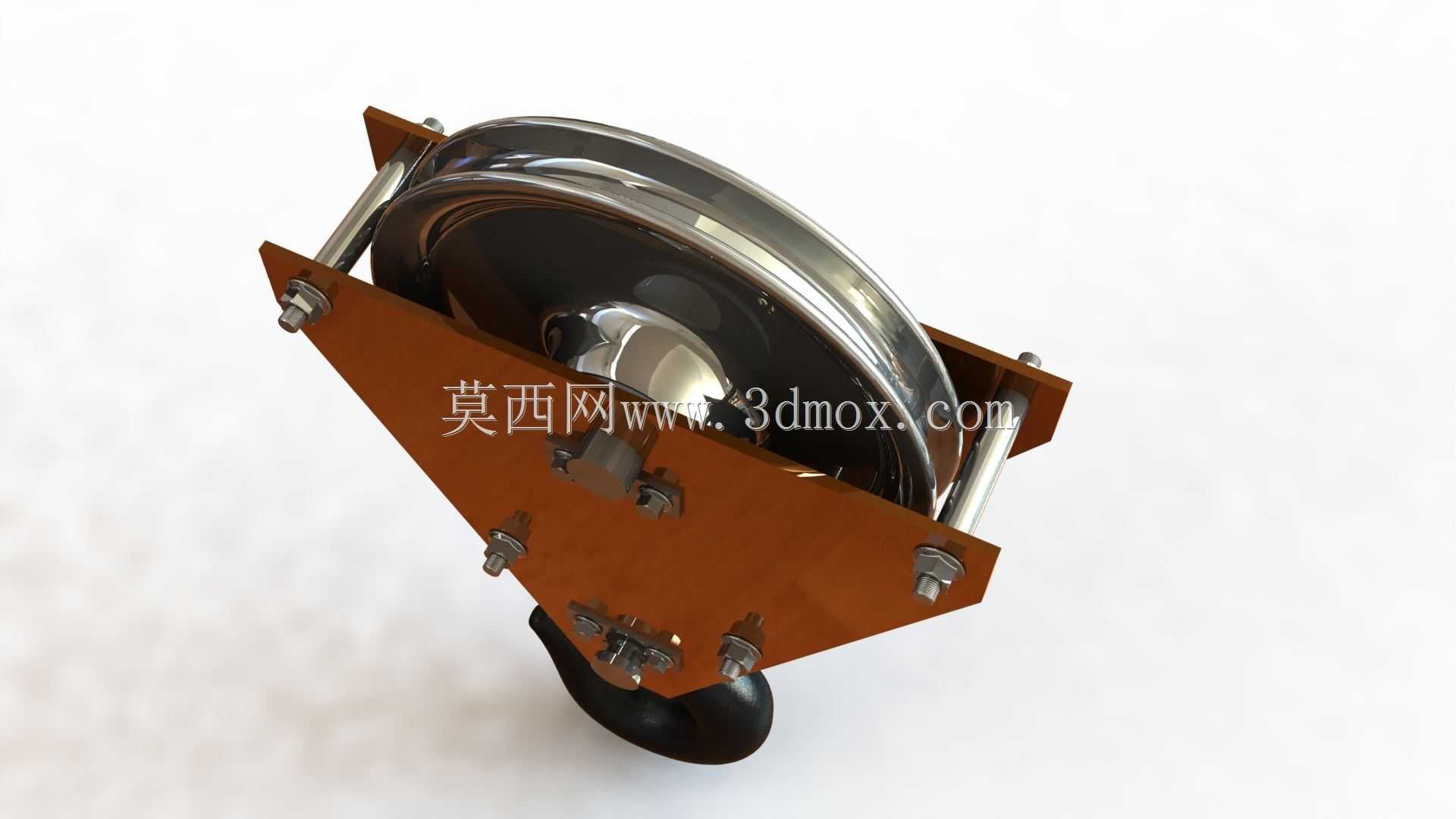

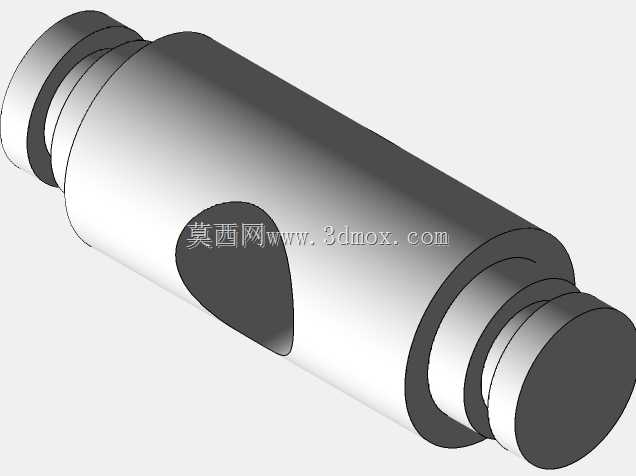

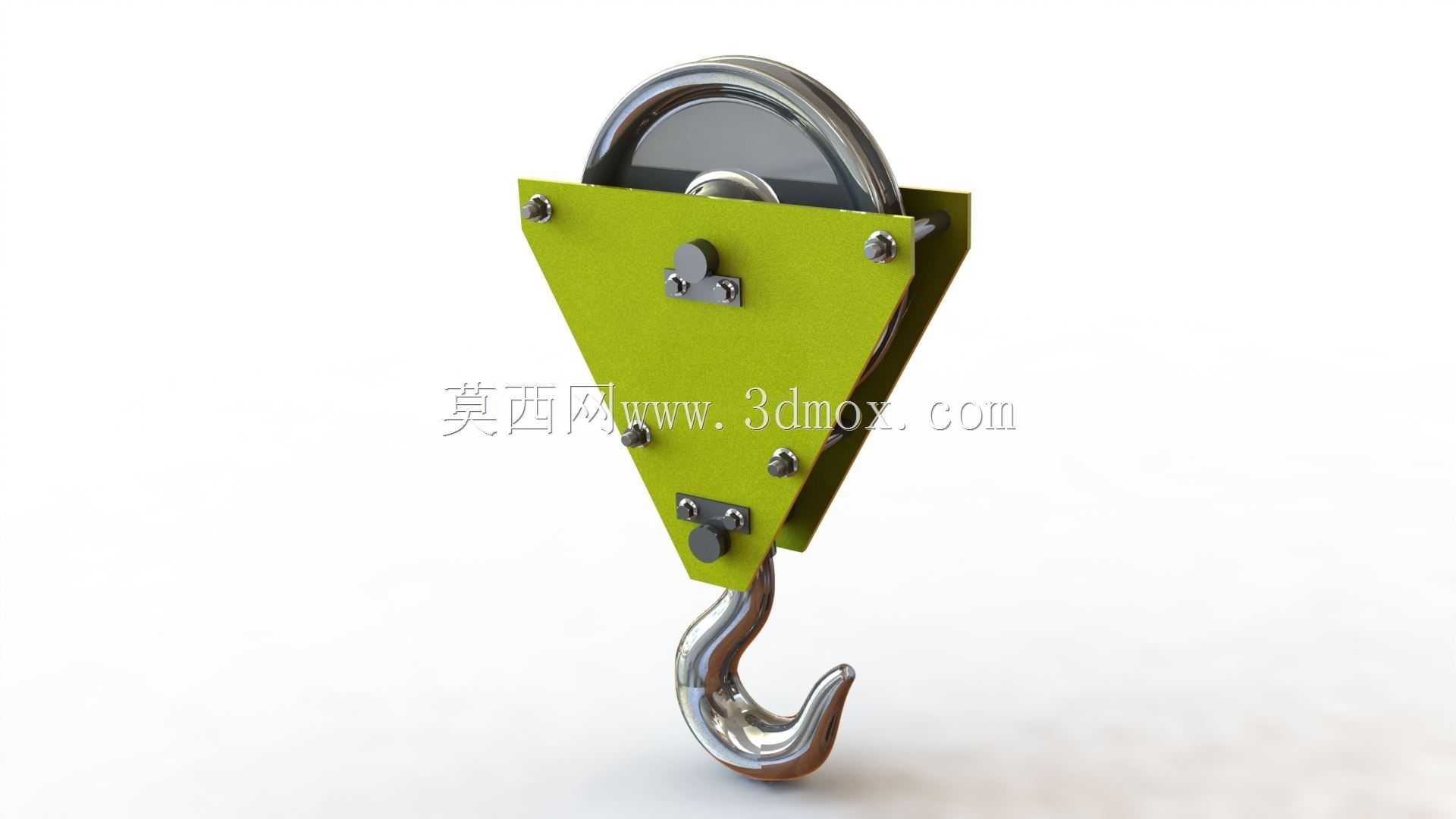

　　在工矿企业的物料转运、设备吊装、重型工件移位等作业场景里，吊钩组是桥式起重机、门式起重机、汽车吊等起重设备直接承接载荷的核心执行部件，其结构可靠性直接决定起重作业的安全阈值，任何结构设计的疏漏都可能引发载荷脱落、部件断裂等恶性安全事故。这套吊钩组采用滑轮内置式的夹板结构设计，两块对称布置的高强度钢板作为核心承载侧板，将动滑轮完全包覆在侧板内侧，既可以避免作业过程中钢丝绳脱槽，也能防止外部杂物卡入滑轮绳槽影响钢丝绳正常收放，侧板外侧通过铰制孔螺栓配合防松螺母实现紧固连接，螺栓预紧力按照起重机械设计规范的要求取值，确保在额定载荷冲击下侧板不会出现相对位移。滑轮轴采用阶梯轴结构设计，轴端通过双螺母加止动垫片的防松结构锁紧，

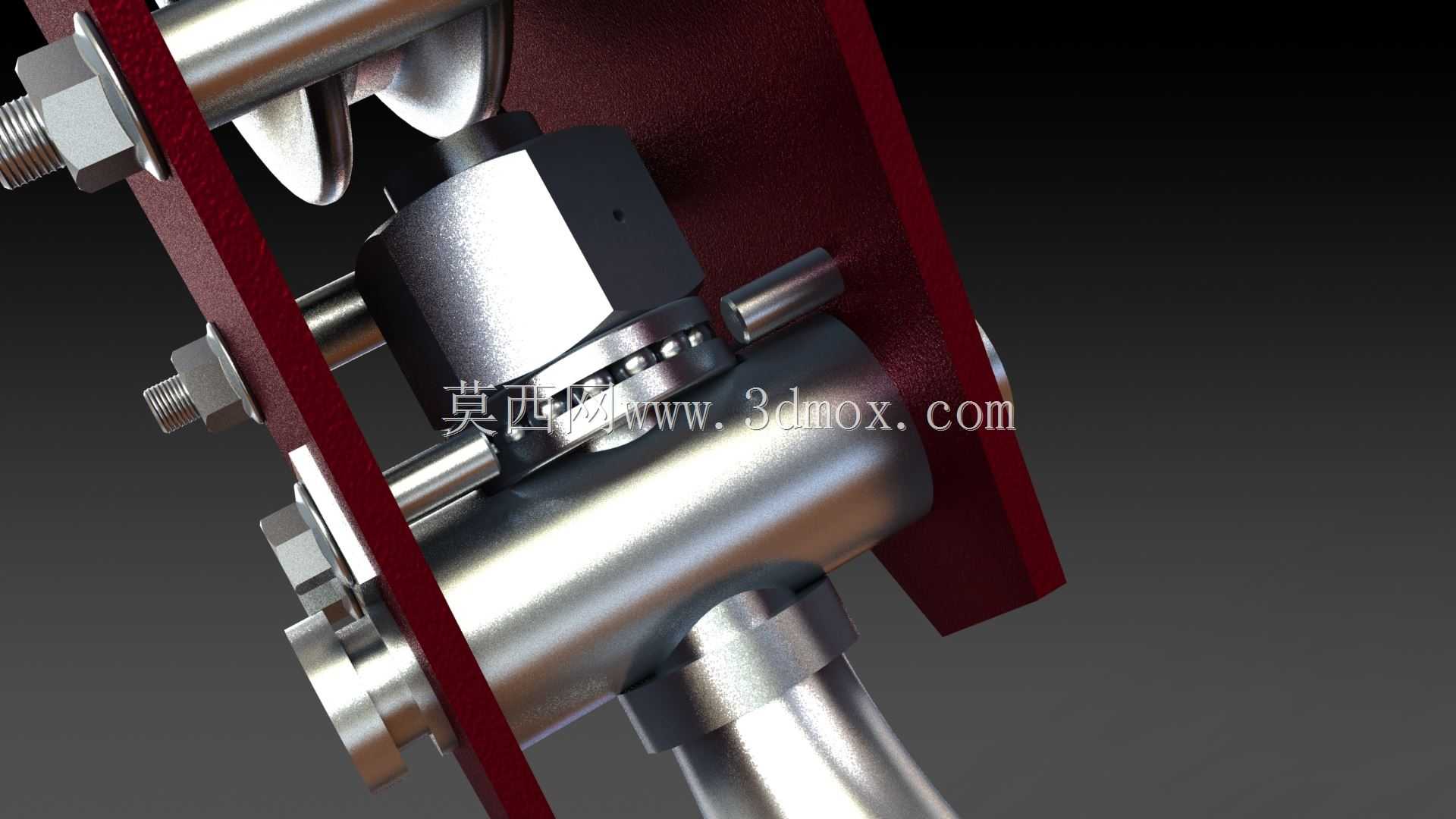

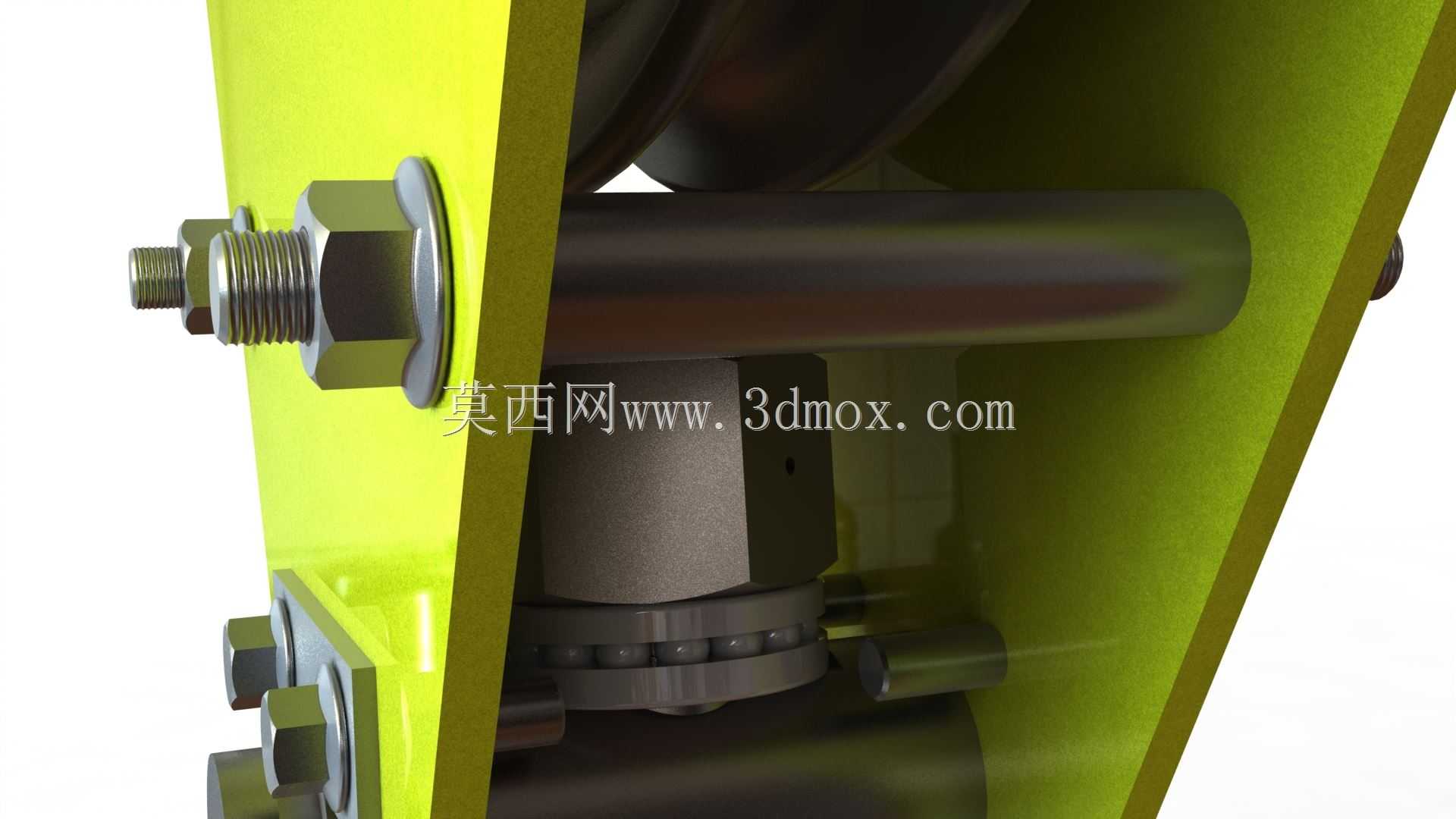

　　避免轴体在滑轮长期转动过程中出现轴向窜动，滑轮与轴之间配置了滑动轴承配合润滑通道，可在长期重载转动过程中保持较低的摩擦阻力，减少滑轮与轴的磨损速率，延长部件整体的维护周期。吊钩部分采用推力球轴承配合钩身的结构，钩身可绕竖直轴线360度自由旋转，在起吊过程中可自动适配吊重的姿态调整，避免钢丝绳出现扭结打转的问题，推力球轴承的承载能力按照额定起重量的1.5倍动载系数选型，可承受起吊瞬间的载荷冲击，钩身尾部采用梯形螺纹与横梁连接，螺纹旋合长度满足起重部件的强度设计要求，配合防松销结构防止钩身在载荷晃动过程中出现螺纹松脱。从安装边界来看，这套吊钩组的上部滑轮直接匹配对应直径的起重钢丝绳，安装时仅需要将钢丝绳按规范穿绕入滑轮绳槽，

　　调整好钢丝绳的偏角范围即可完成与起重设备起升机构的对接，侧板的外侧预留了防脱挡板的安装孔位，可根据作业需求加装钢丝绳防脱装置，进一步提升作业安全性。在实际作业过程中，这套吊钩组可适配不同规格的卸扣、吊装带、钢丝绳索具，满足不同形态重物的吊装需求，钩头位置预留了安全舌片的安装轴孔，标配的弹簧复位安全舌片可在挂入吊索后自动封闭钩口，避免吊索在作业晃动过程中从钩口脱出。设计过程中对各承载部件的应力分布做了针对性优化，侧板的转角位置全部采用圆弧过渡，避免应力集中导致的侧板开裂问题，滑轮的绳槽轮廓按照钢丝绳的公称直径做了匹配设计，绳槽半径略大于钢丝绳半径，确保钢丝绳与绳槽的接触面积足够，减少钢丝绳的挤压磨损，钩身的弯曲段采用变截面设计，

　　在保证弯曲强度的前提下尽可能降低部件自重，减少起升机构的无效载荷。日常维护过程中，可通过侧板上预留的注油孔定期向滑轮轴承、吊钩推力轴承加注润滑脂，保证转动部件的润滑状态，各连接螺栓的位置都预留了足够的扳手操作空间，不需要完全拆解吊钩组即可完成防松检查、紧固件复紧等日常维护操作，整体结构的拆装逻辑清晰，易损件都采用通用化规格，后期更换维护不需要定制特殊配件，可适配多数常规吨位的桥式、门式起重设备的起升机构改造与备件替换需求。
