龙门式真空吸盘板材堆垛搬运设备

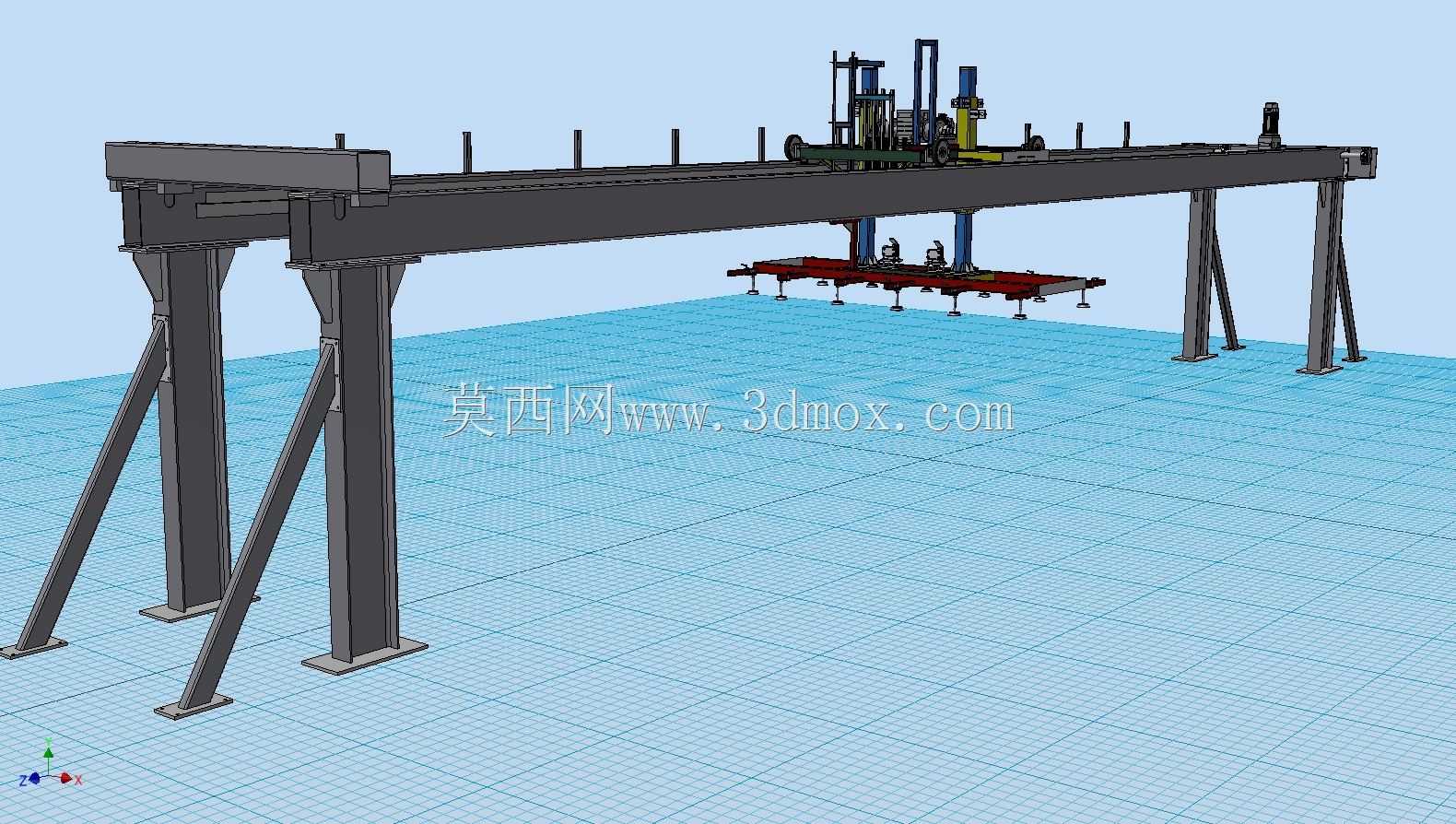

　　这套龙门式真空吸附堆垛设备，主要面向板材加工、建材生产、仓储物流等场景的平面物料转运码垛作业，可适配木质板材、金属薄板、玻璃原片、复合饰面板等表面平整的刚性物料，替代传统人工配合叉车的堆垛模式，解决大尺寸平面物料搬运过程中易磕碰、吊装对位精度差、人工码垛效率低的实际问题。设备整体采用双立柱支撑的龙门跨架结构，主梁沿车间纵向铺设的轨道实现长距离往复移动，主梁上搭载的行走小车可沿横梁横向滑移，小车下方挂载的真空吸盘组配备独立的升降导向机构，可根据堆垛高度调整吸盘组的垂直作业位置，满足不同层高的码垛需求。从结构设计逻辑来看，机架部分采用H型钢焊接成型，立柱与地面基础通过膨胀螺栓配合化学锚栓固定，每根立柱外侧加装斜向支撑筋，

　　抵消主梁满载移动时产生的侧向倾覆力矩，主梁的轨道安装面经过铣削加工处理，保证行走轮运行时的平面度误差控制在每米0.2mm以内，避免小车行走过程中出现卡滞、抖动问题。真空吸盘组采用模块化排布设计，可根据待搬运板材的尺寸、重量调整吸盘的安装间距与数量，每个吸盘支路都配备独立的真空止回阀，当单个吸盘出现泄漏时不会影响整体吸附腔的负压值，保证搬运过程的安全性，吸盘与安装架之间采用缓冲弹簧连接，接触板材时可自适应补偿板面的微小平面度误差，避免硬接触造成板材表面划伤或吸盘密封失效。设备的移动驱动部分采用减速电机配合齿轮齿条传动，相比传统皮带传动具备更高的传动精度与重载承载能力，纵向、横向移动的行程两端都安装有硬限位块与光电减速开关，

　　运行到行程端点前先触发减速信号降低移动速度，触碰硬限位后彻底切断动力输出，防止冲轨事故发生。安装边界方面，这套设备的跨距可根据车间实际场地宽度定制，常规适配3到6米的作业跨距，有效起升高度覆盖1.2米到2.5米区间，可满足最高12层标准板材的堆垛高度要求，轨道铺设时需要保证两侧轨道的平行度误差不超过3mm，同一截面两侧轨道的高度差不超过2mm，基础地面的承载能力需要达到每平方米5吨以上，避免设备长期运行后出现基础沉降影响运行精度。在实际作业流程中，当上游工位的板材输送到待抓取位置后，吸盘组下降到板材表面，真空系统启动建立负压，压力传感器检测到负压达到设定阈值后，升降机构带动吸盘组抬升，随后小车沿主梁横向移动、

　　主梁沿纵向轨道移动到目标堆垛位置上方，升降机构下降到放料高度后真空系统泄压，板材平稳放置到堆垛位，随后各机构复位进入下一个作业循环，整个流程可配合生产线的输送信号实现全自动运行，无需人工干预。设计过程中针对机架的受力情况做了有限元校核，满载工况下主梁的最大挠度控制在跨度的1/1000以内，保证长期重载运行不会出现永久变形，所有走线都采用拖链内置排布，避免移动过程中电缆拉扯破损，真空管路采用快插接头连接，后期维护更换吸盘时无需复杂的管路拆卸作业，可大幅缩短设备的停机维护时间。
