棱线132比1齿轮减速箱结构设计

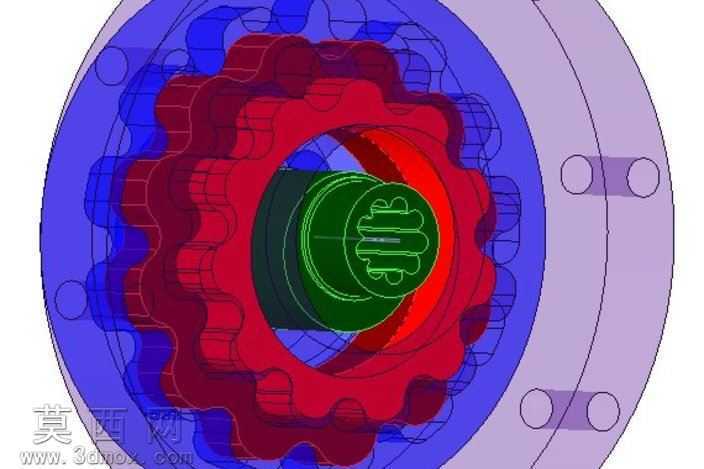

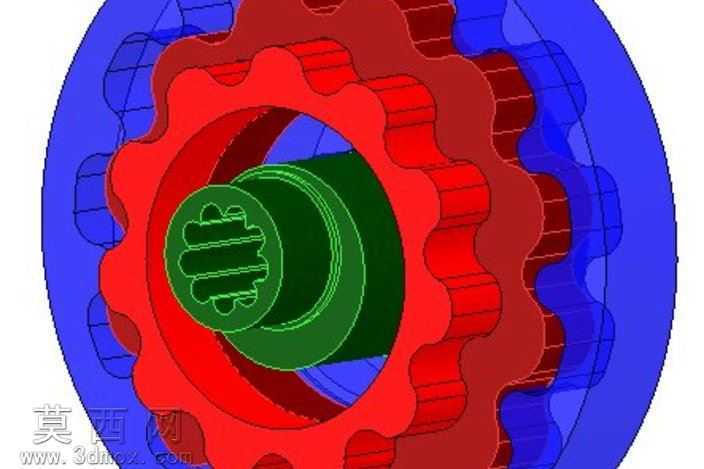

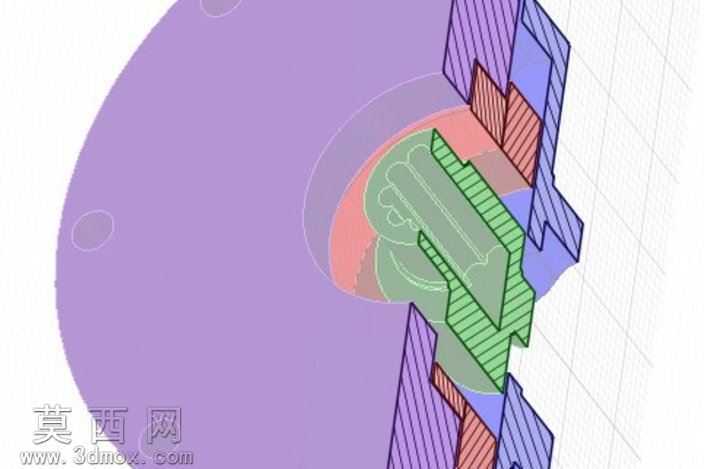

本作品为棱线132:1齿轮减速箱三维结构设计，建模过程中首先完成整体传动方案的参数化推演，依据132:1的大传动比要求，确定采用少齿差行星轮系的结构形式，通过分层建模的方式依次构建输入轴、行星轮、内齿圈、输出端及箱体壳体的各部分特征。建模阶段严格遵循机械设计公差规范，对轮齿啮合区域做了精细化的特征处理，通过布尔运算完成各轮齿的齿廓修形，避免传动过程中出现齿面干涉的问题。渲染阶段采用半透明材质区分不同功能的零部件，外层箱体使用淡紫色半透明工程塑料材质，既可以清晰展示内部传动结构，也能还原减速箱壳体的防护属性；中间层的内齿圈与行星轮架采用高饱和度的红色金属漆材质，突出核心传动构件的结构轮廓；内层的输入花键轴采用亮绿色金属材质，清晰标识动力输入的核心部件，不同材质的色彩区分度高，无需额外标注即可快速识别各部分的功能分区。结构设计上充分考虑了减速箱的装配合理性，壳体上预留的安装定位孔与内部轴承位完全同轴，行星轮的公转轨迹与内齿圈的齿根圆保持精准的同心度，输出端的花键结构采用标准模数设计，可与常规负载连接件直接适配。设计过程中针对大传动比带来的应力集中问题，对轮齿根部做了圆角过渡处理，同时在行星轮架的支撑部位做了加厚结构优化，保证高传动比下的结构强度，整体模型完整还原了减速箱从动力输入到减速输出的全传动路径，各部件之间的装配关系清晰明确，可直接用于结构演示、传动原理教学以及后续的工程化优化参考。
