直升机摩托式操纵拨叉结构设计

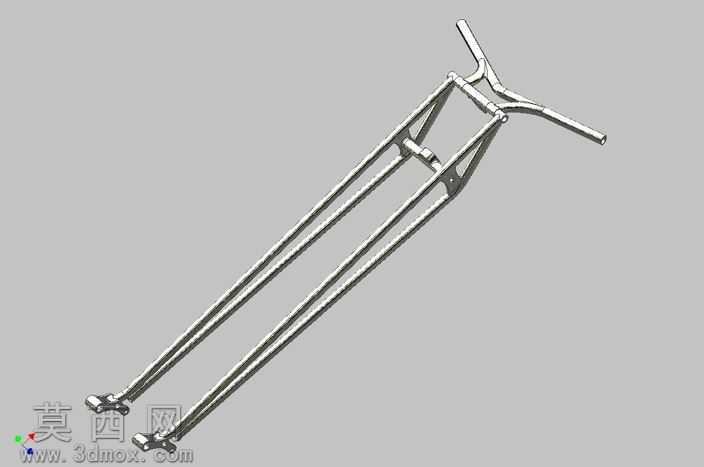

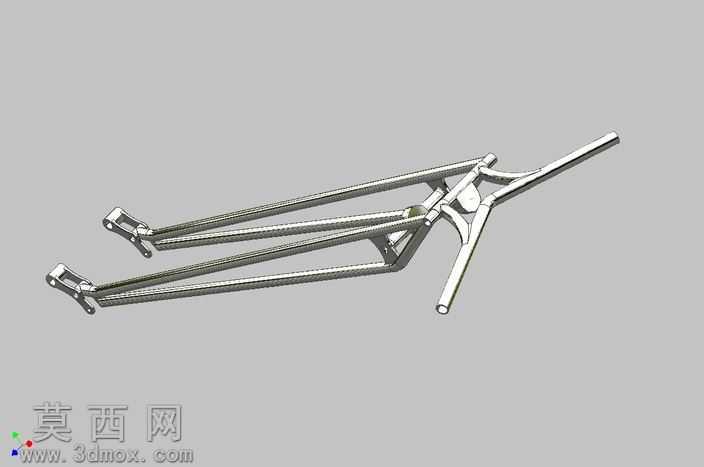

本作品为直升机操纵系统配套的摩托式拨叉三维结构设计，建模阶段采用自底向上的装配建模逻辑，首先完成核心承力杆件的参数化草绘，基于对称结构特征完成双侧长杆的实体拉伸，通过倒圆角、拔模斜度处理优化杆件的应力过渡区域，避免尖锐棱角带来的应力集中问题。在车把操纵段的建模中，严格参照人体工学操纵角度完成握把段的曲面放样，对车把与主承力架的连接区域做了加厚筋位设计，通过布尔运算完成连接位的一体化融合，保证操纵力矩传递过程中的结构刚性。材质渲染阶段，主体承力结构采用航空级铝合金材质参数，调整金属粗糙度至0.3左右，添加细微的金属拉丝纹理贴图，还原航空结构件的哑光金属质感；连接转轴部位采用高强度结构钢材质，适当提高材质反光度，区分不同功能部件的视觉差异；整体渲染采用中性灰纯色背景，搭配45度角柔光打光，弱化硬阴影的同时清晰呈现结构的轮廓层次与连接关系。结构设计上，采用双长杆平行承力布局，将车把端的操纵力矩通过对称杆件均匀传递至下端执行端，中间设置横向加强筋位提升整体抗扭性能，下端连接位预留标准铰接接口，可直接匹配直升机操纵系统的对应安装位，所有连接孔位均做了沉头处理，符合航空零部件的装配工艺要求。设计思路围绕操纵手感与结构可靠性的平衡展开，参考摩托车车把的操纵布局优化握持角度，降低飞行员操纵过程中的手部疲劳，同时通过有限元仿真思路优化杆件截面形状，在保证结构强度满足操纵载荷要求的前提下尽可能降低零件自重，适配航空装备的轻量化设计需求，整体结构无冗余设计，所有特征均服务于力矩传递与操纵功能的实现，各部件的装配间隙控制在合理公差范围内，可直接用于后续的工程出图与样件试制环节。
