快拆式圆管扶手锁紧夹持固定结构

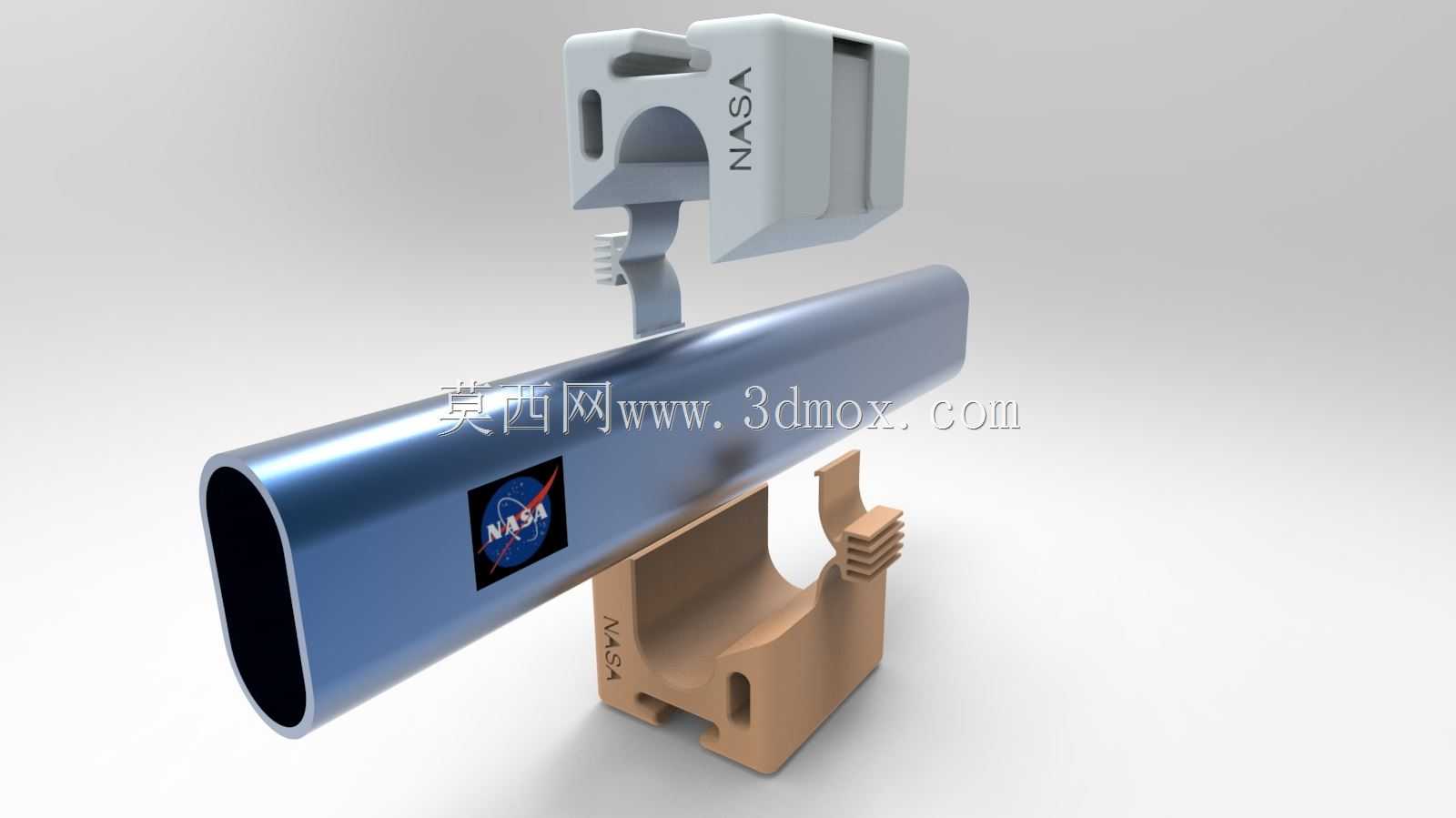

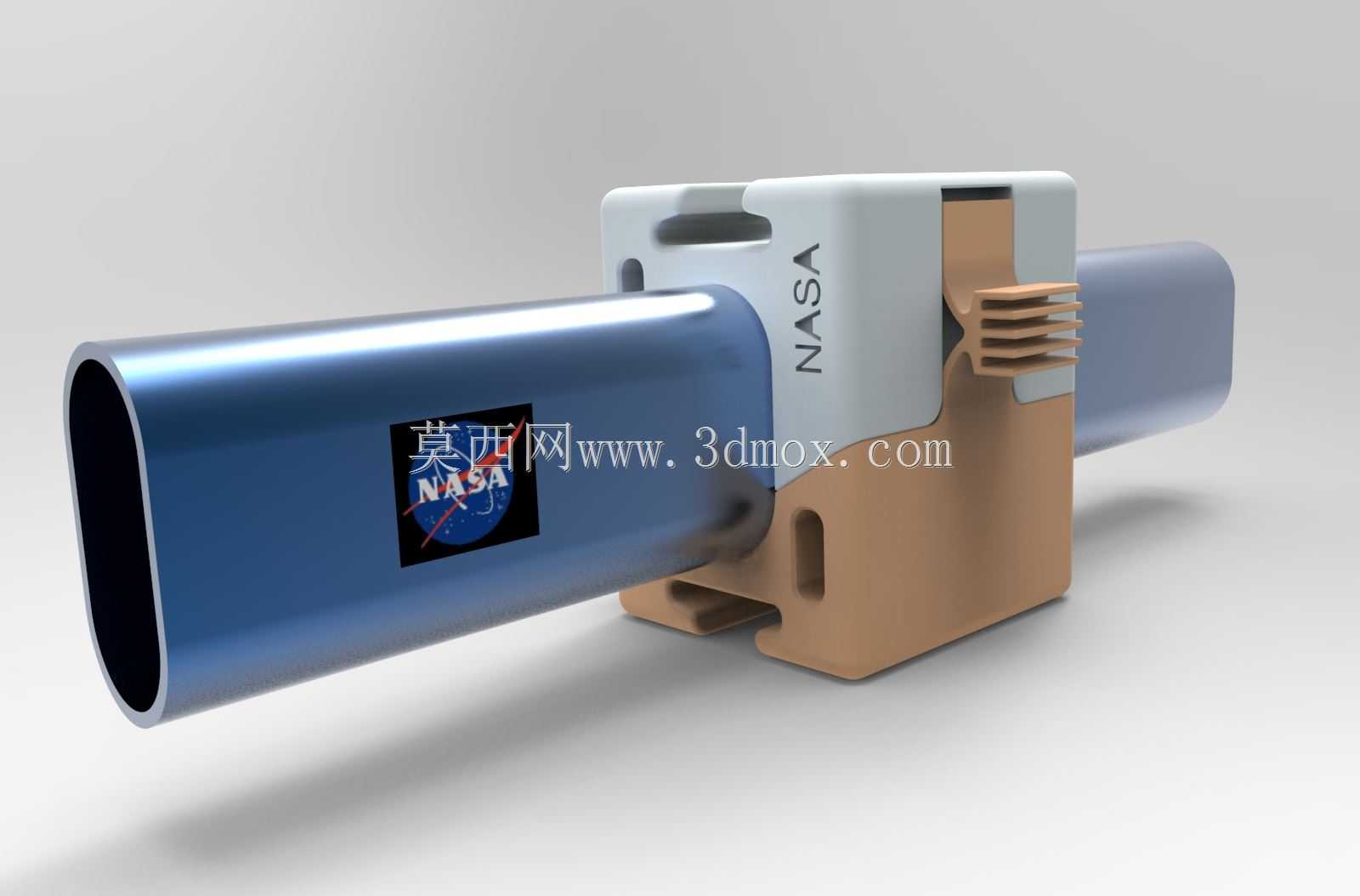

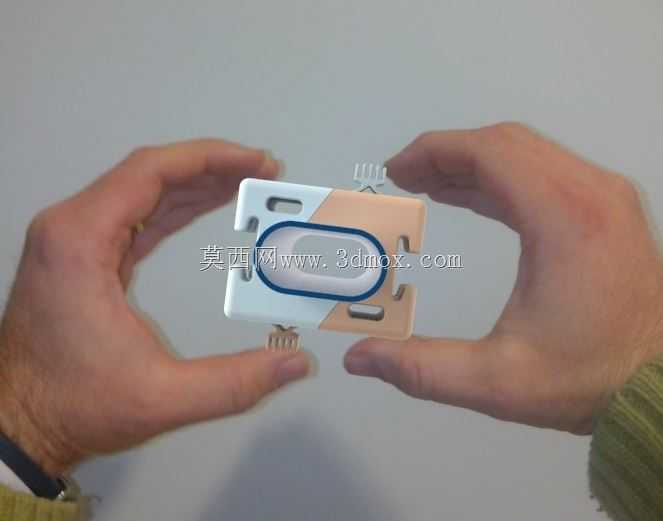

　　日常在航天舱内辅助设施搭建、工业设备操作平台护栏加装、临时检修作业防护扶手布设这类场景里，经常会遇到需要在现有圆管杆件上快速加装附属构件、又不能对原有管体做打孔焊接破坏的需求，这款夹持结构就是针对这类无预装配套件的圆管加装场景设计的。从实际使用逻辑来看，它不需要提前在圆管上加工定位孔、螺纹或者焊接连接座，只需要将两个对称的夹体对准圆管扣合，通过侧边的锁紧拨杆推动内部的锁紧块位移，就能让夹体内壁的弧形贴合面完全抱紧圆管外壁，实现可靠的轴向与周向固定，整个装拆过程不需要额外工具，徒手就能完成锁紧与解锁，在需要频繁调整扶手位置、临时加装防护构件的作业场景里，能大幅降低安装调整的工时消耗。

　　设计层面上，这款结构刻意做了零件的高度统一，整套夹持结构除了锁紧拨杆、内置的弹性复位件之外，所有的夹体受力构件都采用同一种结构规格，不需要加工多种不同构型的夹装零件，开模或者机加工的时候只需要一套加工程序、一套模具就能完成核心受力件的生产，能有效降低加工环节的换型成本，也减少了后期备件的储备种类，哪怕在作业现场出现零件损坏，也能快速用同规格备件替换，不需要区分不同位置的专用零件。夹体和圆管接触的内壁做了适配圆管外径的弧形曲面，曲面的弧度和目标适配圆管的外径完全匹配，抱紧的时候接触面积能达到整圈接触的六成以上，不会出现点接触或者线接触导致的管体压痕、夹持力不足打滑的问题；锁紧机构的行程做了冗余设计，哪怕圆管外径存在常规公差范围内的尺寸偏差，也能通过锁紧块的位移补偿尺寸差，保证锁紧力稳定。

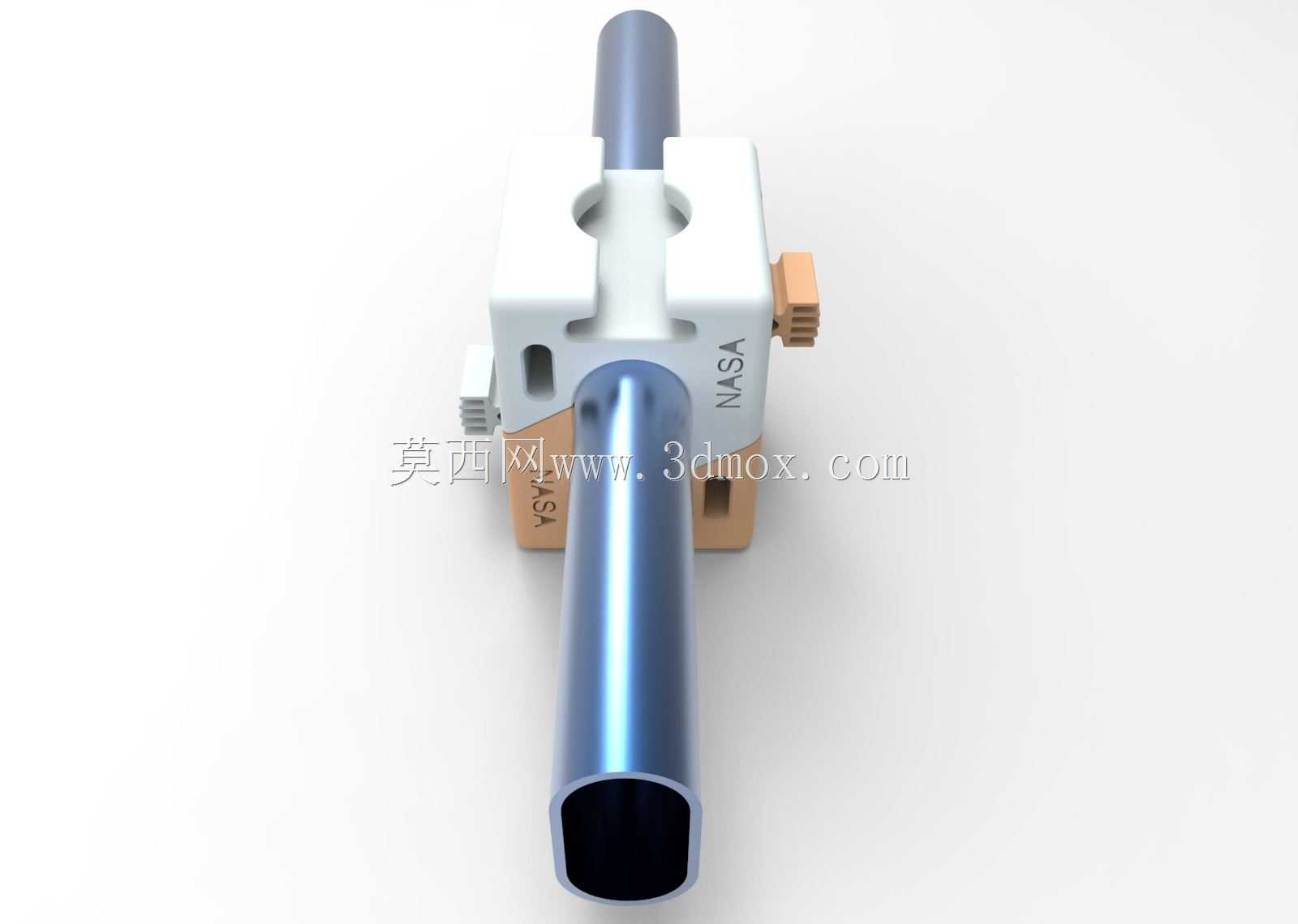

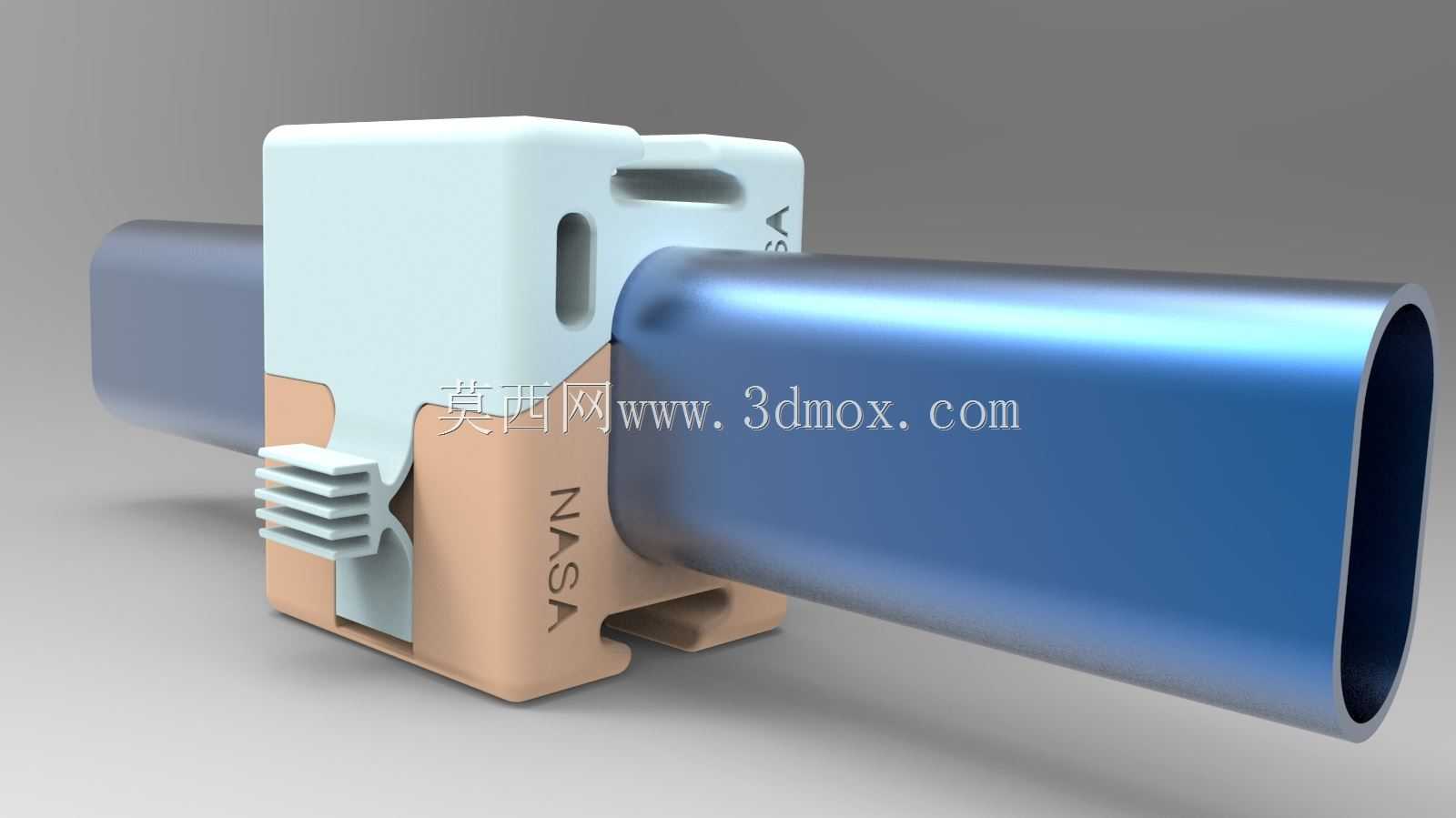

　　安装边界方面，这款夹体的整体外轮廓做了方正化处理，夹体外侧预留了标准化的连接凸台，凸台上加工有通用规格的安装孔位，可以直接对接扶手横杆、置物托架、设备安装板这类附属构件，不需要额外做转接件加工；夹体的轴向宽度控制在适配常规扶手安装的尺寸范围内，安装后不会在圆管上占据过长的轴向空间，多个夹体并排安装的时候也不会出现干涉问题；夹体的边角全部做了倒圆角处理，在人员经常触碰的扶手场景里，不会出现尖锐边角剐蹭衣物、划伤操作人员的问题。锁紧拨杆的操作力经过调校，成年人徒手就能扳动完成锁紧，解锁的时候只需要反向扳动拨杆，内置的弹性件会自动推动夹体张开一定间隙，不需要额外撬动就能沿着圆管滑动调整位置，调整到目标位置后再次扳动拨杆就能完成锁紧固定。

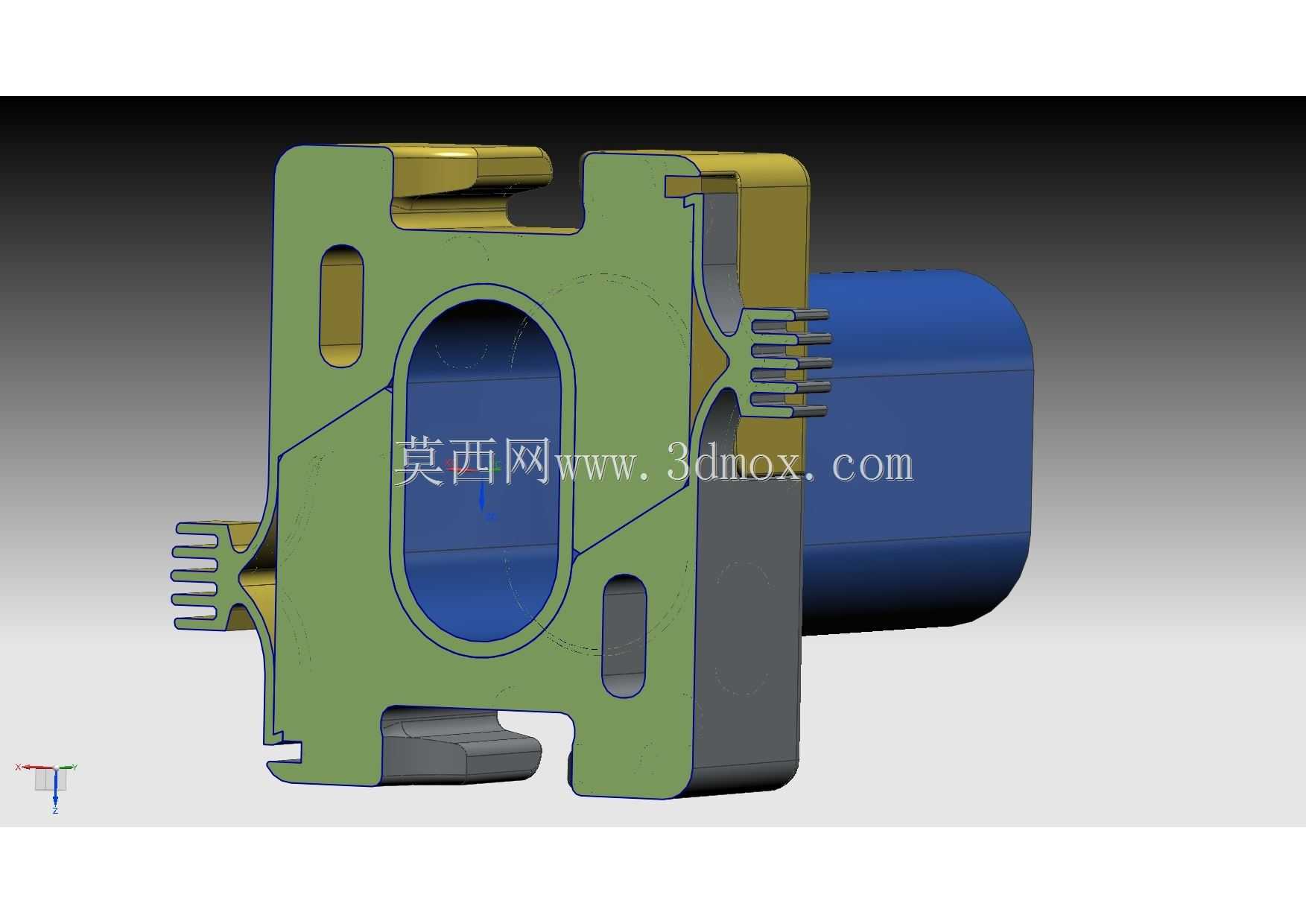

　　从受力角度考量，夹体的受力筋位都做了等强度设计，在锁紧状态下，夹体的受力路径从拨杆锁紧位置直接传递到上下两个抱紧弧面，没有多余的受力悬臂，不会出现长期受力后夹体变形导致锁紧失效的问题；夹体和圆管接触的内壁可以根据使用场景选择是否增加防滑垫层，针对表面光滑的金属圆管，增加橡胶防滑垫层之后，夹持摩擦力能提升四成以上，哪怕承受成年人的侧向倚靠冲击力，也不会出现夹体滑移、位置偏移的问题。这种结构不光可以用在扶手固定场景，在工业生产线的圆管机架上加装传感器支架、物料挂钩、走线卡槽的时候，也能直接套用这套夹持结构，不需要对原有生产线的管架做任何破坏性改造，调整安装位置的时候也不会在管体表面留下压痕或者损伤，适配性非常广泛。
