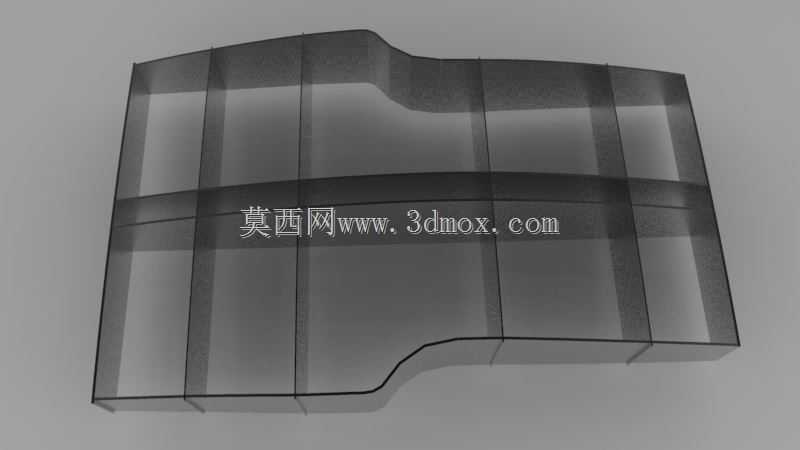

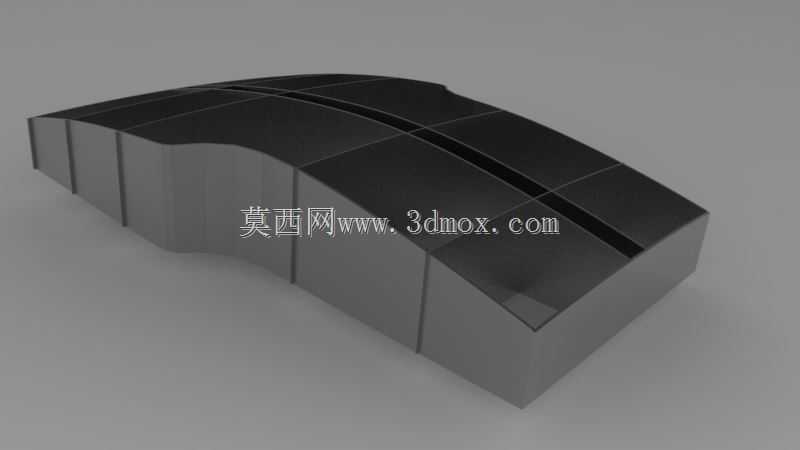

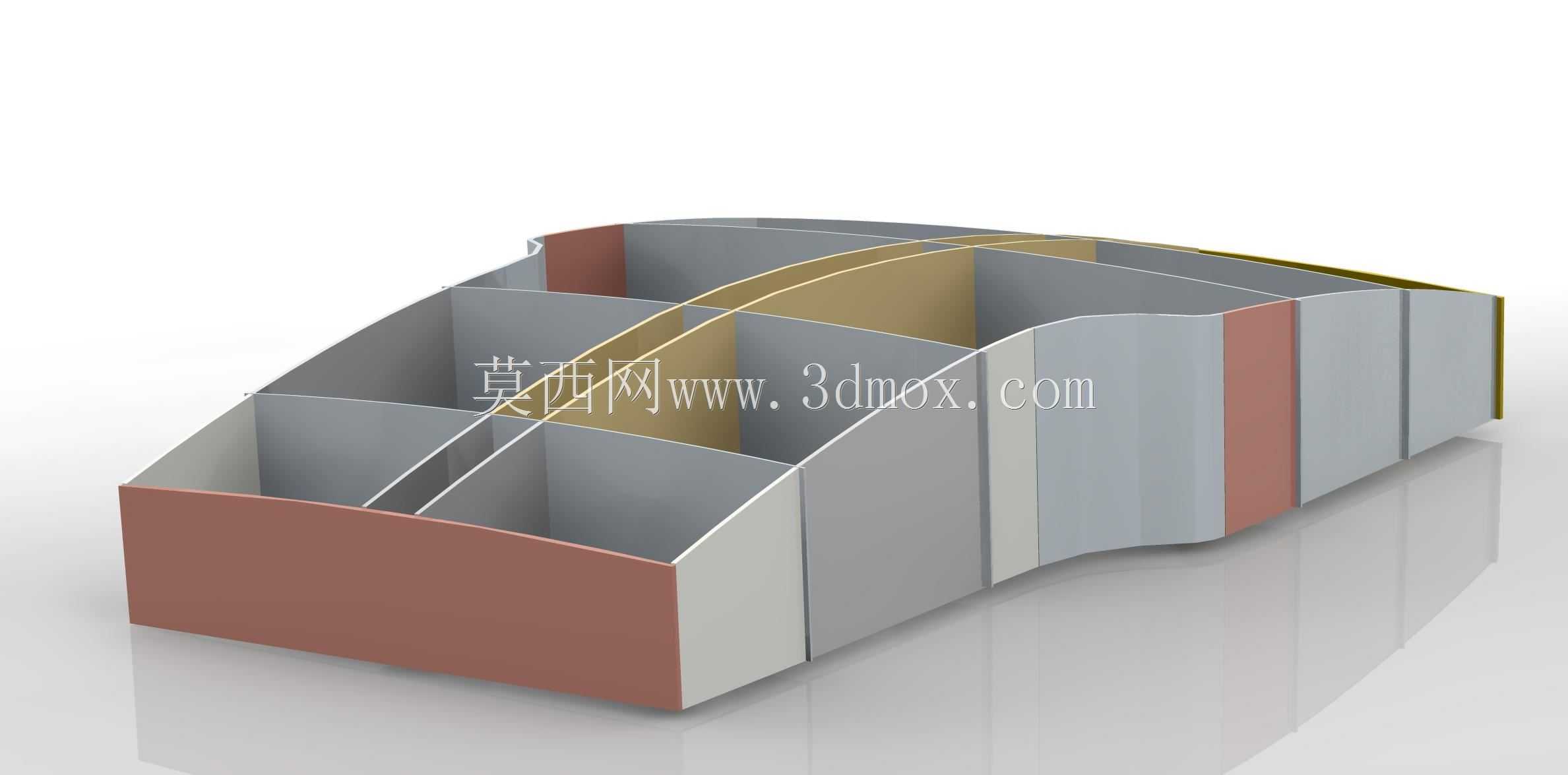

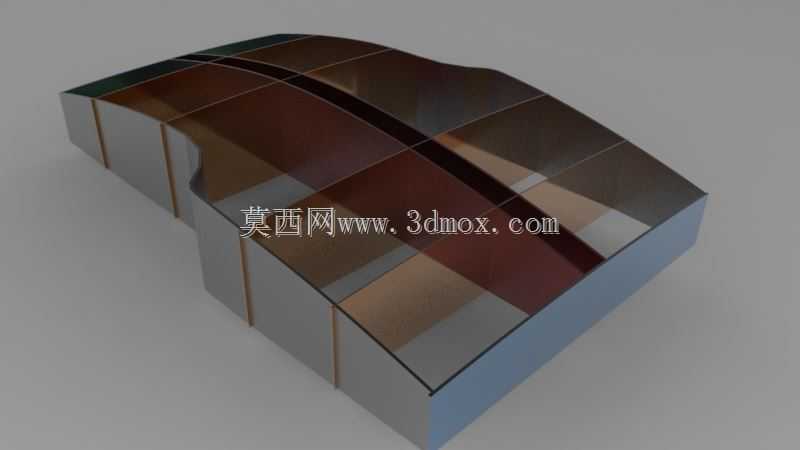

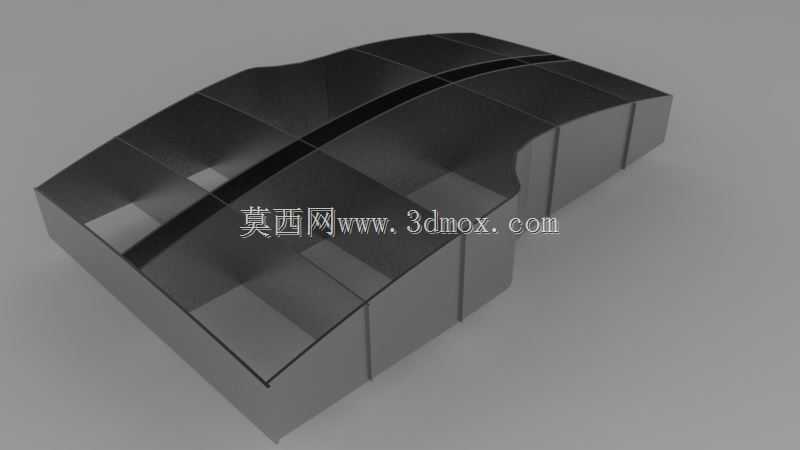

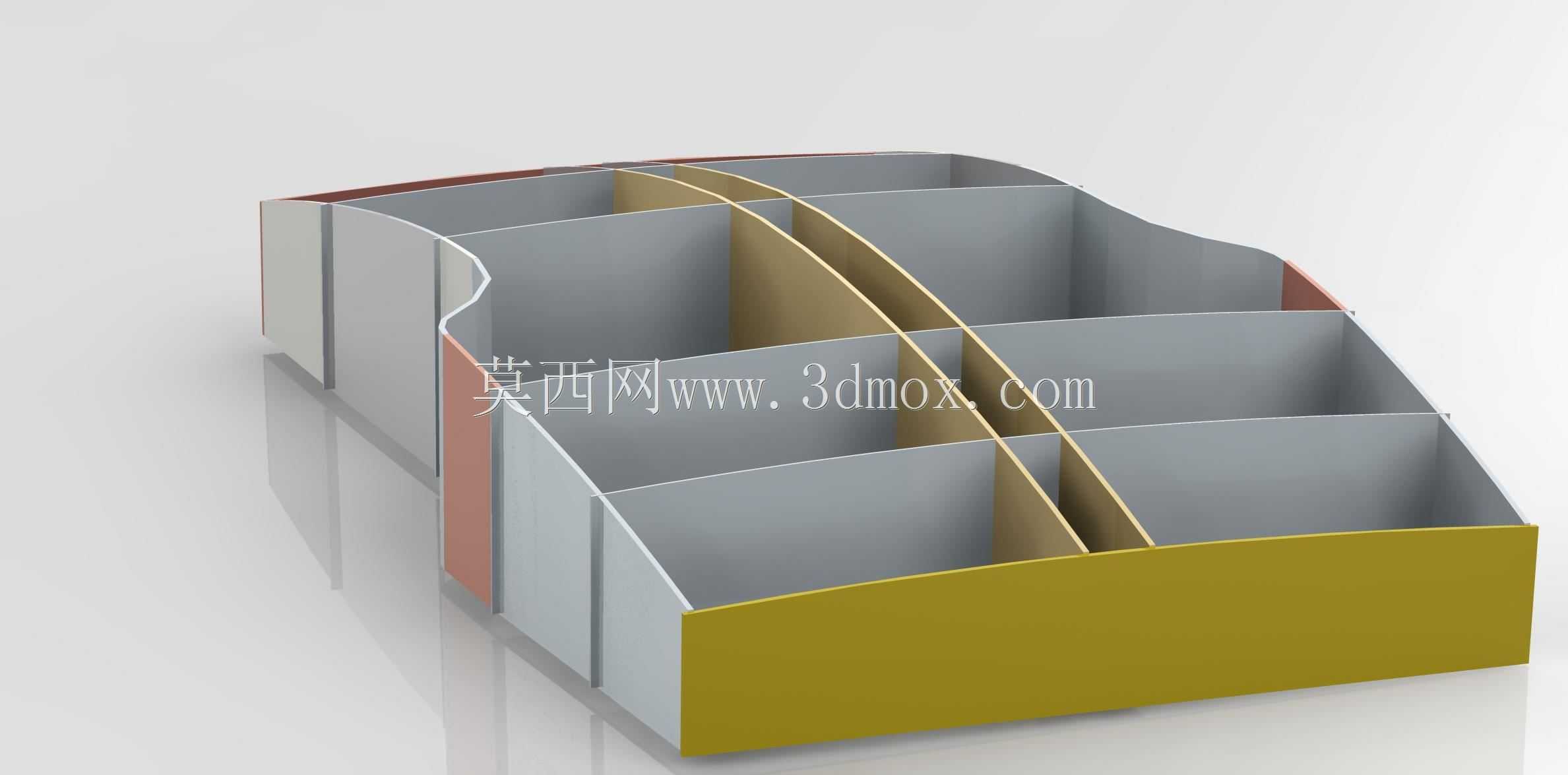

金属板支撑冲压框架结构设计

　　在钣金加工与设备支撑构件的实际应用场景中，这类金属板支撑冲压框架常作为小型设备的内部承托骨架、生产线旁工位的轻型物料承托支架，或是钣金类设备外壳的内部加强支撑结构使用，区别于型材焊接的框架结构，冲压一体成型的板件支撑框架在批量生产场景下具备更高的加工一致性，装配环节无需额外的焊接校形工序，能有效缩短装配线的单件作业时长。从实际功能特性来看，该框架通过弯折冲压形成的闭合框型结构，将平面金属板材的平面受力转化为多面立体受力状态，在不额外增加板材厚度的前提下，大幅提升整体结构的抗扭、抗弯性能，可承受垂直方向的均匀静载荷，同时框架边缘的翻边结构既可以消除钣金裁切后的锐边安全隐患，也能为后续安装面板、附属配件提供平整的安装贴合面。

　　设计这类冲压支撑框架时，首先要明确安装边界的限制条件，框架的外轮廓尺寸需要完全适配所配套设备的内部安装空腔，预留出周边管线排布、相邻部件运动的安全间隙，避免框架安装后与其他构件产生运动干涉；弯折处的圆角半径需要结合所选金属板材的延展率设定，防止冲压过程中弯折位置出现应力集中导致的开裂问题，框架上的安装孔位采用冲压一体成型，孔位的位置度公差控制在装配允许范围内，减少后续钻孔的二次加工工序。框架的支撑腿与框体主体采用连续冲压弯折成型，没有额外的拼接焊缝，整体结构的受力传递路径连续，垂直方向的载荷可以通过框体的弯折棱边均匀分散到各个支撑点位，避免局部应力过大导致的板件变形。在实际选型应用中，这类框架适合用于载荷不大但对结构平整度、

　　批量一致性要求较高的场景，比如小型电控箱的内部安装骨架、轻型检测设备的承托底座、生产线工位的小型工件放置架等，安装时可以通过框架上预冲的安装孔直接与配套设备的基座采用螺栓连接，无需额外制作连接转接件。设计过程中需要重点考量冲压工艺的可行性，框体的各个弯折边的高度需要匹配冲压设备的行程参数，避免出现弯折深度过大导致的板材拉伤，同时框架底部的支撑面要保证共面度，防止安装后出现框架晃动、支撑不稳的问题；框体的内空尺寸需要根据所承托的部件外形预留合理的装配间隙，既不能间隙过大导致承托部件出现窜动，也不能间隙过小导致部件无法顺利装入。不同于焊接框架需要做焊后打磨、防锈处理，这类冲压成型的金属板框架可以在冲压完成后直接进行表面喷涂或者电镀处理，加工工序更短，批量生产的成本控制更有优势，在轻工设备、小型工业装置的结构设计中是十分常用的支撑构件形式。
