乙烯基材料横向裁切切刀机构设计

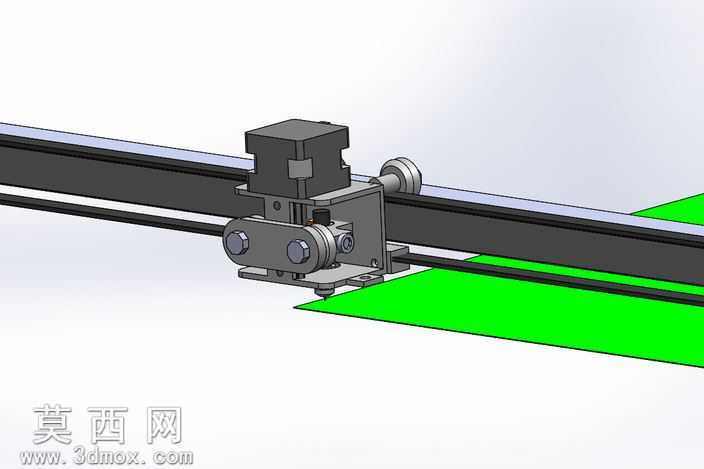

本作品为乙烯基卷材裁切作业设计的横向走刀切刀机构，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计公差配合规范，对每一个零件的装配约束、运动干涉都做了完整校验。模型渲染阶段采用哑光金属材质模拟安装基座与刀架主体，高光亮面金属材质模拟导向光轴与传动滚轮，半透明亮绿色材质模拟待裁切的乙烯基卷材，通过环境光遮蔽与漫反射参数调整，清晰呈现出机构各部件的层级关系与装配位置。从结构设计来看，该机构采用双平行光轴作为横向移动的导向支撑，刀架组件通过内嵌的直线轴承与光轴配合，可实现沿卷材幅宽方向的顺畅横向移动；刀架上部设置驱动安装位，可适配同步带或丝杆传动组件，为横向走刀提供稳定动力输入；刀架下部设置弹性压料结构与裁切刀座，裁切作业时压料结构先接触乙烯基材料将其平整固定，避免裁切过程中材料移位起皱，随后切刀沿走刀方向完成连续裁切，保证裁切面平整无毛刺。设计思路上，该机构针对乙烯基这类柔性片材的裁切痛点做了专项优化：一是采用横向连续走刀的裁切方式，相比垂直冲切更适配大幅宽卷材的连续作业需求，可灵活适配不同幅宽的乙烯基材料裁切；二是刀架采用模块化设计，刀座部分设置快拆结构，可根据裁切厚度需求快速更换不同角度、不同材质的裁切刀片，降低后期维护换刀的时间成本；三是导向结构采用双光轴对称布局，相比单轴导向可有效避免刀架走刀过程中的偏转晃动，提升裁切精度与走刀稳定性；四是压料结构内置弹簧缓冲组件，可根据乙烯基材料的厚度自动调整压合力度，既保证材料固定牢靠，又不会因压力过大在材料表面留下压痕。建模过程中对所有运动部件都做了运动仿真模拟，验证了刀架在全行程移动过程中无结构干涉，压料与裁切动作的时序配合顺畅，可直接用于自动化裁切设备的机构方案验证、零部件加工出图以及组装调试参考，模型包含完整的零件树与装配配合关系，可根据实际作业需求调整刀架行程、裁切压力、走刀速度等参数，适配不同规格乙烯基材料的裁切生产需求。
