航空发动机带肋整流机匣部件三维设计

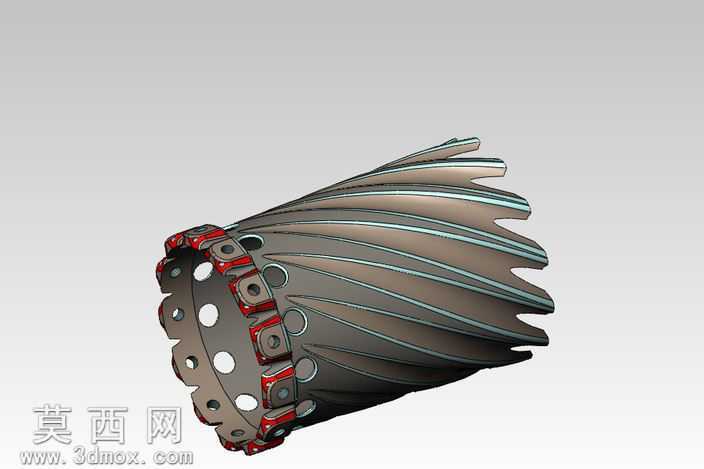

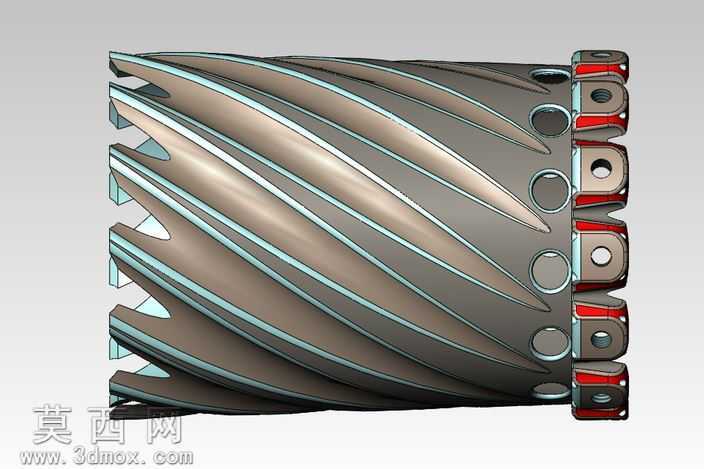

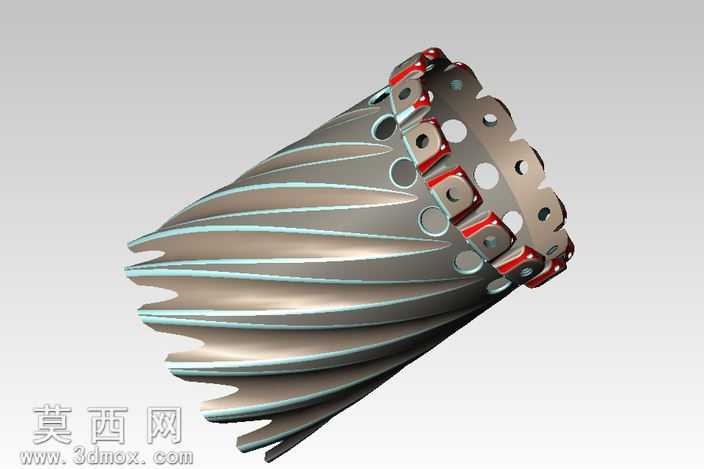

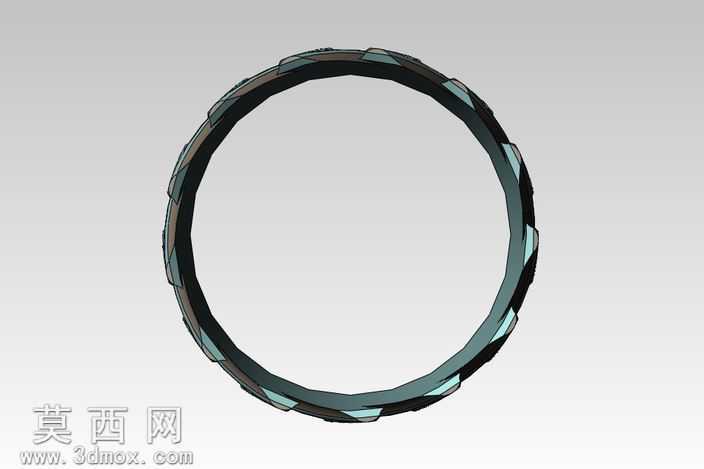

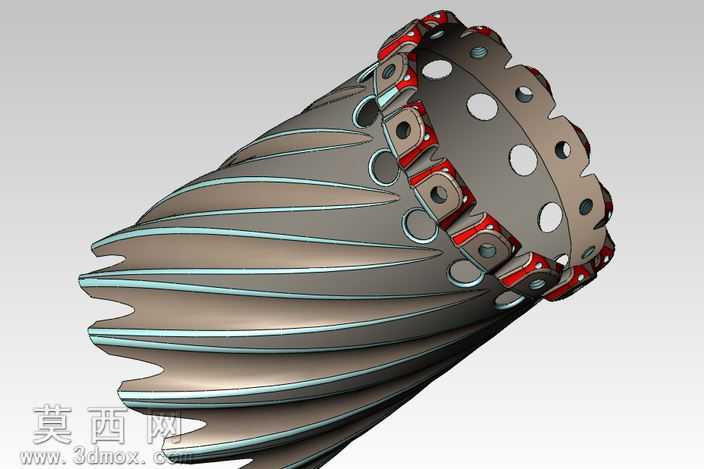

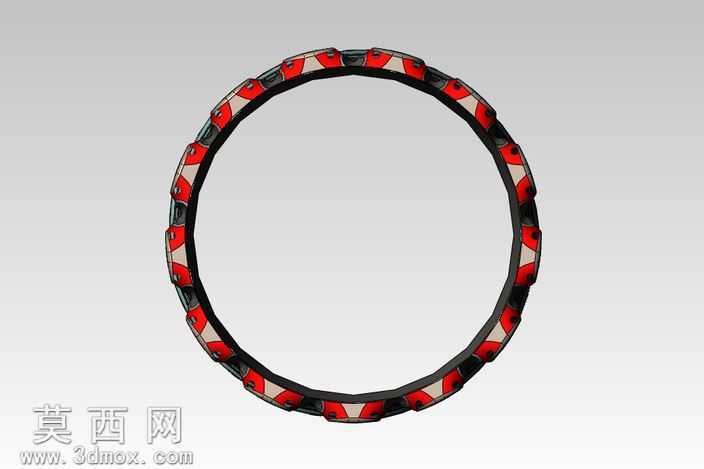

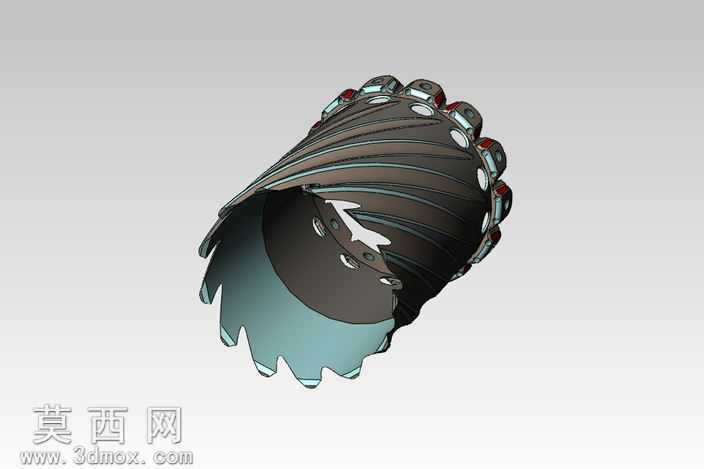

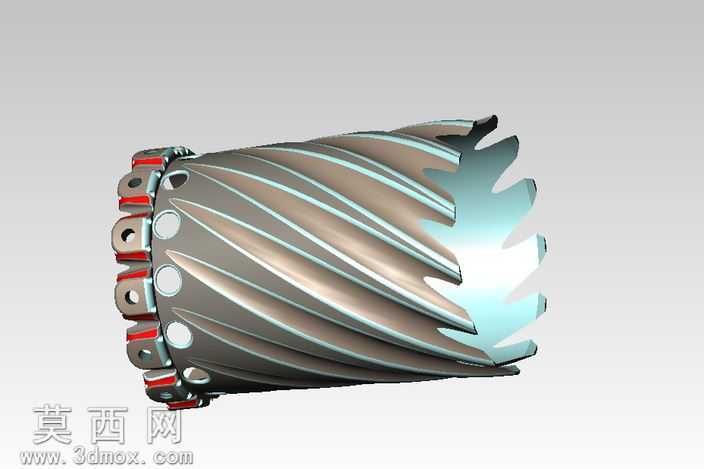

该航空发动机部件采用三维参数化建模方式完成全结构设计，建模过程中优先梳理部件的功能逻辑与装配关系，将整体结构拆分为安装法兰段、导流肋条主体、末端整流边三个核心特征区域分步构建。安装法兰端采用环形基体设计，沿圆周均匀排布定位通孔与连接凸台，每个凸台单独做倒角与安装面贴合处理，保证与相邻机匣部件的装配精度，建模时对孔位做阵列参数关联，可根据不同机型的安装需求快速调整孔位数量与分布直径。主体段的纵向导流肋条采用变曲率扫掠特征生成，肋条沿机匣轴向呈螺旋状均匀分布，肋条截面从法兰端到末端做渐变收窄处理，既保证气流通过时的导流整流效果，也兼顾结构减重需求，肋条与基体的衔接位置做圆角过渡处理，避免应力集中问题，同时在肋条表面添加细微的凹凸纹理特征，还原真实部件的加工质感。材质设置上，主体基体采用高温合金材质参数，调整金属粗糙度与反射率，呈现哑光深灰金属质感，安装凸台的连接面做氧化红棕色涂层材质区分，肋条边缘添加淡蓝色高温封严涂层的材质效果，不同材质区域的边界做自然过渡处理，避免生硬的材质拼接。渲染阶段采用三点布光方案，主光源从侧上方打亮肋条的螺旋曲面，突出结构的层次感与线条走向，辅助光源补亮安装法兰端的孔位与凸台细节，轮廓光勾勒部件末端的整流边轮廓，背景采用浅灰色渐变，避免背景干扰部件本身的结构展示。设计过程中重点考量部件的气动性能与结构强度的平衡，导流肋条的螺旋角度经过多轮调整，既保证对压气机出口气流的梳理整流作用，减少气流紊流带来的能量损失，也通过肋条的分布式结构提升机匣整体的结构刚性，降低高速气流冲击下的结构形变，所有连接位置的壁厚做均匀化处理，避免局部壁厚突变带来的加工难度与应力隐患，整体模型可直接用于航空发动机原理演示、装配仿真以及相关零部件的结构参考。
