液化天然气发动机排气歧管与热水龙头集成结构

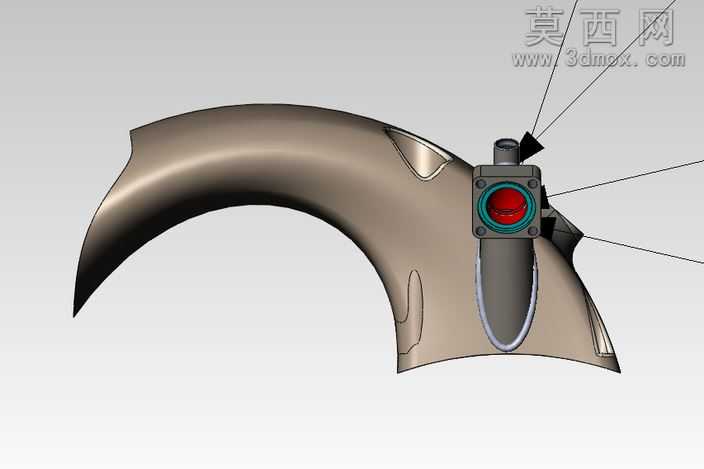

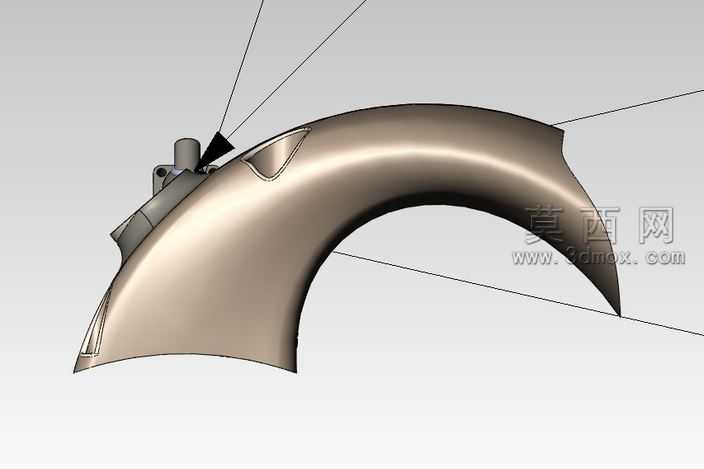

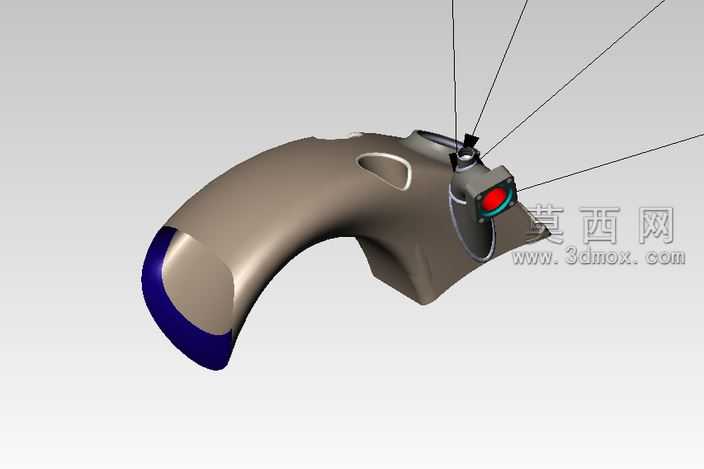

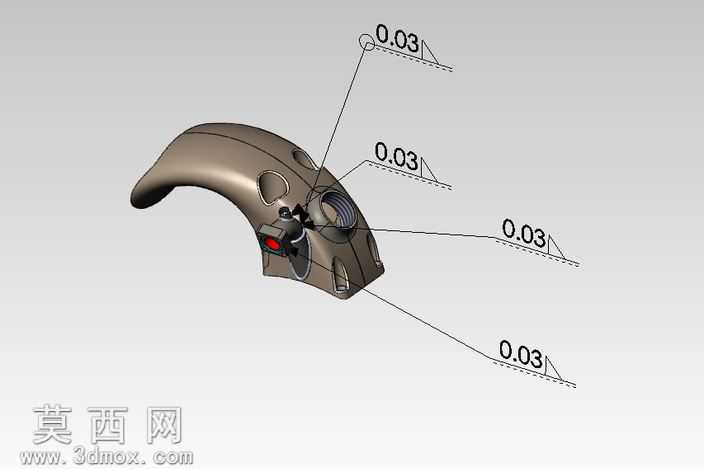

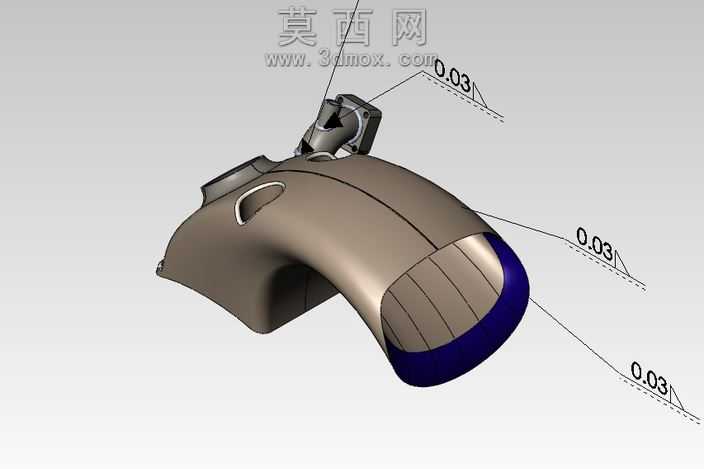

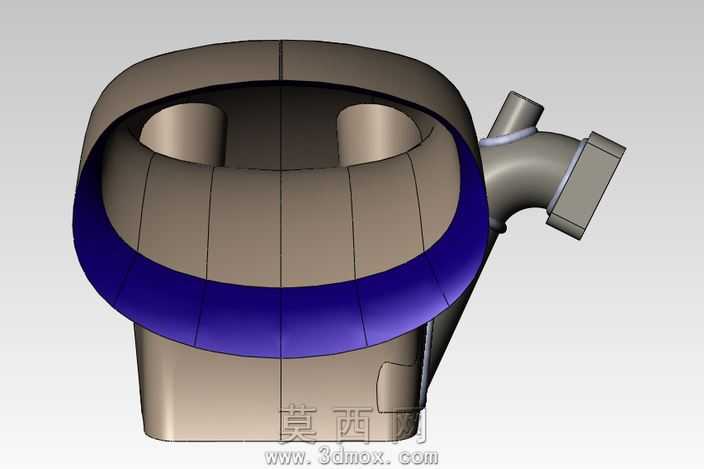

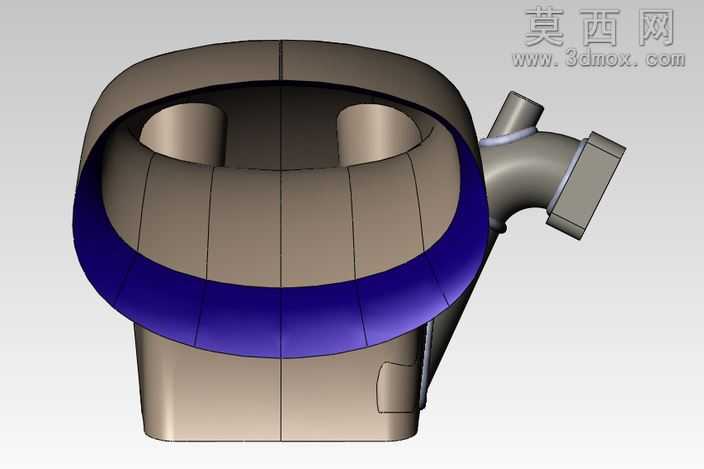

本作品采用三维参数化建模方式完成整体结构搭建，建模过程中优先梳理核心功能逻辑：该结构将液化天然气发动机排气歧管、热水龙头、连续燃烧器的功能进行整合，仅设置单一运动部件来实现多工况下的功能切换，大幅降低了结构复杂度与后期维护成本。建模阶段首先完成主体曲面的构建，针对龙头部分的弧形握持轮廓，采用放样曲面结合曲率连续约束进行调整，保证握持区域的曲面顺滑无突兀折角，同时匹配排气歧管的气流通道走向，让内部流道与外部壳体的曲面过渡自然，避免出现应力集中的锐角结构。材质设置上，主体结构采用哑光金属材质模拟铸铜基材，调整金属粗糙度参数还原五金件的细腻磨砂质感，对运动部件的密封接触面设置高亮金属材质，区分功能区域的同时凸显装配精度；对局部控制按键采用红色哑光塑胶材质，提升操作区域的识别度。结构设计阶段重点把控各配合面的公差要求，图中标注的0.03公差值均为关键配合面的形位公差要求，覆盖运动部件滑动接触面、歧管密封端面、龙头出水接口等核心位置，保证装配后运动部件动作顺畅无卡滞，同时满足燃气通路、水路的密封性能要求，避免出现漏气、漏水的风险。设计思路上打破了发动机部件与水暖五金的品类边界，利用排气歧管的余热为水龙头提供加热热源，搭配连续燃烧器实现水温的稳定调控，单一运动部件同时承担气路通断、水路切换、火力调节的多重功能，精简了整体零件数量；建模过程中同步完成内部流道的干涉检查，调整气流与水流的通道走向，减少流道弯折带来的阻力损失，让燃气燃烧效率与热水出水效率都得到优化，最终渲染阶段采用柔和的工作室光源，多角度呈现结构的曲面细节与装配关系，清晰展示各部分的连接逻辑与外观特征。
