仿人机器人左腿胫腓骨结构件设计

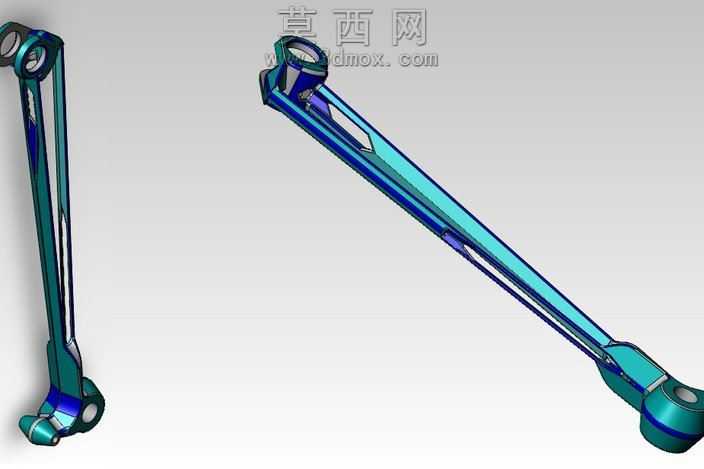

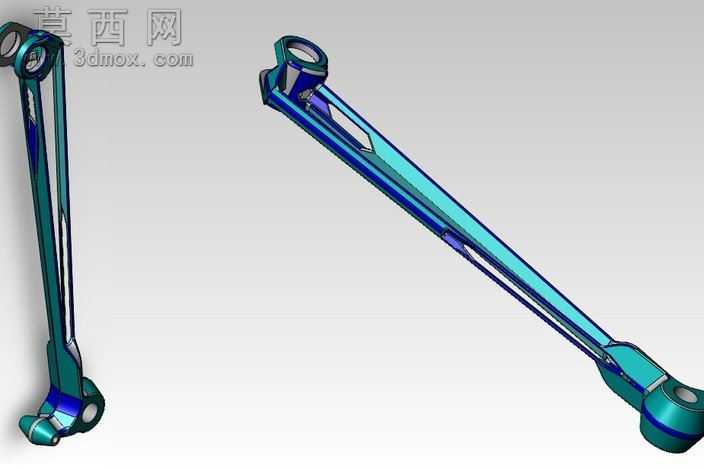

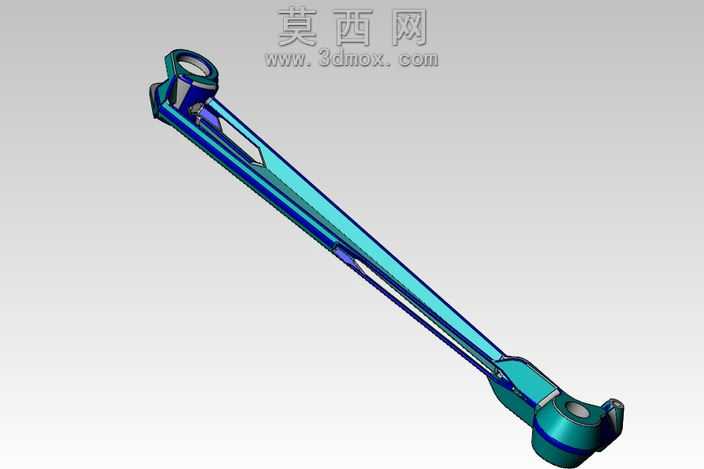

本作品为仿人警用机器人左腿胫腓骨支撑构件的三维设计成果，整体采用仿生人体下肢胫骨与腓骨的力学承载逻辑完成结构搭建，在三维建模过程中严格遵循人形机器人下肢的运动行程约束，对构件两端的关节连接接口做了同轴度公差适配设计，确保后续与髋关节、踝关节组件装配时无运动干涉。建模阶段先通过草绘勾勒出构件的主受力脊线，参考人体下肢骨骼的力线分布调整杆身的截面渐变规律，在保证整体轻量化的前提下，于杆身内侧设计了内凹式的减重槽结构，既削减了非受力区域的多余材料，又通过槽体边缘的加强筋结构提升了杆身的抗扭抗弯性能。构件两端的连接耳座采用一体化建模成型，对应关节铰接孔的位置做了衬套安装位的预留设计，孔位周边做了加厚处理以分散铰接转动时的集中应力，表面做了圆弧过渡处理避免应力集中导致的结构疲劳。材质渲染阶段选用了金属基材搭配局部蓝绿色阳极氧化层的视觉效果，清晰区分出主体承载结构与表面防护工艺层，不同色彩区域也对应了实际加工中的不同表面处理工序，让模型的视觉呈现更贴近实际量产零件的状态。设计过程中充分考虑了六轴机器人下肢的运动负载要求，针对行走、站立等不同工况下的受力情况对杆身的壁厚做了梯度优化，在靠近关节的受力集中区域适当增加壁厚，在杆身中段受力均匀区域做薄壁处理，平衡了构件的整体重量与结构强度。同时该构件作为整套机器人314个硬件组件中的一部分，在建模时就预留了与其他组件的装配基准，所有配合面的尺寸公差都按照通用机械装配标准设定，确保后续整套机器人装配时的精度匹配，构件的整体外形流畅无突兀棱角，既符合仿生设计的视觉协调性，也避免了运动过程中与周边线缆、外壳组件发生剐蹭干涉，完全满足人形机器人下肢的结构功能需求。
