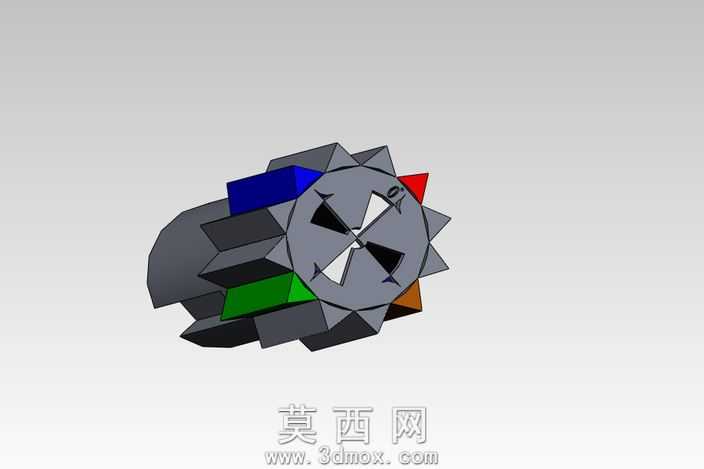

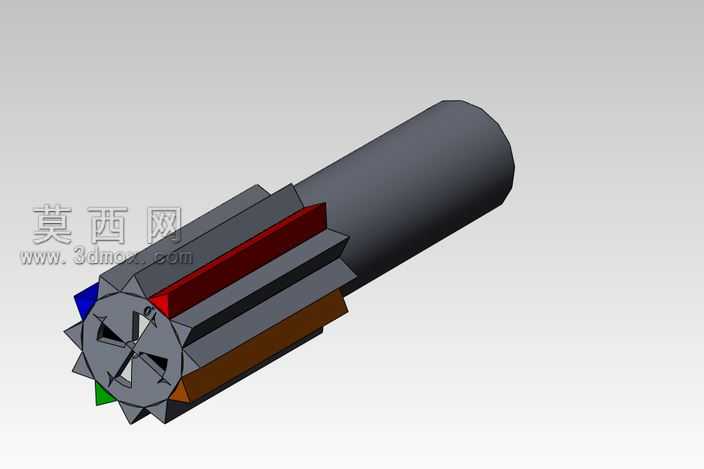

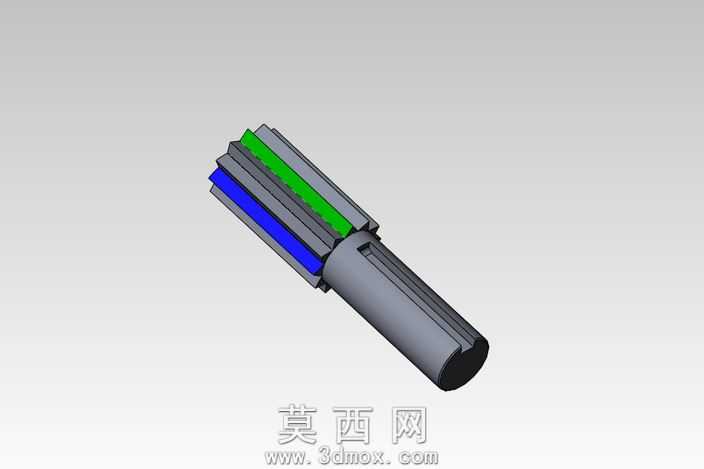

本作品为单活动部件结构的曲柄引擎三维建模成果,建模过程依托三维参数化设计软件完成,整体采用自顶向下的设计思路,围绕“仅保留单一活动部件实现动力转换”的核心设计目标开展结构搭建。建模初期先完成核心曲柄转子的参数化草绘,精准定义转子的分度轮廓、驱动槽位的几何尺寸与位置公差,确保转子作为唯一活动构件时,能够与周边固定结构形成稳定的配合关系,无需额外增设连杆、气门等传统引擎的多组活动零件即可完成动力传递逻辑。模型搭建过程中对固定壳体的多面体轮廓进行了精细化建模,每一处棱边、楔面的尺寸都经过反复校验,确保壳体内部型腔与曲柄转子的配合间隙均匀,既满足运动过程中无干涉卡滞的要求,也保证整体结构的紧凑性。材质渲染阶段,针对不同结构部件匹配了差异化的材质属性:曲柄转子主体采用哑光金属材质,模拟高强度合金构件的磨砂质感,表面的驱动槽位添加了轻微的倒角光影效果,还原机加工零件的工艺细节;壳体上的彩色标识块分别赋予高饱和度的蓝、绿、红、橙纯色哑光材质,用于区分不同的固定功能区域,便于快速识别结构分区;整体渲染采用柔和的顶侧光源布局,通过光影层次凸显模型的立体结构,避免金属材质出现过曝反光影响结构观察。结构设计上打破了传统曲柄引擎多部件联动的设计思路,将传统引擎中需要多个活动件配合完成的曲柄回转、动力输出功能集成在单一活动构件上,大幅减少了零件数量与装配复杂度,降低了机构运行过程中的磨损风险与故障概率。建模过程中全程开展运动干涉校验,通过模拟转子的整周回转运动,逐帧排查转子与固定壳体之间的间隙,调整槽位与楔面的配合角度,确保转子在全行程运动中无碰撞、无卡滞,运动轨迹顺滑连续。模型同时完成了多格式的文件输出,可适配不同三维设计软件的打开与编辑需求,能够直接用于机械原理教学演示、创新动力结构方案验证、3D打印实物制作等场景,为极简结构动力装置的设计提供了可参考的三维数字化模型基础。
- 全部评论(0)
- 模板大小 896.43 KB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,STL,SolidWorks2011,AutoCAD,其它,
- 软件分类 通用机械零部件
