双色嵌套式莫比乌斯环状机械结构

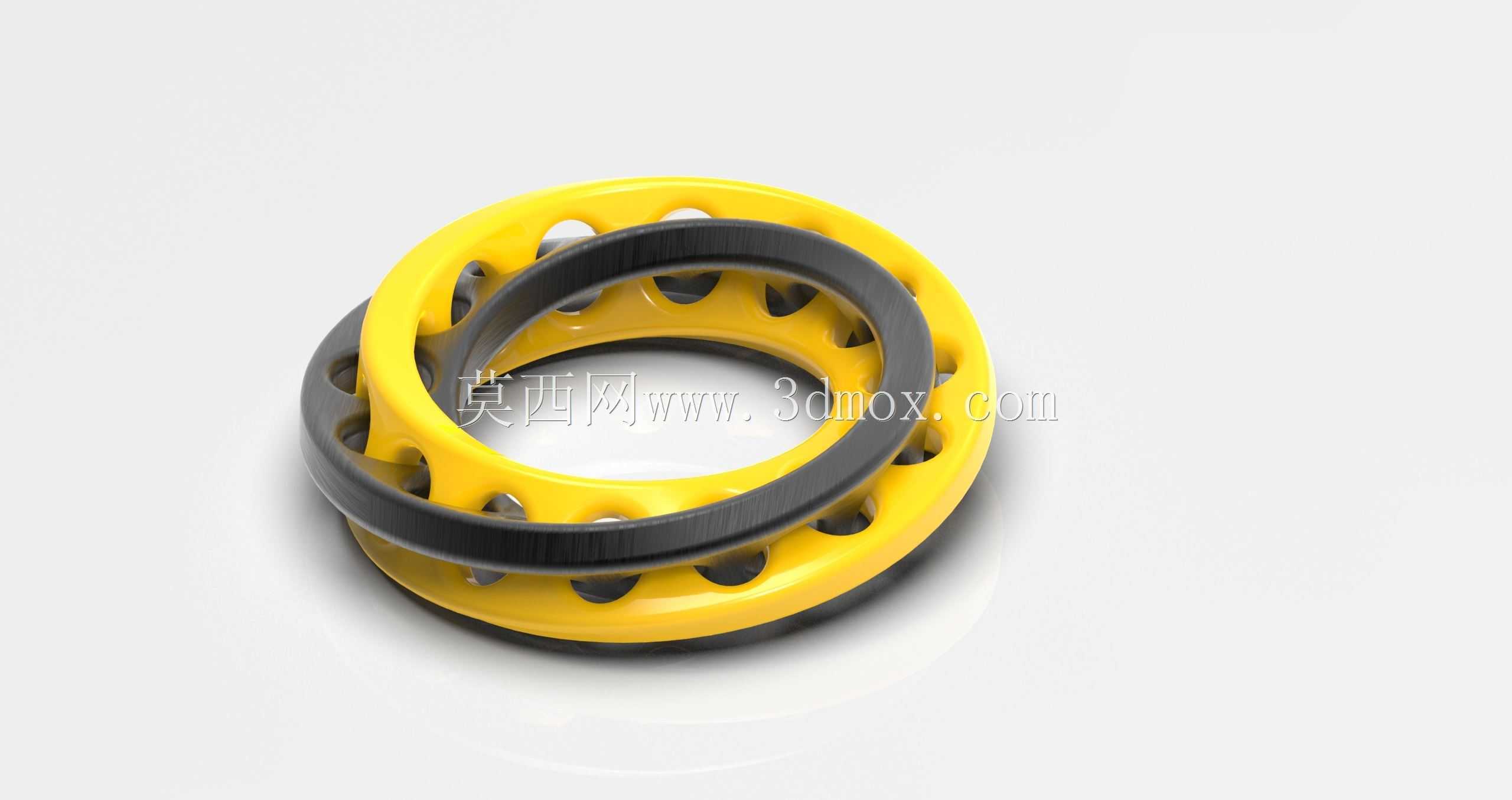

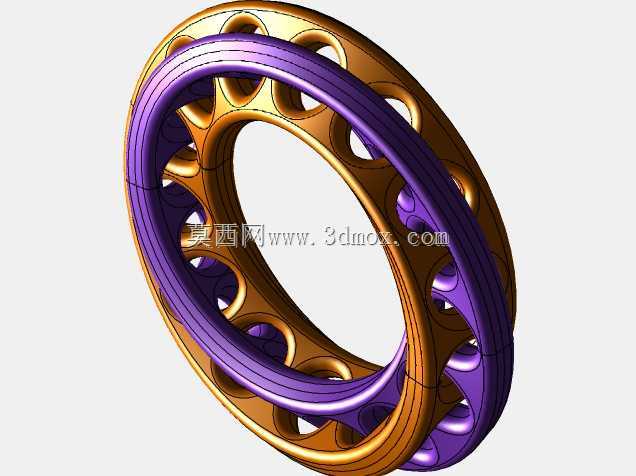

　　这类基于莫比乌斯拓扑特性设计的环状嵌套结构，在实际工程场景中常被应用于需要连续无断点循环作业的传动、导向类工位，比如环形输送线的导向轨、连续绕线设备的走线环、特殊工况下的无断点密封环结构，也可作为创意机械演示教具用于拓扑结构特性的直观展示。从结构功能上看，该构件采用双色双环嵌套的设计逻辑，外层黄色环体为带镂空减重孔的支撑结构，内层黑色环体为连续的莫比乌斯扭转弯道，两个环体同轴嵌套后可实现相对转动，依托莫比乌斯带单侧曲面的特性，当嵌套环发生相对转动时，配合件可沿着环体表面完成无断点的连续循环运动，不需要额外设置换向结构就能实现单路径全程覆盖，这一特性可以大幅简化循环类设备的换向机构设计，减少传动环节的换向冲击与零件磨损。在设计思路上，

　　建模时首先要确定莫比乌斯环的扭转角度与环体截面参数，常规莫比乌斯环为180度扭转后首尾相接，该结构为了适配双环嵌套的配合间隙，将内层环的扭转过渡段做了等曲率顺滑处理，避免环体表面出现曲率突变导致的配合卡滞；外层环的镂空孔采用均匀分布的圆弧过渡孔型，既可以降低整体构件的重量，也能在环体转动过程中作为定位孔配合传感器做位置检测，同时镂空结构也减少了环体注塑或机加工过程中的材料内应力，降低成型后的变形量。从安装边界与尺寸适配角度看，该环状结构的整体外轮廓为正圆形，安装时可依托外层环的外圆柱面做径向定位，轴向定位可通过外层环两端的平面止口完成，不需要额外设计复杂的安装基座；两个嵌套环之间的配合间隙控制在0.1-0.15mm之间，

　　既保证相对转动的顺滑度，也避免间隙过大导致的运行晃动，环体的截面宽度根据实际应用场景的负载做适配，作为演示教具使用时截面宽度可设置为10-15mm，作为工业输送导向结构使用时可根据负载需求放大截面尺寸，同时在环体表面增加耐磨涂层提升使用寿命。在实际工况适配中，这类结构如果应用在食品加工行业的环形输送导向场景，可采用食品级尼龙材质加工，表面做抛光处理避免残留物料；如果应用在工业设备的走线环场景，可采用POM材质加工，降低线缆滑动时的摩擦阻力；如果作为教学演示结构，可采用光敏树脂3D打印制作，双色区分的结构也能更直观展示莫比乌斯环的拓扑特性，方便观察者理解单侧曲面的连续路径逻辑。结构设计过程中需要重点关注扭转段的曲面顺滑度，

　　建模时需要对扭转过渡区域做曲率连续检查，避免出现硬棱或曲率突变点，否则在相对转动时会出现卡顿甚至卡死的问题；同时双环嵌套的同轴度公差需要控制在0.05mm以内，保证转动过程中配合间隙均匀，不会出现局部摩擦过大的情况。外层环的镂空孔位置需要避开内层环扭转段的凸起区域，避免两个环体在相对转动时发生干涉，建模完成后需要做全行程的干涉检查，模拟360度转动过程中两个环体的所有相对位置，确认无干涉点后再进入加工环节。这类拓扑结构在机械领域的应用打破了常规环形构件的路径限制，不需要额外的换向机构就能实现单路径的无限循环，在简化设备结构、降低故障点方面有独特的优势，尤其适合空间受限、无法布置复杂换向结构的小型循环作业设备。
