双环一体式弹性夹紧卡扣结构设计

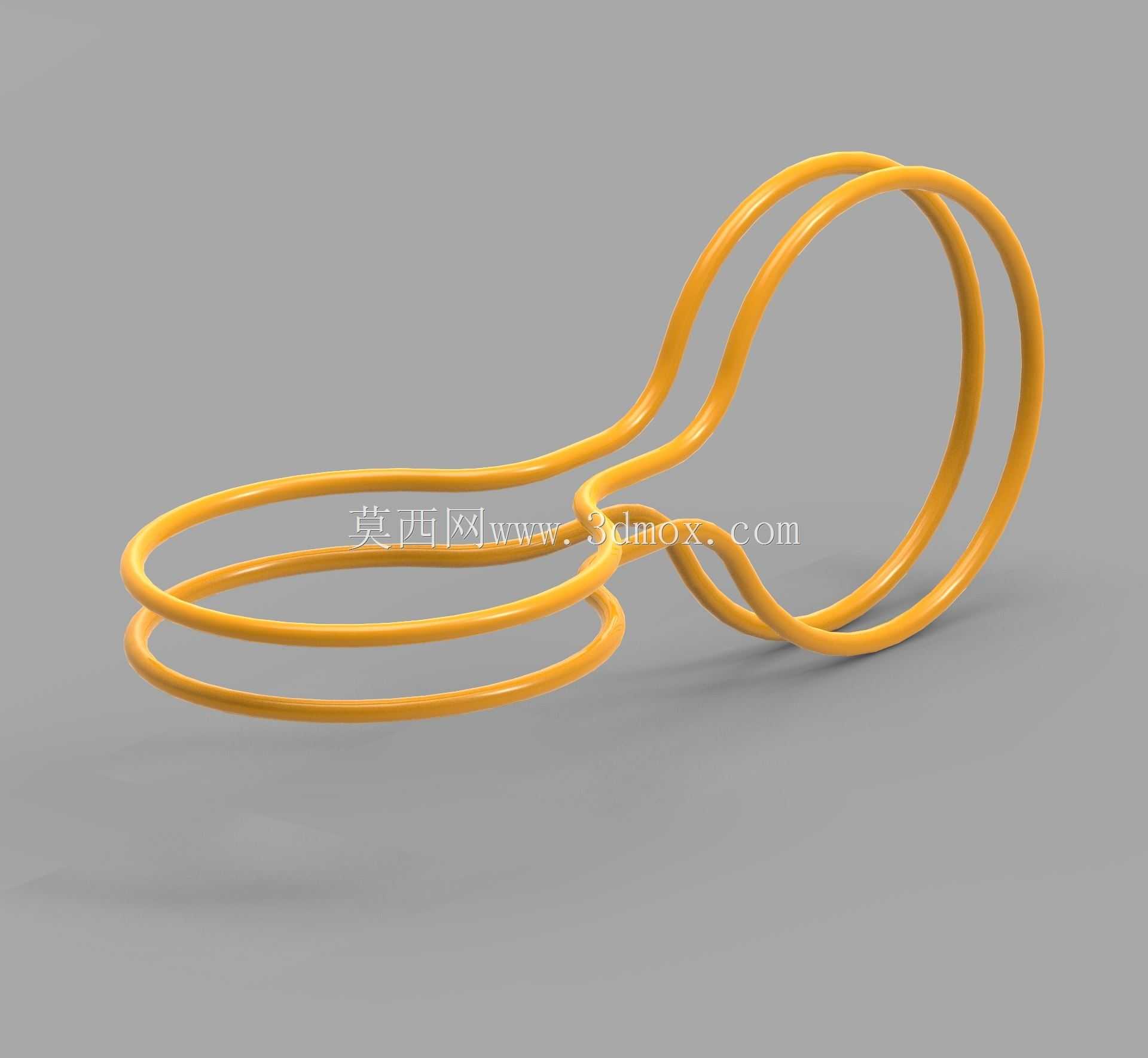

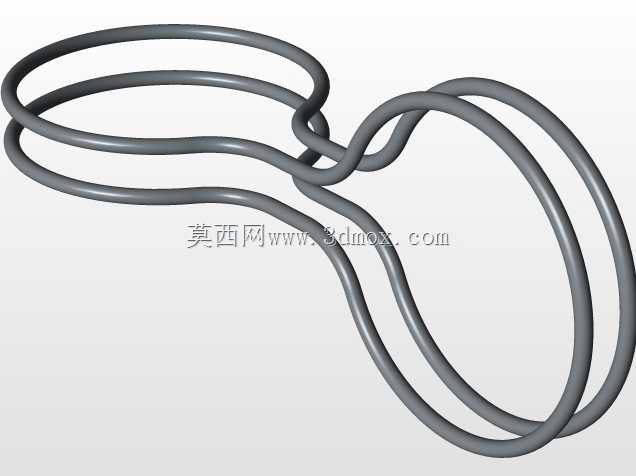

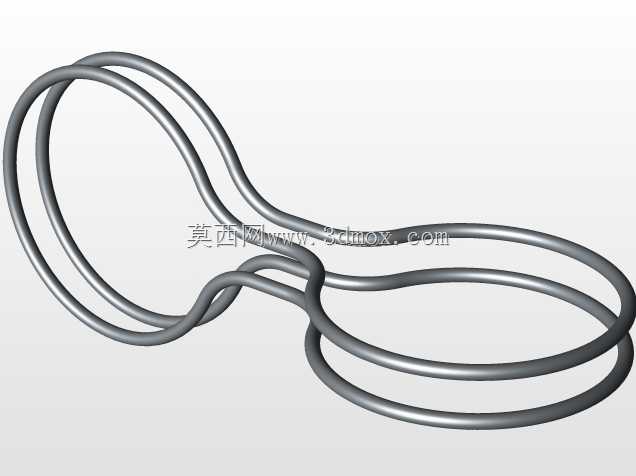

　　这类一体式双环弹性夹紧结构，在轻工装配、小型管路固定、线束排布场景里的应用频次很高，不少做小型设备组装、民用五金配套的结构工程师，在做紧凑空间的固定方案时，都会优先考虑这类无附加连接件的夹紧结构。它不需要额外搭配螺栓、销钉或者锁扣，依靠自身线材弯折形成的弹性形变就能提供稳定的夹持力，装配的时候只需要对准安装位按压到位即可，全程不需要额外工具，能大幅缩减流水线装配的单工位操作时长，在批量组装的消费类产品、小型机电设备里，能有效降低人工装配成本。从功能特性来看，这个夹紧结构采用连续线材一体弯折成型，没有焊接点或者拼接接缝，整体的应力分布沿着线材的延伸路径均匀传递，不会出现局部应力集中导致的断裂失效。两个环形夹持端通过中间的过渡弯段连接，过渡段的曲率经过反复调整，既能够保证两个夹持环在受力时的形变同步性，又能预留足够的弹性形变余量，当被夹持件的外径存在小幅公差波动时，结构可以通过自身的弹性形变自适应匹配，不会因为尺寸超差出现装不上或者夹持松动的问题。和传统的喉箍、螺栓紧固夹相比，它的整体重量更轻，没有突出的紧固件头部，在安装空间局促、对安装后外轮廓平整度有要求的场景里，比如小型手持设备的内部线束固定、薄壁管件的对接定位，这类结构的适配性要远高于常规紧固件。做这个结构的三维设计时，首先要明确被夹持对象的外径范围和所需的最小夹持力，先确定两个夹持环的基准内径——通常基准内径要比被夹持件的公称外径小3%到5%，这样装配到位后，环体的弹性回弹力就能提供足够的正压力，

　　保证夹持后不会出现轴向窜动或者周向转动。线材的直径选择要结合夹持力需求和安装空间的限制，线材过粗会导致弹性不足，装配时需要的按压力过大，影响装配效率，还可能因为形变量超过材料屈服极限出现永久变形；线材过细则会导致夹持力不足，受振动后容易松脱。中间过渡段的弯折弧度是整个结构设计的核心，弧度不能过小，过小的弯折半径会导致线材冷作硬化后脆性提升，反复拆装几次就会在弯折处出现裂纹；弧度过大则会拉长整个结构的总长度，占用更多安装空间，不符合紧凑设计的要求。两个夹持环的相对位置也需要根据安装场景调整，这个结构的两个环体呈错位排布，既可以用来固定两根平行的管线，也可以通过两个环的协同形变，卡入带环形卡槽的对接件上，实现两个零件的快速对接锁定。

　　从安装边界来看，这个结构的整体外轮廓没有尖锐棱角，所有弯折处都做了圆弧过渡，安装时不会划伤操作人员，也不会刮破被夹持的线束绝缘层或者管件表面涂层。它的轴向总长度和径向最大尺寸都可以根据实际安装空间调整，不需要改变整体的结构逻辑，只需要调整线材的展开长度和弯折角度，就能适配不同的安装需求。在材料选择上，这类结构通常选用弹簧钢线材或者经过热处理的不锈钢线材，表面做喷塑或者电泳处理，既能够提升耐锈蚀能力，彩色的塑层还能起到标识作用，方便装配时快速区分不同规格的夹紧件。和分体式的夹紧结构相比，一体成型的设计不存在零件散落丢失的问题，仓储和转运过程中也不需要做分件配套管理，能降低供应链的管理成本。在实际使用中，这类夹紧结构的拆装可逆性很好，

　　需要拆卸维护时，只需要用尖嘴钳夹住过渡段轻轻施力，让两个夹持环的内径扩张，就能轻松取下，不会对被夹持件造成损伤，也可以重复多次使用，不会像一次性扎带那样拆卸后就报废，在需要经常维护拆装的设备部位，这类结构的综合使用成本更低。做三维建模的时候，要特别注意弯折处的曲率连续性，不能出现折线或者曲率突变的位置，否则后续做有限元应力分析时，会在突变位置出现虚假的应力集中点，影响结构强度校核的准确性。扫掠路径的绘制要保证线材全程的曲率变化平滑，每个弯折段的过渡都要和相邻的直线段或者弧段相切，这样生成的实体模型才和实际弯折加工出来的零件一致，后续导出工程图或者做加工编程时才不会出现误差。另外还要考虑线材成型后的回弹量，实际冷弯折加工时，金属线材会存在一定的回弹，所以建模时的弯折角度要比最终成品的角度小2到3度，抵消加工回弹的影响，保证生产出来的零件尺寸符合设计要求。
