经典黑白拼接足球结构三维建模设计

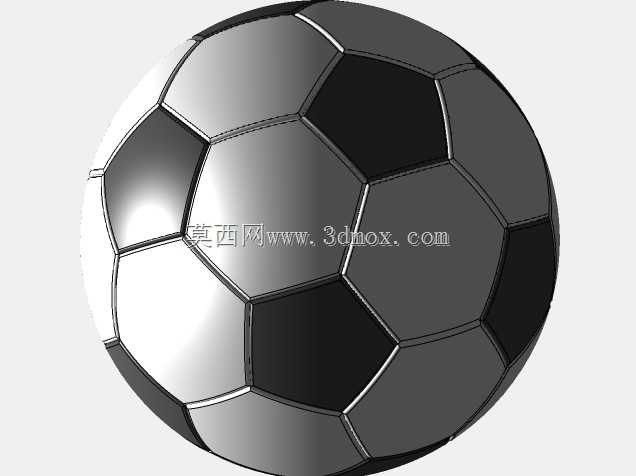

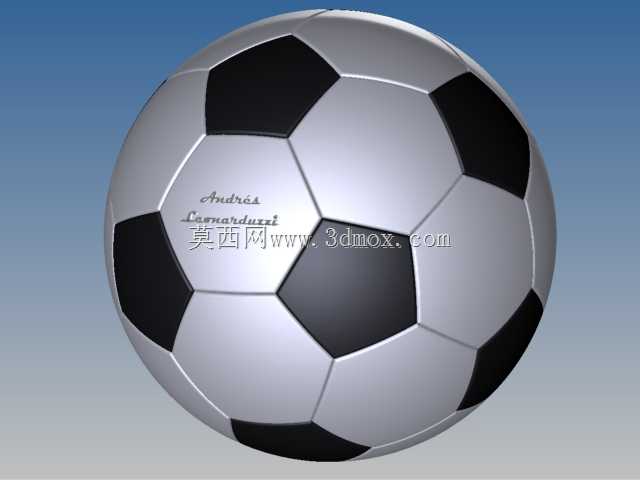

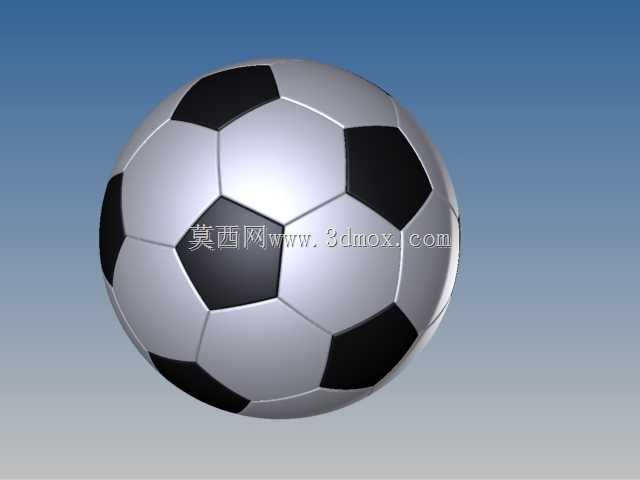

　　在体育装备的结构设计领域，足球的曲面拼接建模一直是曲面造型练习与结构装配逻辑训练的典型案例，这类球形拼接结构的设计思路，同样可以迁移到球形压力容器、装饰球体构件、多曲面拼接壳体等工业产品的结构开发中。做这类球形拼接结构的建模，首先要理清球面分割的几何逻辑，传统足球采用正五边形与正六边形的球面拼接方案，两种多边形的边长完全一致，才能保证拼接后球面的闭合度，不会出现面与面之间的缝隙或者错位。建模过程中不能直接在平面上绘制多边形再弯折到球面，那样会导致多边形边缘的曲率不匹配，装配后出现棱边凸起或者面重叠的问题，正确的思路是先建立基准球体，以球心为原点建立空间坐标系，先定位单个正五边形的球面投影位置，

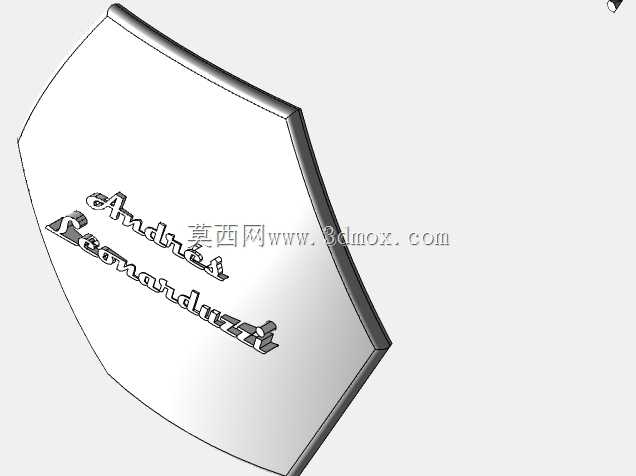

　　通过球面的曲率计算出五边形每个顶点的空间坐标，再以五边形的每条边为公共边，匹配对应正六边形的顶点位置，保证相邻两个多边形的公共边完全重合，所有顶点都落在基准球面上。从结构装配的角度来说，这类分段式球形结构的每个拼接单元都有明确的安装边界，五边形单元的五条边分别与五个六边形单元相连，六边形单元则交替连接五边形与六边形单元，整个球体一共包含12个正五边形单元与20个正六边形单元，所有单元拼接完成后形成闭合的球形壳体，单元之间的拼接缝隙可以根据实际使用需求设置配合公差，如果是做实体足球的结构设计，缝隙公差一般控制在0.1-0.3mm之间，保证外层皮革或者壳体拼接后不会出现松动，同时预留粘接或者缝合的工艺空间。

　　这类球形拼接结构的外形尺寸可以根据实际使用场景灵活调整，标准比赛用足球的直径为220mm左右，建模时可以通过缩放基准球体的直径来适配不同尺寸需求，小到桌面装饰摆件的100mm直径球体，大到户外景观用的数米直径球形装饰，都可以沿用这套拼接建模逻辑，只需要调整单元的厚度与拼接配合结构即可。在实际工业应用中，这种多面体拼接成球面的结构方案，相比整体成型的球形壳体，在大尺寸球体制作上有明显的成本优势，整体成型的大尺寸球体需要大型的成型模具，生产运输都有诸多限制，而分段拼接的方案可以将每个单元单独生产，运输到现场后再进行组装，大幅降低生产与物流成本，同时单个单元损坏后可以单独更换，提升产品的后期维护便利性。

　　建模过程中需要注意每个多边形单元的曲面曲率，必须保证单元的外表面与基准球面完全贴合，不能出现局部凹陷或者外凸的情况，否则拼接完成后球面的圆度会达不到要求，影响产品的外观与使用性能。对于需要做结构强度校核的场景，可以在每个拼接单元的内侧设置加强筋结构，加强筋的走向沿着多边形的边或者对角线布置，在不增加过多重量的前提下提升单元的结构强度，避免球体受到冲击时出现单元变形或者拼接处开裂的问题。另外，这类拼接结构的安装定位也需要在建模时提前考虑，可以在每个单元的拼接边缘设置定位止口，相邻单元的止口凹凸配合，装配时可以快速定位，减少装配过程中的调整时间，同时提升拼接后的结构整体性，避免单元之间出现相对位移。从曲面造型的训练角度来说，完成这个足球建模的过程，能够熟练掌握空间坐标定位、曲面投影、公共边匹配、装配约束等多项三维建模核心技能，这些技能在后续做其他复杂曲面产品、异形壳体结构设计时都能直接复用，比如汽车的曲面覆盖件、无人机的球形外壳、灯具的球形灯罩等产品，都涉及到类似的曲面拼接与装配逻辑。
