升降托架支撑结构三维设计

　　该升降托架零件作为升降机构末端的直接承载构件，主要应用在轻载工位升降输送、小型工装举升定位、物料台高度调节这类场景中，日常工况下需要托举带定位需求的工装板、小型工件载具，承担垂直方向的静载与小幅动载冲击，同时要保证托举面的位置精度，避免被托举物件出现偏移滑落。从结构功能来看，零件主体采用对称式钣金折弯成型结构，两侧向上延伸的带斜角翼边是主要的限位接触面，当托举物件落位时，翼边的内侧面可以对物件侧边形成导向与侧向约束，不需要额外加装定位挡块就能完成物件的粗定位，减少装配环节的零件数量。中间的下沉平面是核心承载面，平面上设置的两个同轴安装孔用于穿装固定螺栓，可将托架锁紧在升降驱动端的安装板上，孔位周边预留了足够的螺栓操作空间，

　　装配时可以直接从正面伸入工具完成锁紧，不需要在零件背面预留操作间隙，能有效压缩整个升降机构的横向安装尺寸。零件底部延伸出的窄边折弯结构，是为了提升钣金件的整体抗弯刚度，避免长期承载后平面出现下凹变形，折弯边的高度经过受力核算，刚好抵消承载面在额定载荷下的最大挠度，不需要额外增加加强筋焊接工序，兼顾了结构强度与加工成本。设计过程中优先考虑了钣金加工的工艺性，所有折弯内角都匹配常规钣金折弯模具的R角参数，没有出现过小内角导致的折弯开裂风险，也没有过大圆角带来的定位面贴合间隙问题；翼边的斜角导向角度经过反复调整，角度过小会失去导向作用，物件落位时容易卡滞在翼边顶端，角度过大则会压缩中间承载面的有效宽度，降低托举的稳定性，

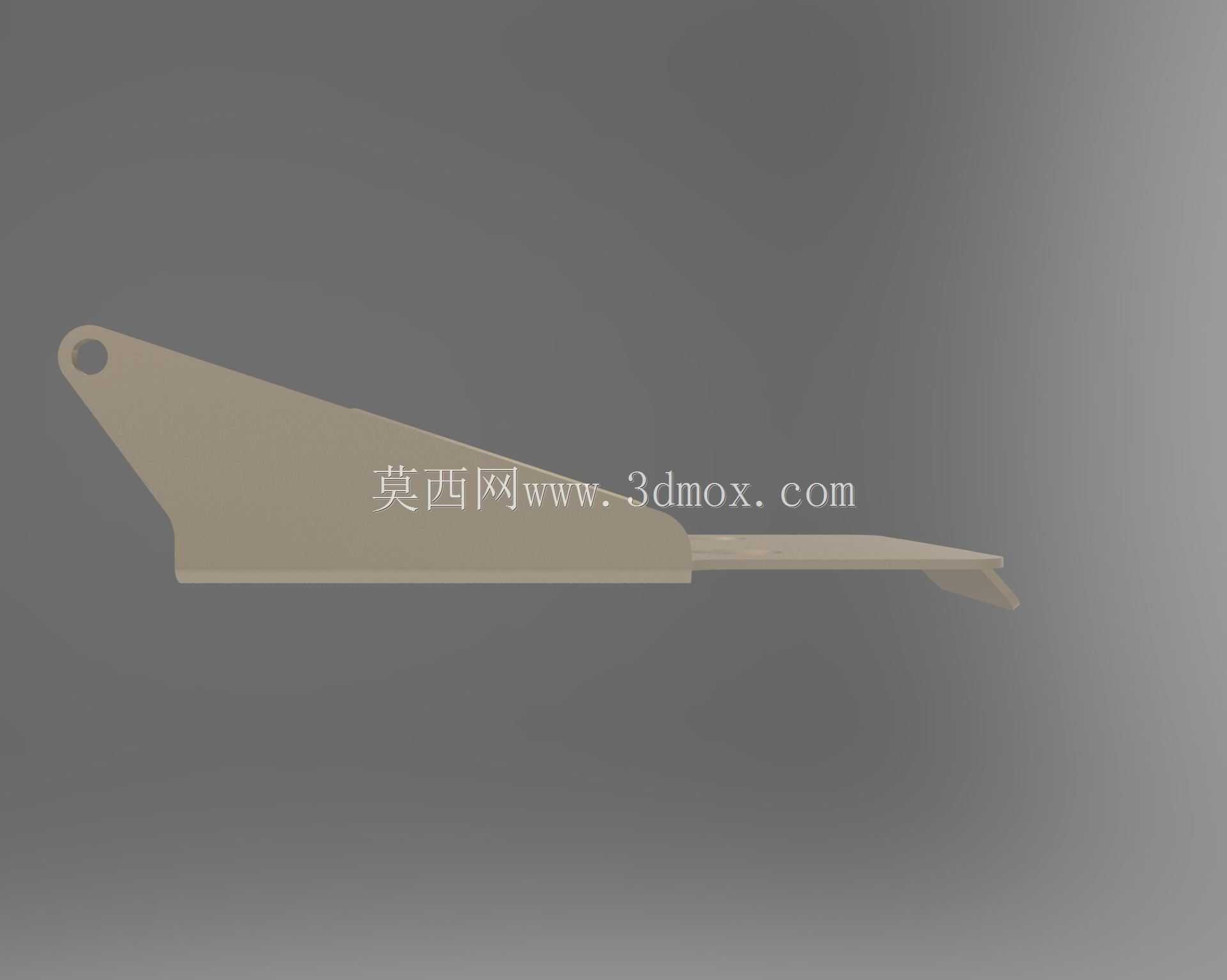

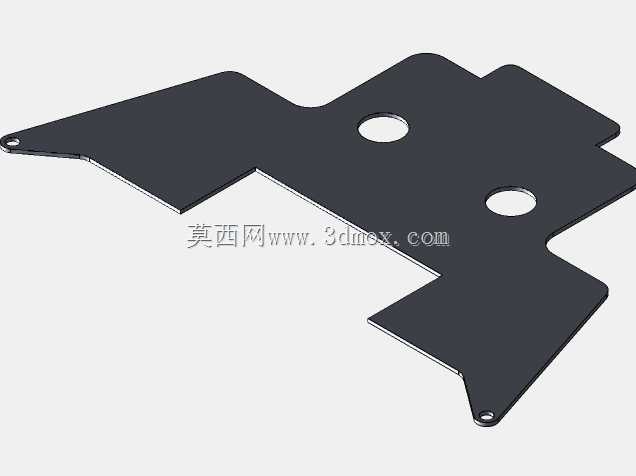

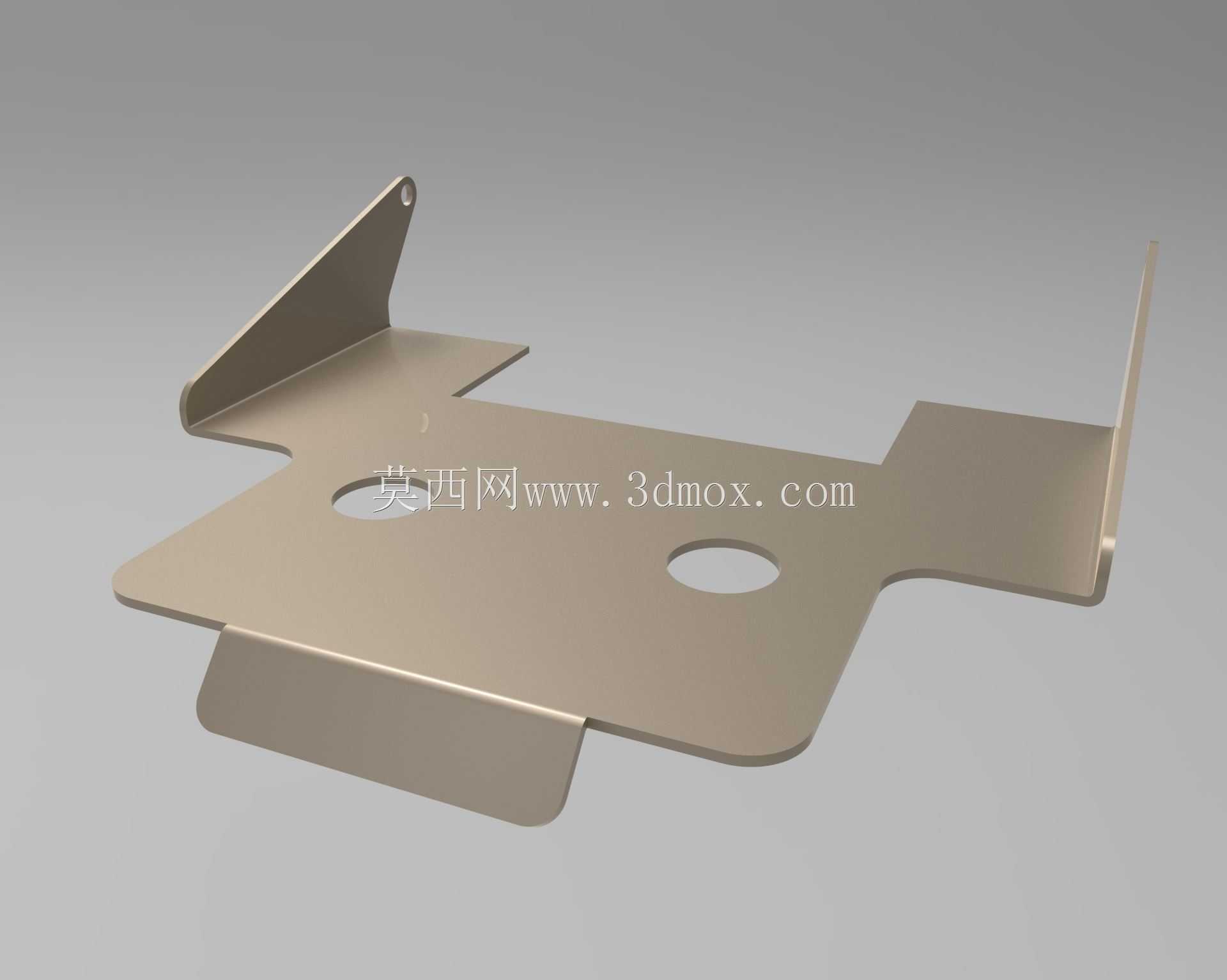

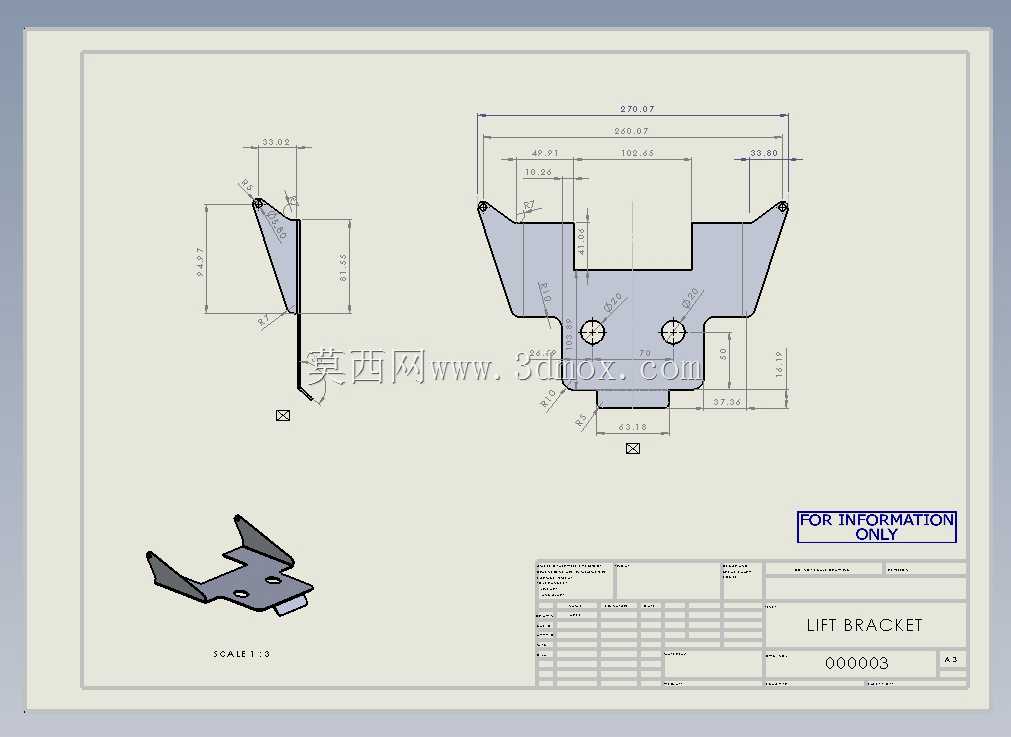

　　最终选定的斜度可以适配物件落位时±5mm的位置偏差，即使升降端停止位置存在小幅误差，物件也能顺着斜面滑入中间承载区域。从安装边界来看，零件的整体横向宽度适配常规40mm规格铝型材的安装面，纵向深度控制在较小范围内，适合安装在空间紧凑的线体旁侧工位，不会占用过多的线体操作空间；所有外边缘都做了小倒角去毛刺处理，避免装配和日常维护时划伤操作人员，也不会刮蹭被托举物件的表面。零件的等轴测结构清晰展示了各折弯面的空间位置关系，二维工程图标注的各段尺寸公差，都按照钣金件的常规经济精度设定，安装孔的位置精度满足与驱动端安装板的互换要求，不需要二次修配就能完成装配。在实际使用场景中，这类托架往往成对布置在升降台的两侧，共同承担载具的重量，

　　对称式的结构设计也减少了备件的种类，左右侧托架可以通用，降低仓储和维护的备件成本。翼边顶端的小圆弧处理，避免了载具横向移动进出托架时出现磕碰卡滞，让载具的转移过程更顺畅。承载面的平面度要求控制在合理范围内，既保证载具放置后不会出现晃动，又不会因为过高的平面度要求提升钣金校形的加工成本。
