工业级320×240分辨率嵌入式液晶显示模组

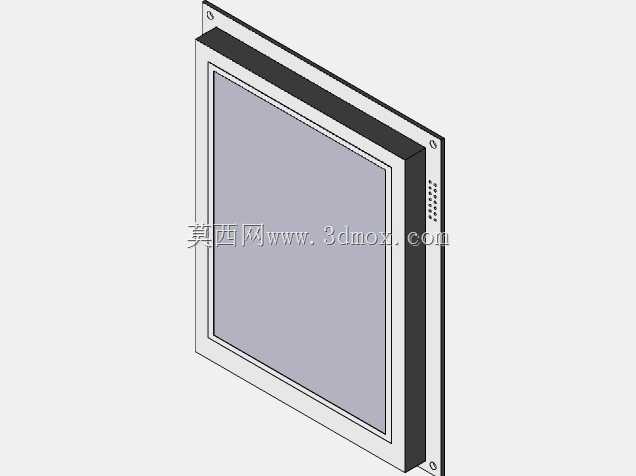

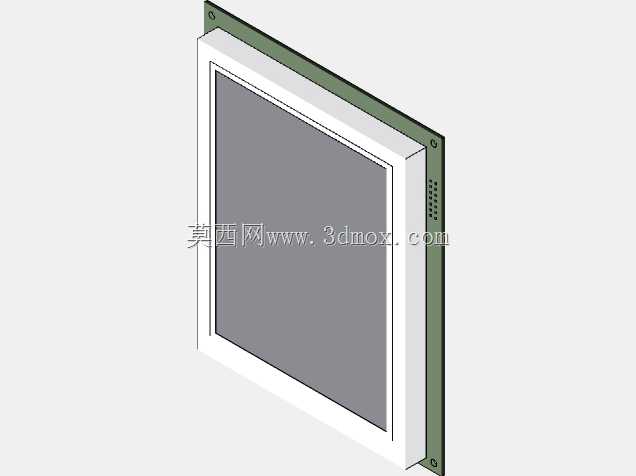

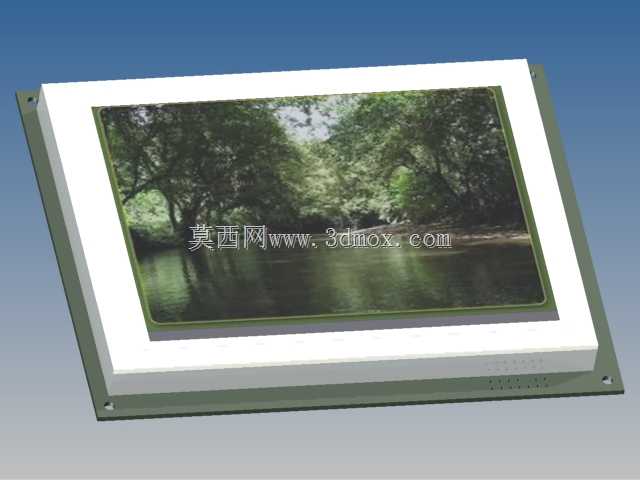

　　在工业控制终端、小型检测设备、嵌入式人机交互界面的设计选型中，这类320×240分辨率的液晶显示模组是应用覆盖极广的核心显示部件，不同于消费级显示产品，工业场景下的显示模组需要兼顾安装适配性、结构可靠性与长期运行稳定性，这款模组的结构设计完全围绕工业嵌入式安装的实际需求展开。从安装边界来看，模组采用带固定耳的金属安装底板结构，四个角位预留了标准安装孔位，孔位公差按照IT12级精度设计，能够直接适配多数工控机箱、设备面板的预设安装位，不需要额外设计转接支架，安装时仅需通过M3规格的紧固件即可完成固定，安装后模组正面与设备面板的贴合间隙可控制在0.2mm以内，避免灰尘、水汽从安装缝隙进入设备内部。模组的整体外形采用矩形分层结构，

　　最底层为金属安装基板，承担结构支撑与电磁屏蔽作用，中间层为液晶驱动电路与背光组件，最外层为显示面板与保护边框，分层结构的设计既方便生产阶段的组装调试，也便于后期维护时的部件更换，不需要整体拆解模组即可完成背光板、驱动板的替换。从功能特性来看，这款320×240分辨率的显示模组采用STN/TFT液晶显示方案，能够满足工业场景下基础的参数显示、状态指示、简单图形交互需求，背光亮度可通过驱动电路进行调节，适配不同光照环境下的使用需求，无论是室内设备机柜还是半户外的小型检测设备，都能保证显示内容清晰可辨。在结构设计思路上，这款模组充分考虑了工业设备的空间限制，整体厚度控制在较薄的区间内，不会占用设备内部过多的纵深空间，

　　驱动接口采用标准的排针接口设计，能够直接对接多数常用的工控主板、单片机控制板，不需要额外定制转接线缆，接口位置设置在模组背部的侧边区域，走线时可以顺着设备内壁排布，避免线缆挤压到其他内部部件。在实际应用场景中，这类显示模组常被用在小型PLC控制终端、环境检测设备、工业电源柜、小型注塑机操作面板、仓储物流扫码终端等设备上，承担运行参数显示、故障代码提示、操作指令反馈的作用，相较于大尺寸高分辨率的显示屏，这类小尺寸工业显示模组的功耗更低，运行稳定性更强，在复杂电磁环境下也能保持正常显示，不会出现花屏、闪屏等问题。设计这类显示模组的三维结构时，需要重点关注几个核心尺寸的匹配：首先是安装孔位的位置度，必须保证与面板安装孔的同轴度，

　　避免安装时出现螺丝无法穿入的问题；其次是显示区域与面板开窗的匹配度，边框的遮挡宽度需要控制在合理范围，既不能遮挡有效显示区域，也不能留下过大的缝隙影响外观与防护性能；另外还要考虑驱动板的元器件高度，避免背部元器件与设备内部的其他结构件发生干涉，预留足够的散热空间，保证长期运行时的热量能够及时散出。模组的边框采用窄边设计，在有限的外形尺寸下尽可能扩大有效显示面积，提升面板空间利用率，金属底板的表面做了抗氧化处理，在潮湿、多粉尘的工业环境下也不会出现锈蚀问题，固定耳与底板采用一体化结构设计，相比拼接式的安装结构，抗振动性能更强，能够适应设备运行时产生的持续振动，不会出现安装松动、移位的情况。在进行设备结构设计时，选用这类成熟的标准化显示模组，能够大幅缩短研发周期，不需要从零开始设计显示部分的结构，只需要根据模组的实际外形尺寸预留安装位与开窗即可，同时这类标准化模组的供应链成熟，采购与替换都十分方便，能够有效降低设备的生产与维护成本。
