径向扭曲叶片式流体叶轮结构设计

　　在流体输送与能量转换类设备的核心部件选型与结构设计中，叶轮是决定整机运行效率、运行稳定性与工况适配性的核心过流元件，这类径向扭曲叶片结构的叶轮，目前广泛应用在中低压离心式水泵、小型通风机、低压流程风机以及部分轻载工况的液力透平设备中，承担着将原动机输入的旋转机械能转化为流体压力能与动能的核心作用，其结构设计的合理性直接决定了整机的能耗水平、运行振动值与过流部件的使用寿命。

　　从实际工程应用场景来看，这类带空间扭曲形态的叶片结构，主要适配含少量细小固体杂质的清水类介质、常温空气介质的输送工况，在民用建筑给排水、车间通风换气、小型工业循环水系统、暖通空调送风系统中都有大量应用，区别于闭式叶轮带前后盖板的结构，这种半开式的叶片布局，对介质中少量悬浮杂质的通过性更好，不容易出现流道堵塞的问题，同时相比全开式叶轮，其叶片与轮毂的连接刚性更强，在高转速运行工况下的叶片形变量更小，能适配更高的工作转速区间。

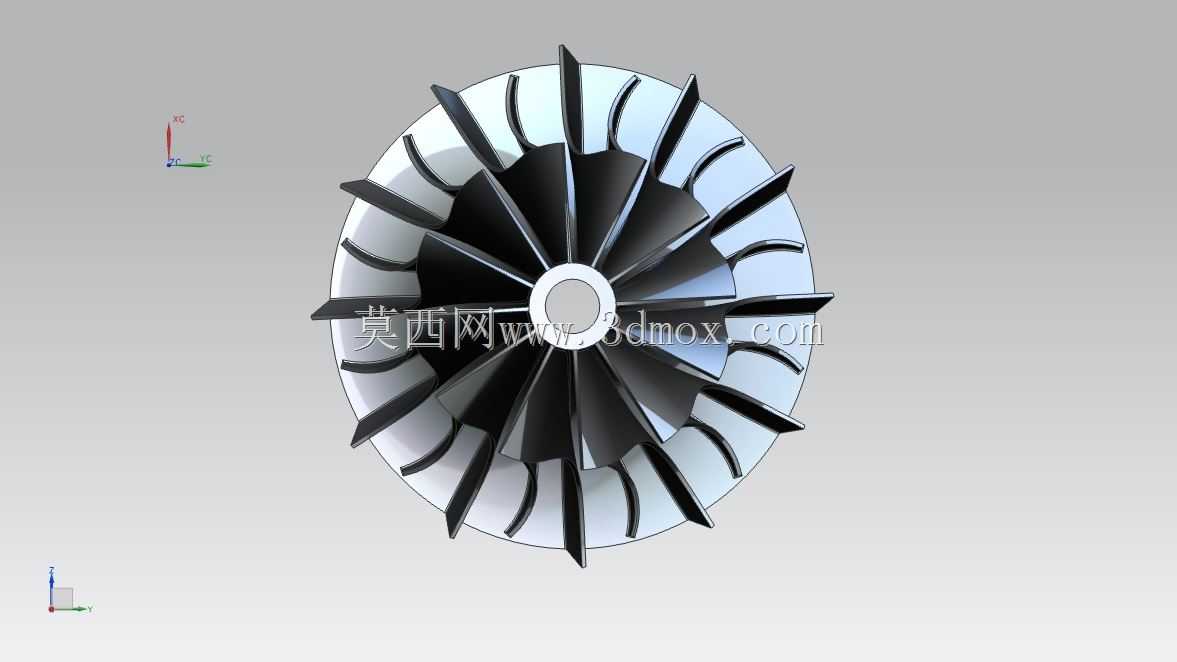

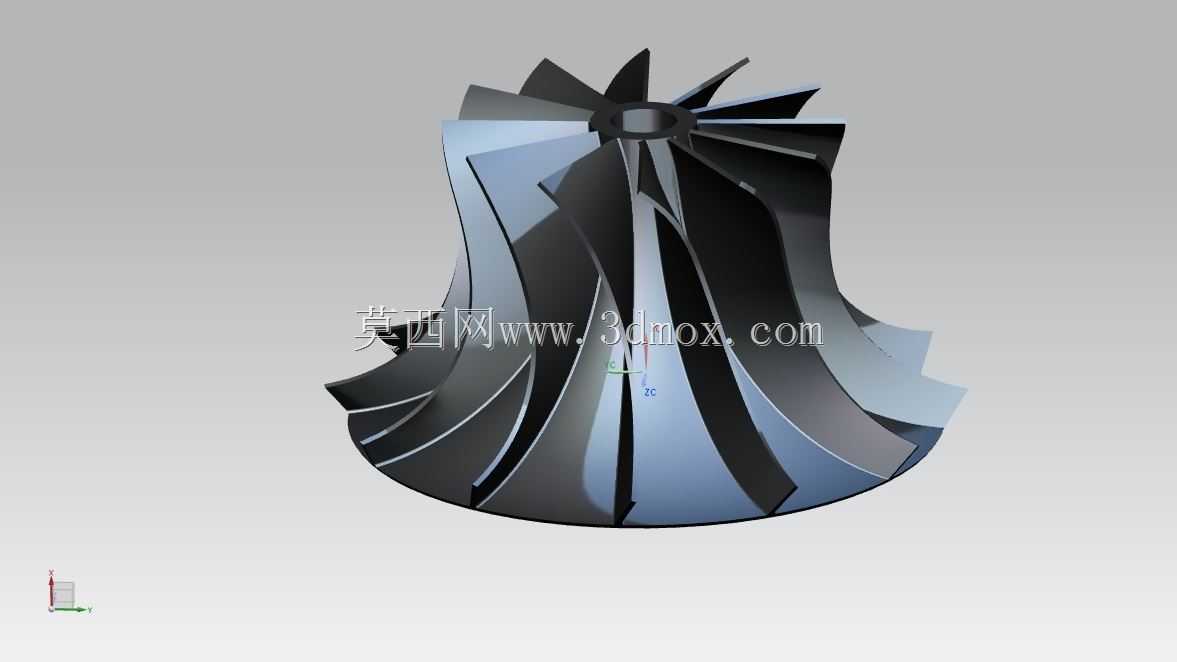

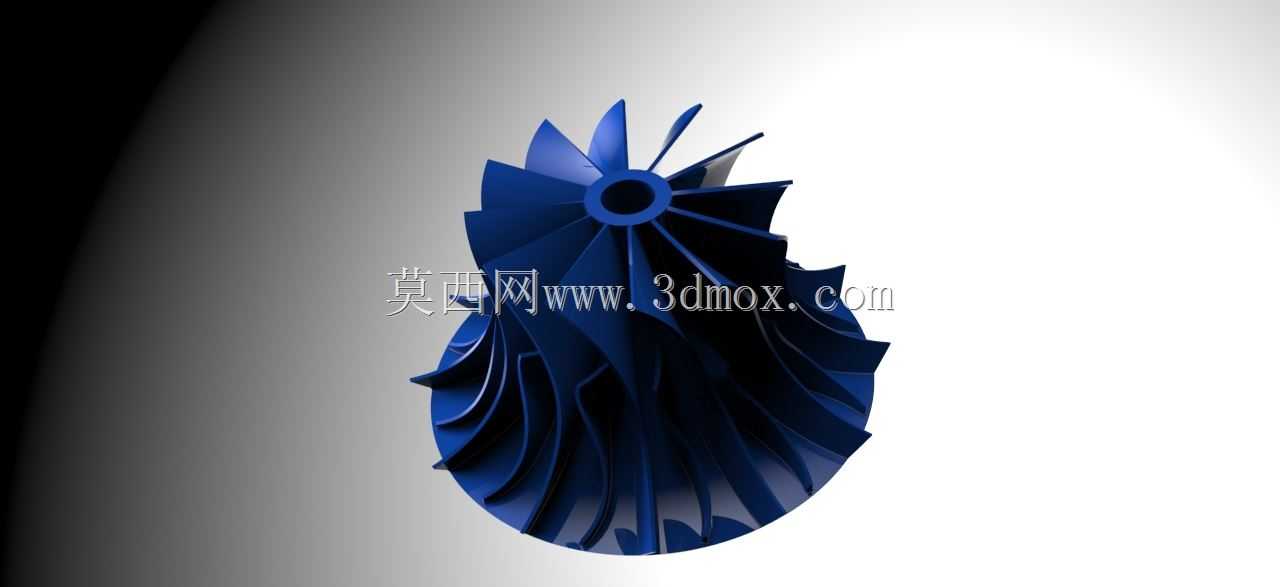

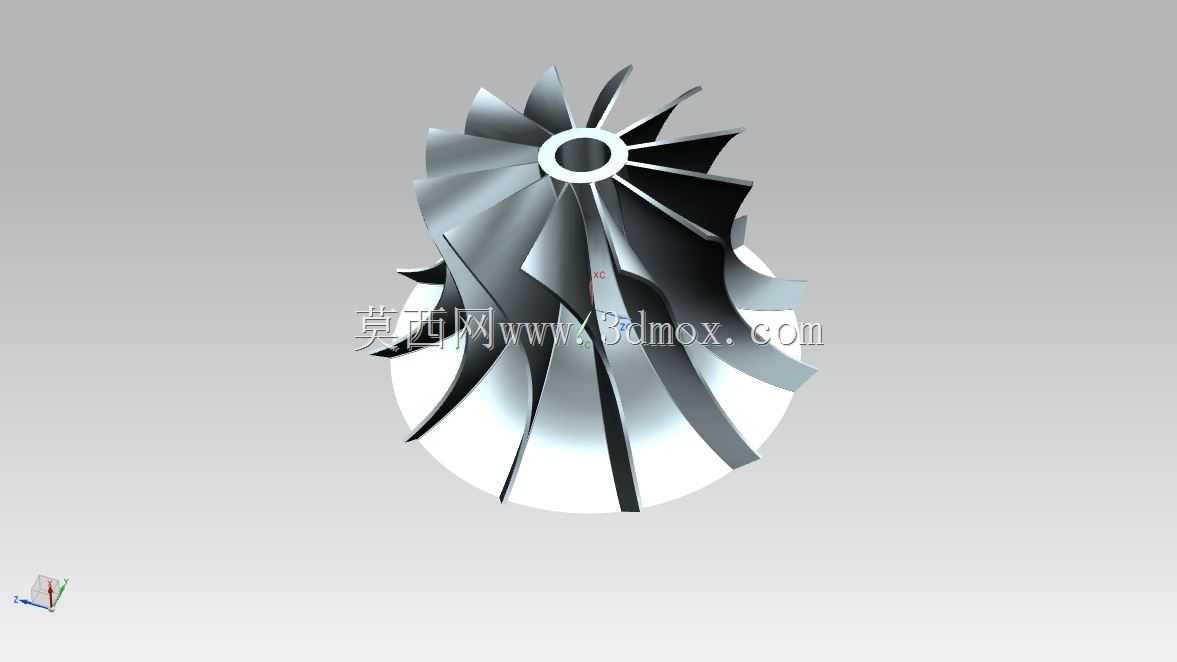

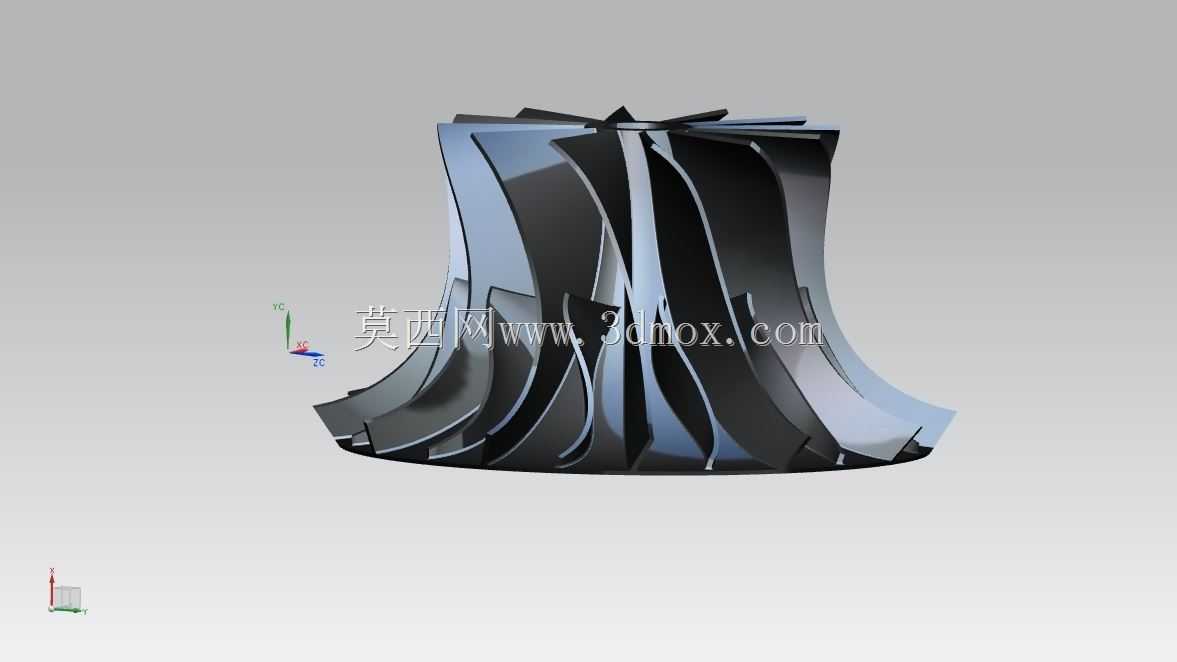

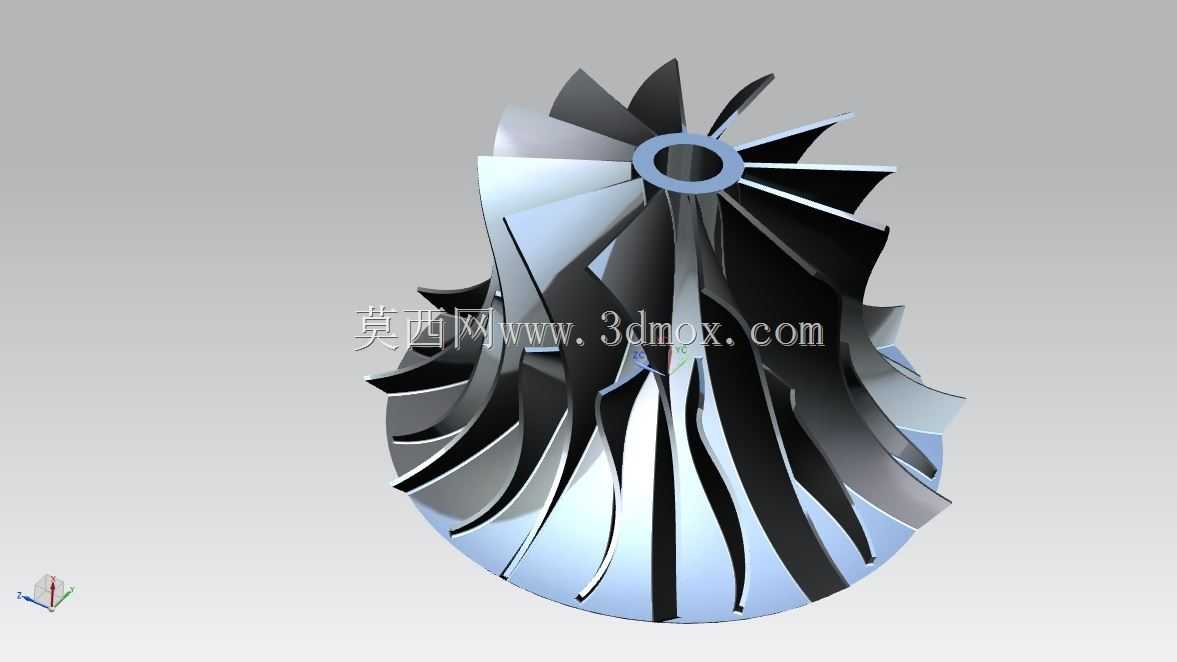

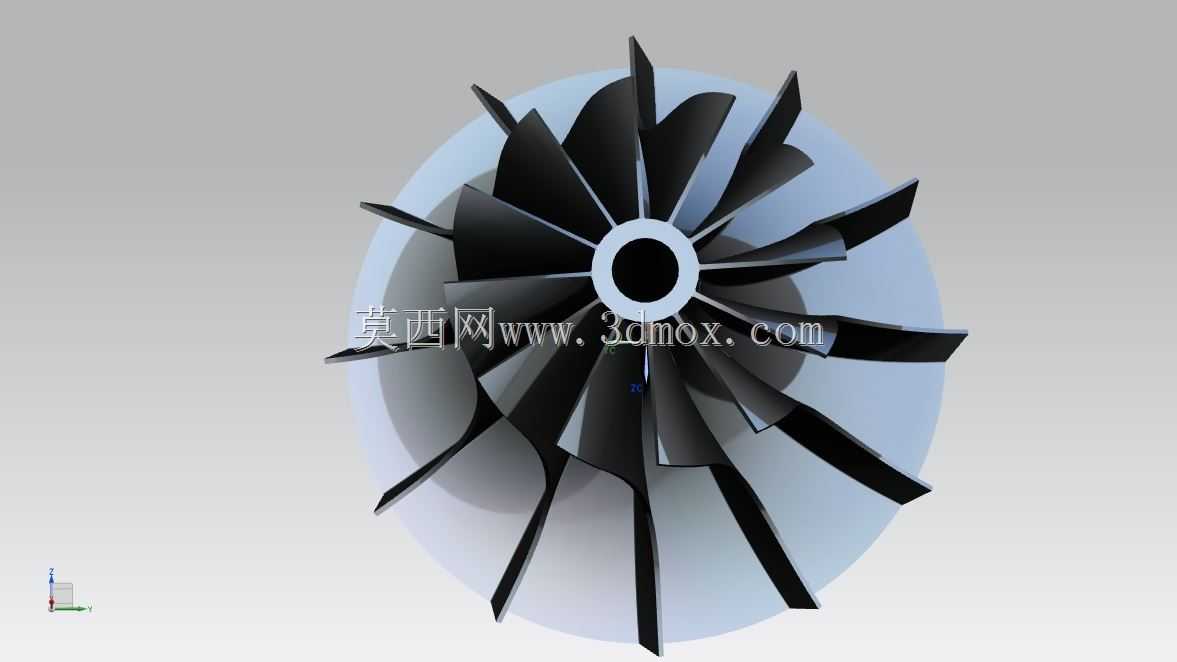

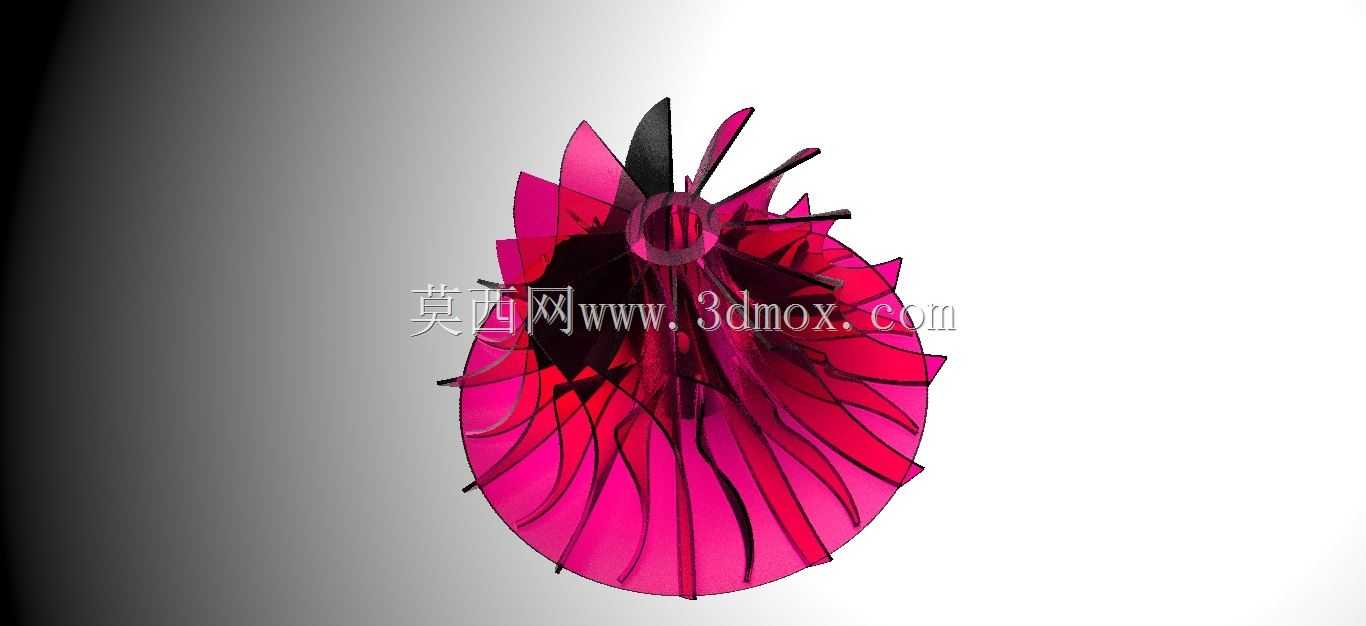

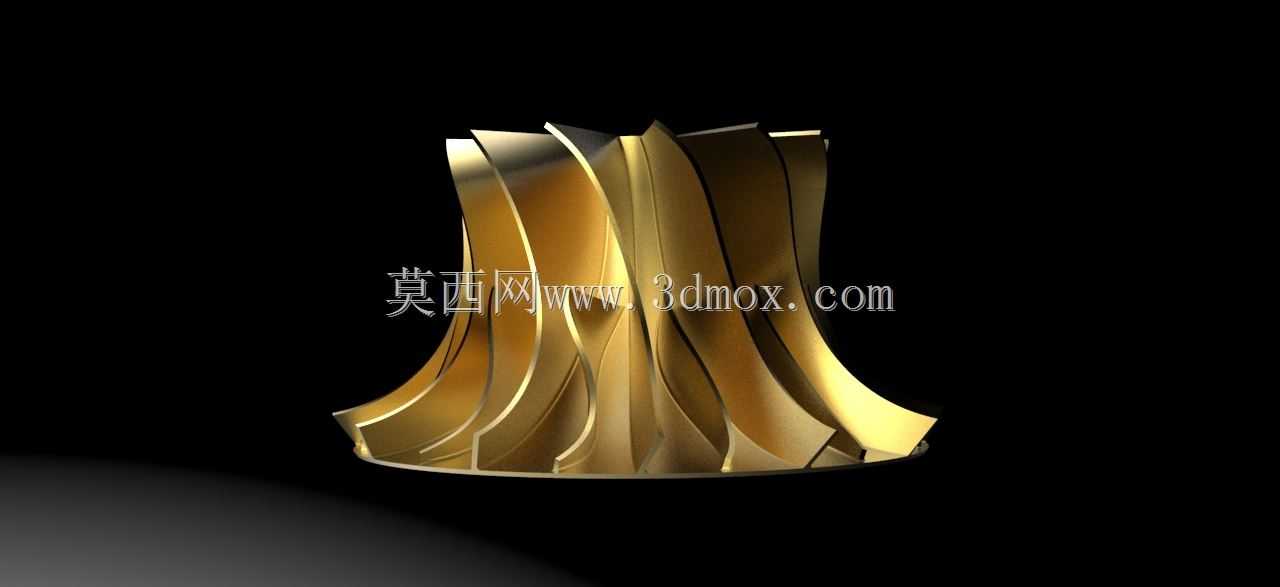

　　在结构设计思路上，该叶轮采用了等厚叶片空间扭曲的成型逻辑，叶片从轮毂位置的进口端到轮缘位置的出口端，沿旋转轴向做了连续的角度扭转，进口段的叶片安放角匹配流体进入叶轮的相对速度方向，能有效降低流体进入叶轮流道时的冲击损失，减少进口段的涡流与脱流现象，出口段的叶片安放角则根据设计工况的扬程与流量参数做匹配，保证流体流出叶轮时的速度环量符合设计预期，降低后续蜗壳或导叶结构的能量回收损失。叶片与中心轮毂采用一体化的连接结构，轮毂中心设置了与传动轴配合的安装孔位，孔位可根据配套轴的形式设计为平键连接、花键连接或者过盈配合连接，安装时需要保证叶轮端面与传动轴轴线的垂直度，避免高速旋转时出现不平衡量引发的整机振动。

　　从安装边界与尺寸适配角度来看，这类叶轮的径向最大尺寸由配套设备的壳体流道内径决定，设计时需要保证叶片轮缘与壳体内壁之间保留均匀的间隙，间隙值通常控制在叶轮直径的千分之三到千分之五区间，间隙过大会导致叶轮出口的高压流体回流到进口侧，拉低整机运行效率，间隙过小则会因为加工装配误差、运行时的轴窜动、叶片受力形变导致叶片与壳体发生刮蹭，引发部件损坏。叶轮的轴向安装尺寸需要匹配传动轴的悬臂长度，保证叶轮出口中心与壳体蜗室的中心对齐，避免出现流道偏置导致的径向力不平衡问题。在建模过程中，叶片的曲面成型需要严格按照流线展开的角度做连续过渡，避免出现曲面的局部折角，否则会在折角位置出现局部流速突变，引发局部空蚀或者噪声增大的问题，同时所有叶片的型线需要保证周向均布，单个叶片的重量偏差需要控制在允许范围内，完成建模后需要做动平衡校核，去除不平衡量，保证高速旋转时的运行稳定性。

　　在实际工程选型匹配时，这类叶轮的叶片数量、叶片进出口宽度、扭曲角度都需要根据具体的工况参数做调整，大流量低扬程工况下通常会适当减少叶片数量、增大叶片出口宽度，小流量高扬程工况则会适当增加叶片数量、减小叶片出口宽度，同时叶片的进口延伸段长度也需要根据装置的汽蚀余量要求做调整，进口延伸段越长，叶轮的抗汽蚀性能越好，但对应的圆盘摩擦损失也会相应增大，需要在效率与抗汽蚀性能之间做平衡。该结构的叶轮在加工制造时，既可以采用整体铸造后做表面打磨的工艺，也可以采用五轴铣削直接加工成型，对于小批量试制的场景，五轴加工的精度更高，叶片表面的粗糙度更低，能有效降低流道内的摩擦损失，提升整机运行效率，批量生产时则多采用铸造工艺降低制造成本，铸造后需要对叶片表面做光整处理，去除铸造毛刺与粘砂，避免流道表面粗糙度过大引发的额外水力损失。
