Sherline8方向组合式小型机床结构

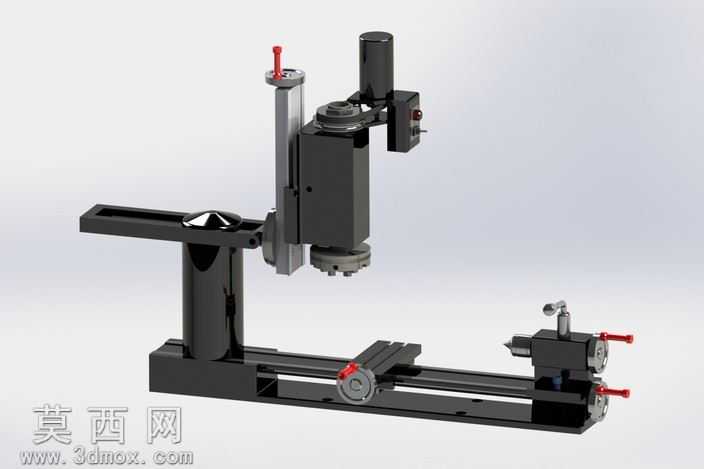

本模型为基于Sherline 4400车床与2000磨床结构整合设计的8方向组合式小型加工设备，整体采用三维建模软件完成全参数化搭建，完整还原了设备的装配关系与运动逻辑。建模过程中对各零部件进行了分层级的零件绘制与装配约束，从底部的床身导轨基座开始，依次完成纵向进给滑台、横向调节机构、床头加工单元、尾座定位组件、立式加工主轴模块的独立建模，再通过同轴约束、平行约束、行程限位约束完成整体装配，确保各运动部件的相对位置与实际设备的运动行程完全匹配。材质渲染阶段针对设备不同部件的材质特性做了区分处理：床身、立柱等承重结构采用哑光黑色金属材质，还原铸铁基座的厚重质感；导轨、调节丝杠、操作手柄等运动部件采用亮面金属材质，突出机加工零件的精密光洁度；红色的操作旋钮采用哑光工程塑料材质，通过色彩区分操作部件，提升模型的辨识度与真实感。结构设计上，该组合设备整合了车床的回转加工能力与立式磨/铣的垂直加工能力，8方向的调节结构可实现主轴在多个维度的角度与位置调整，既保留了小型台式设备占地小巧、操作灵活的优势，又拓展了单台设备的加工适用范围，可完成小型零件的车削、端面加工、钻孔、简易铣磨等多工序加工。建模时重点还原了各调节机构的细节：包括滑台的锁紧手柄、主轴的高度调节导轨、尾座的顶紧调节手轮、各进给轴的刻度标识结构，所有细节均按照小型精密机床的实际尺寸比例缩放搭建，没有遗漏关键的装配与操作结构，可作为小型台式加工设备的结构参考、教学演示模型使用，也可用于小型加工设备的改装设计参考，清晰展现了组合式小型机床的结构布局与运动实现逻辑。
