哈斯VF5机床HSMWorks加工模拟三维模型

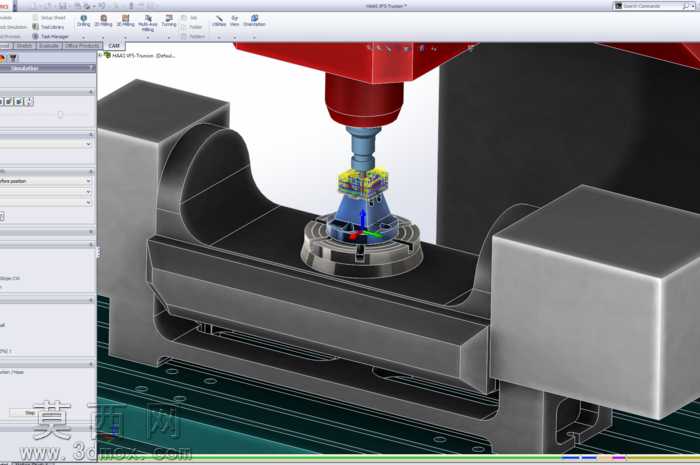

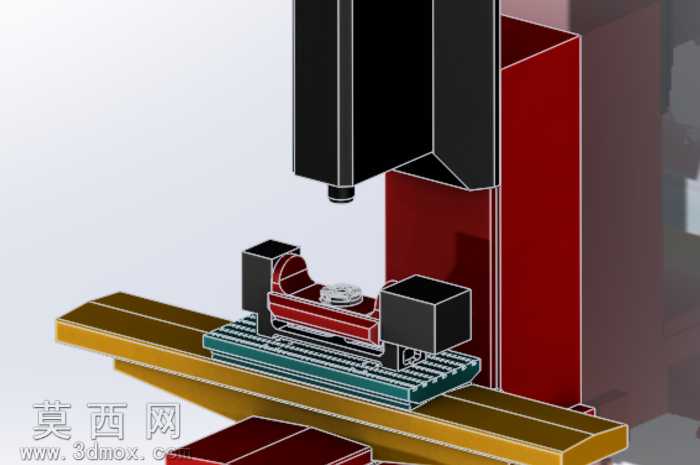

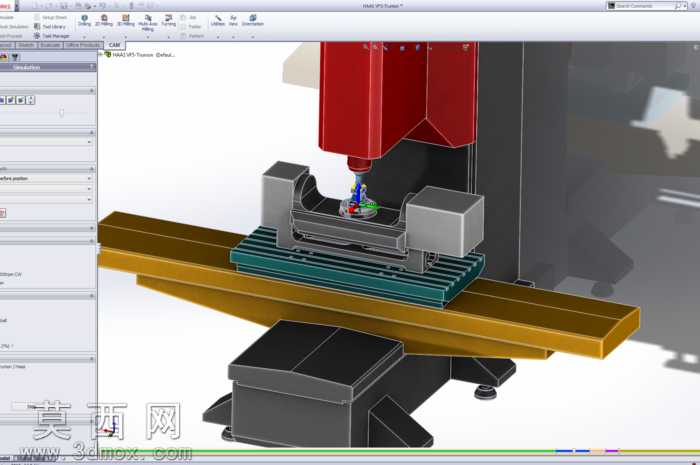

本模型为哈斯VF5立式加工中心配套HSMWorks加工模拟场景的完整三维建模成果，建模过程严格遵循哈斯VF5机床的真实结构参数，从机床床身、立柱、主轴箱等基础大件，到工作台、夹具定位结构、刀具装夹单元均按照1:1比例还原，确保模拟场景与真实加工环境的匹配度。建模阶段首先完成机床主体结构的搭建：床身采用整体式铸造结构的特征还原，对导轨安装面、立柱结合面的装配特征做了精准刻画，保证后续运动模拟的结构合理性；主轴单元还原了哈斯VF5标配的高速主轴外形与装夹接口，可适配不同规格的铣削刀具装夹模拟；工作台部分还原了T型槽定位结构，配套的专用夹具采用模块化设计，包含定位基座、夹紧压板、工件定位块等细分零件，每个零件的装配约束关系都按照真实工装的装夹逻辑设置，可完整模拟工件装夹定位的全流程。模型的材质与渲染处理贴合工业场景真实质感：机床铸件部分采用哑光铸铁材质，还原铸造表面的细微颗粒质感；运动导轨、主轴端面等加工面采用金属抛光材质，体现机加工面的光洁度特征；夹具的定位元件、刀具刀柄部分采用合金钢材质感，搭配不同的表面处理色泽区分功能部件；加工工件部分根据模拟加工的材质特性设置对应材质，可直观呈现加工过程中的材料去除效果。本模型核心适配HSMWorks加工模拟环境，在建模阶段就预留了加工坐标系、刀具路径避让、运动干涉检查的相关特征，可直接导入模拟环境完成铣削加工的全流程仿真：从刀具初始定位、下刀切入、进给切削到退刀抬刀的全路径运动，都可依托模型的精准结构完成干涉校验，提前排查真实加工中可能出现的主轴碰撞、夹具干涉、行程超限等问题。模型的结构设计充分考虑加工模拟的实用性，夹具部分可根据不同工件的装夹需求调整夹紧位置，主轴可更换不同类型的加工刀具，工作台的行程参数与真实哈斯VF5机床完全一致，能够覆盖常规立式铣削加工的绝大多数模拟场景，既可以作为数控加工编程的模拟验证载体，也可用于机床操作培训、加工工艺方案展示的可视化素材，帮助工艺人员在实际加工前完成全流程的虚拟验证，降低试切成本，提升加工方案的可靠性。
