三轴数控雕刻机整机结构设计

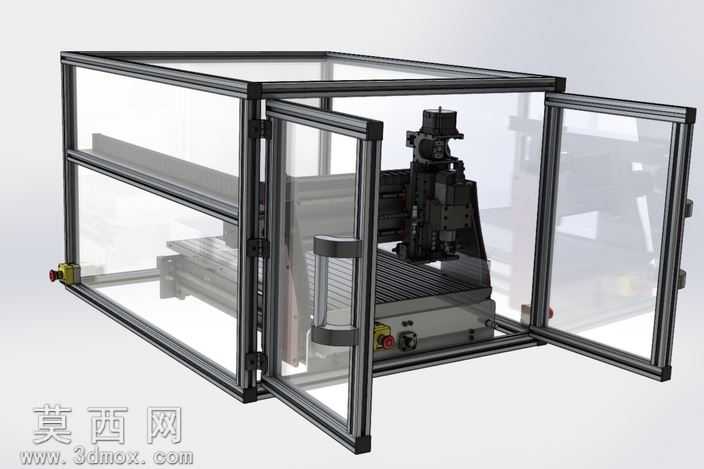

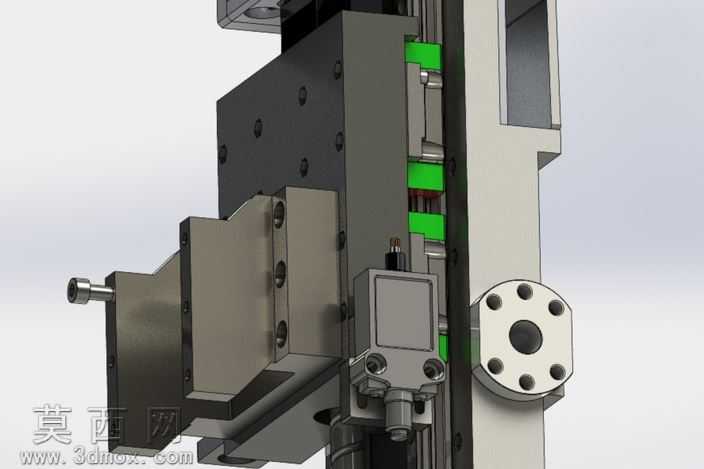

本模型为三轴数控雕刻机整机结构，采用工业铝型材搭建封闭式外框架，搭配透明亚克力防护门板，既保证设备运行时的操作安全性，避免加工碎屑飞溅伤人，也可直观观察内部加工状态，门板采用合页连接搭配拉手设计，开合顺畅便于日常上下料与设备维护。设备内部核心运动结构采用龙门式布局，X、Y、Z三轴均配置线性导轨与传动丝杠，搭配伺服驱动组件实现精准的三轴联动进给，可完成平面铣削、浮雕雕刻、轮廓切割等多种加工工序，加工台面采用防滑耐磨的铸铁平台，可适配不同工装夹具固定待加工工件。主轴组件安装于Z轴滑台上，可根据加工需求更换不同规格的刀具，满足不同材质、不同精度的加工要求。机架底部配置可调脚杯与急停按钮、操作按钮组件，可调节设备水平度同时保障操作应急安全。建模过程中对各运动部件的行程进行了合理限位设计，避免超程碰撞，所有连接件均采用标准件设计，便于后期配件更换与设备维护，整体结构紧凑，防护设计完善，兼顾加工精度与操作安全性，可作为小型数控加工设备、桌面级雕刻机的设计参考原型，也可用于数控教学演示、设备结构改装的基础模型使用。
