剪叉式液压升降作业平台结构设计

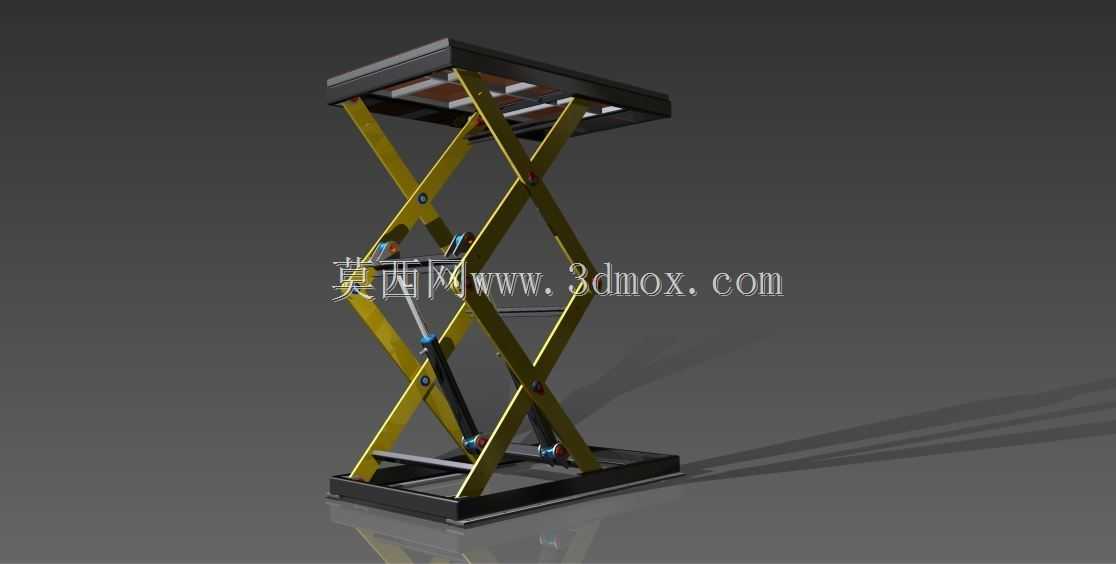

　　在车间设备检修、仓储货物高位存取、轻型生产线工位高度调整这类场景里，剪叉式升降结构始终是兼顾稳定性与举升行程的高性价比选择，不同于导轨式升降设备的竖向安装空间要求，这套剪叉平台收拢后整体高度极低，可直接嵌入地面预留基坑或者平铺在车间地面使用，不需要额外搭建竖向导向架，对安装场地的空间限制极小。从结构设计逻辑来看，这套剪叉臂采用双层交叉铰接布局，内外层剪臂通过中间销轴形成稳定的菱形伸缩结构，每侧剪臂的上下端分别与顶部承载平台、底部底座通过滑动副和铰接副连接，其中一端为固定铰接点，另一端为带滚轮的滑动支撑端，举升过程中滑动端沿底座和平台的预留导轨槽平移，保证整个伸缩过程的受力均匀，不会出现侧向偏移的问题。

　　驱动部分采用单组液压油缸斜向布置，油缸两端分别铰接在上下两层剪臂的对应铰接座上，相比竖向直顶的油缸布局，斜置油缸可以在剪臂收拢状态下提供更大的初始推力，避免举升初始阶段油缸受力过载，同时油缸的行程匹配剪臂的最大展开角度，不会出现油缸伸出行程不足或者过顶硬拉的情况。顶部承载平台采用矩形钢管焊接框架，表面铺设防滑花纹钢板，平台四周预留有护栏安装螺孔，可根据实际使用需求加装可拆卸式安全护栏，平台边缘设置的限位挡边可以防止放置在台面上的工装、物料在升降过程中滑落。底部底座同样采用型钢焊接的框式结构，底座四角预留有地脚螺栓安装孔，可直接与地面基础固定，若需要移动使用，也可在底座下方加装脚轮组件，适配不同场景的移位需求。从安装边界来看，

　　这套剪叉平台收拢状态下整体高度不超过300mm，展开后的最大举升高度可达到1.2米，额定承载载荷覆盖500kg到1000kg的常规轻型作业需求，平台台面尺寸为1200mm×800mm，足够容纳2名作业人员搭配小型工具开展作业，或者放置整栈板的轻型物料完成高位转运。在结构受力设计上，剪臂材料选用Q235矩形钢管，所有铰接销轴均采用45号钢调质处理，铰接位置加装自润滑铜套，减少长期往复伸缩过程中的磨损量，降低后期维护频次，滑动端的滚轮采用包胶轴承轮，滚动过程噪音小，同时不会对底座和平台的导轨面造成压痕损伤。实际使用过程中，这套升降平台的升降速度可通过液压站的流量阀进行调节，举升过程平稳无卡顿，停止位置可通过液压锁实现任意高度锁定，

　　不会因为负载变化出现沉降问题，相比丝杆驱动的升降结构，液压驱动的抗过载能力更强，遇到瞬时冲击载荷时液压系统可通过溢流阀实现过载保护，避免结构件出现硬变形。在三维建模过程中，所有铰接位置的配合间隙都按照实际装配公差预留，剪臂展开到最大角度时的机械限位位置做了明确的结构标识，液压油缸的安装位置避开了剪臂伸缩过程中的运动干涉区域，整个装配体的运动仿真可完整模拟从最低收拢位置到最高举升位置的全行程动作，不存在结构干涉问题，可直接用于后续的工程出图、结构受力仿真以及实物加工制作参考。对于需要在有限空间内实现垂直举升作业的场景，这种剪叉式结构的优势十分明显，收拢状态下不占用多余空间，展开后支撑跨度大，平台的抗倾覆性能远优于单柱式升降设备，不管是作为固定工位的高度调节平台，还是作为移动检修作业的举升设备，都能满足常规工业场景的使用需求。
