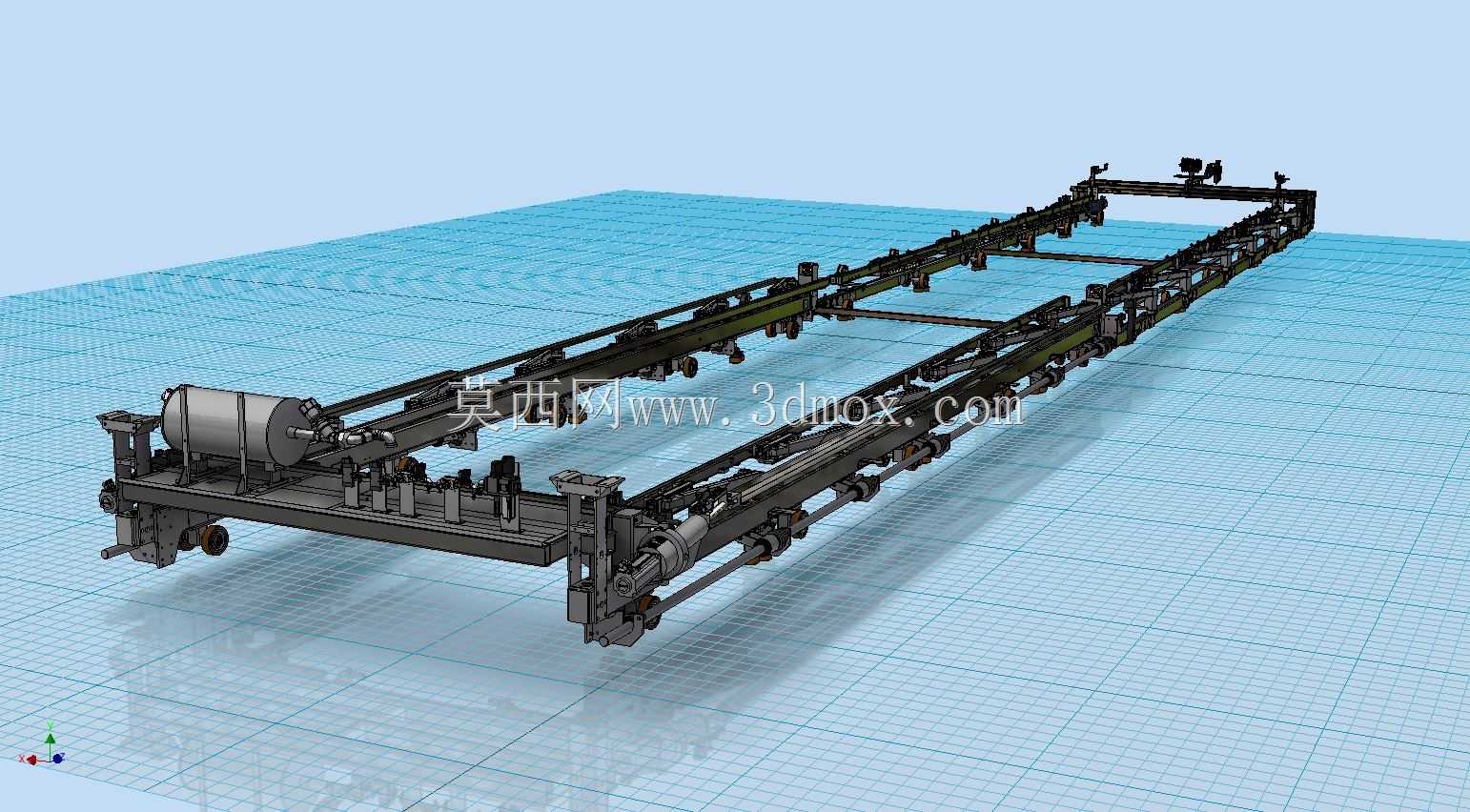

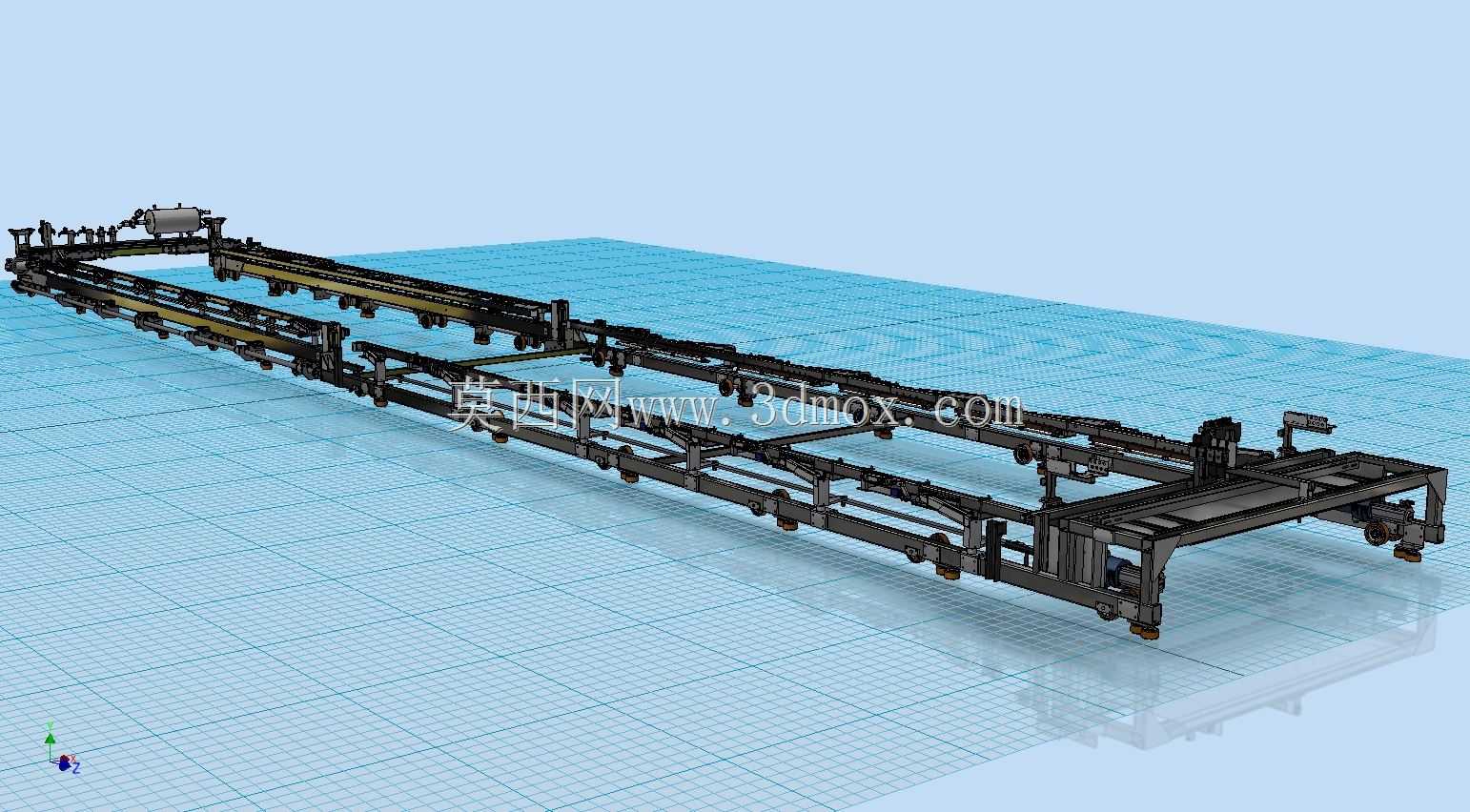

长距离物料输送线主体传动组件结构

　　该组件作为长距离连续输送设备的核心承载传动部分，主要应用于生产车间工序间物料转运、仓储物流分拣线、建材加工生产线的散料或成件货品输送场景，可适配箱装货物、袋装原料、小型工业零部件等多种载具的水平输送需求，部分工况下通过调整支腿高度也可适配小坡度的倾斜输送布局。从结构设计逻辑来看，整体采用分段式模块化机架拼接思路，主体框架以标准型钢焊接为基础承载单元，每段机架设置统一的连接定位基准，可根据现场实际输送长度需求灵活增减段数，避免了整体式机架加工难度大、运输安装受限的问题，同时分段结构也便于后期局部磨损部件的更换维护，无需拆解整条输送线即可完成故障段的检修作业。组件两侧布置的长轴传动单元采用等距支撑结构，

　　每间隔固定跨距设置一组带座轴承支撑点，可有效降低长轴运转过程中的绕度变形，保证传动过程中扭矩传递的稳定性，避免长轴因跨距过大出现运转抖动、传动带跑偏的问题。机架上沿布置的承载导轨采用耐磨型材加工，导轨面经过精加工处理，表面粗糙度控制在合理区间，可降低输送载具移动过程中的摩擦阻力，同时导轨设置侧向定位挡边，可约束载具的横向位移，避免输送过程中载具脱轨偏移。组件端部设置的驱动安装位预留了标准的动力输入接口，可适配不同功率的减速电机安装，接口处采用键连接加锁紧定位的结构，可传递较大扭矩同时保证拆装便捷性，驱动端配套设置张紧调节机构，通过调整螺栓的进给量即可改变传动带或链条的张紧程度，补偿长期运转后传动部件的磨损伸长量，

　　无需拆解传动结构即可完成张紧度调整。机架下方均匀布置的可调支脚组件，可在安装现场根据地面平整度调整每个支撑点的高度，调整范围覆盖常规工业地面的高度差，保证整条输送线安装后处于水平状态，避免因机架倾斜导致载具出现溜滑、偏载的问题，支脚底部设置防滑减震垫，可降低设备运转过程中的振动传递，减少运行噪音同时避免机架移位。从安装边界来看，组件整体宽度控制在常规输送线的标准宽度区间，两侧预留的传动部件安装空间可兼容常见的传动带、输送链附件安装，机架底部距离地面的安装高度预留了足够的下部维护空间，便于检修人员进入设备下方完成线路布设、紧固件检查等作业，组件两端的连接法兰设置了统一的安装孔位，可与转弯段、升降段、分拣工位等其他输送线模块直接对接，

　　无需额外加工转接件。结构设计过程中充分考虑了工况载荷分布，承载区域的型钢壁厚根据额定载荷做了对应加强，重载区域额外增加了斜向支撑筋，可避免长期满载运行后机架出现变形下挠的问题，所有转动部件的润滑点均设置在便于操作的外侧位置，日常维护时可直接完成注油作业，无需拆解外部防护结构。组件上预留的传感器安装位可适配光电开关、接近开关等常规检测元件的安装，便于后续接入生产线的自动化控制系统，实现物料到位检测、堵料报警、速度监测等自动化功能，无需在现有结构上额外焊接打孔，降低现场改造的工作量。
