食品加工用螺杆式肉汁输送泵结构

　　在肉制品深加工的生产链路里，原料预处理环节的流体物料输送一直是容易被忽略却直接影响产线连贯性的节点，这款带上方受料斗的螺杆式肉汁输送结构，正是针对带细小肉糜颗粒的粘稠肉汁物料输送场景设计。不同于普通清水输送泵的叶轮结构，该设备采用单螺杆泵送核心结构，能够在低转速下实现稳定的容积式输送，避免高速叶轮对肉汁内纤维类物料的过度剪切破坏，最大程度保留肉汁原有的物料状态，不会出现输送过程中物料分层、颗粒破碎的问题，适配卤制肉制品、调理肉制品生产过程中，带颗粒的浓醇肉汁从暂存罐向调配罐、灌装工位的转运输送需求。

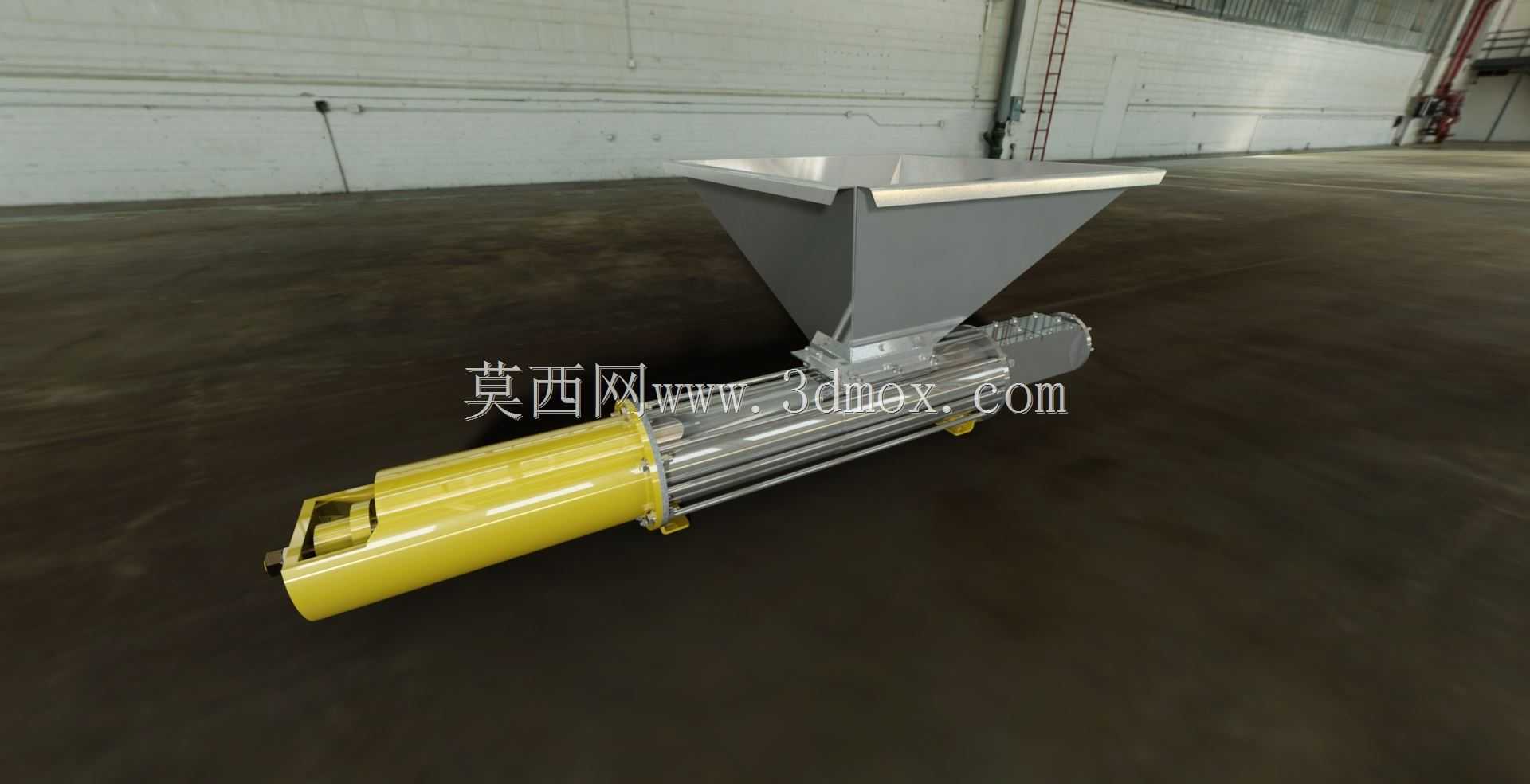

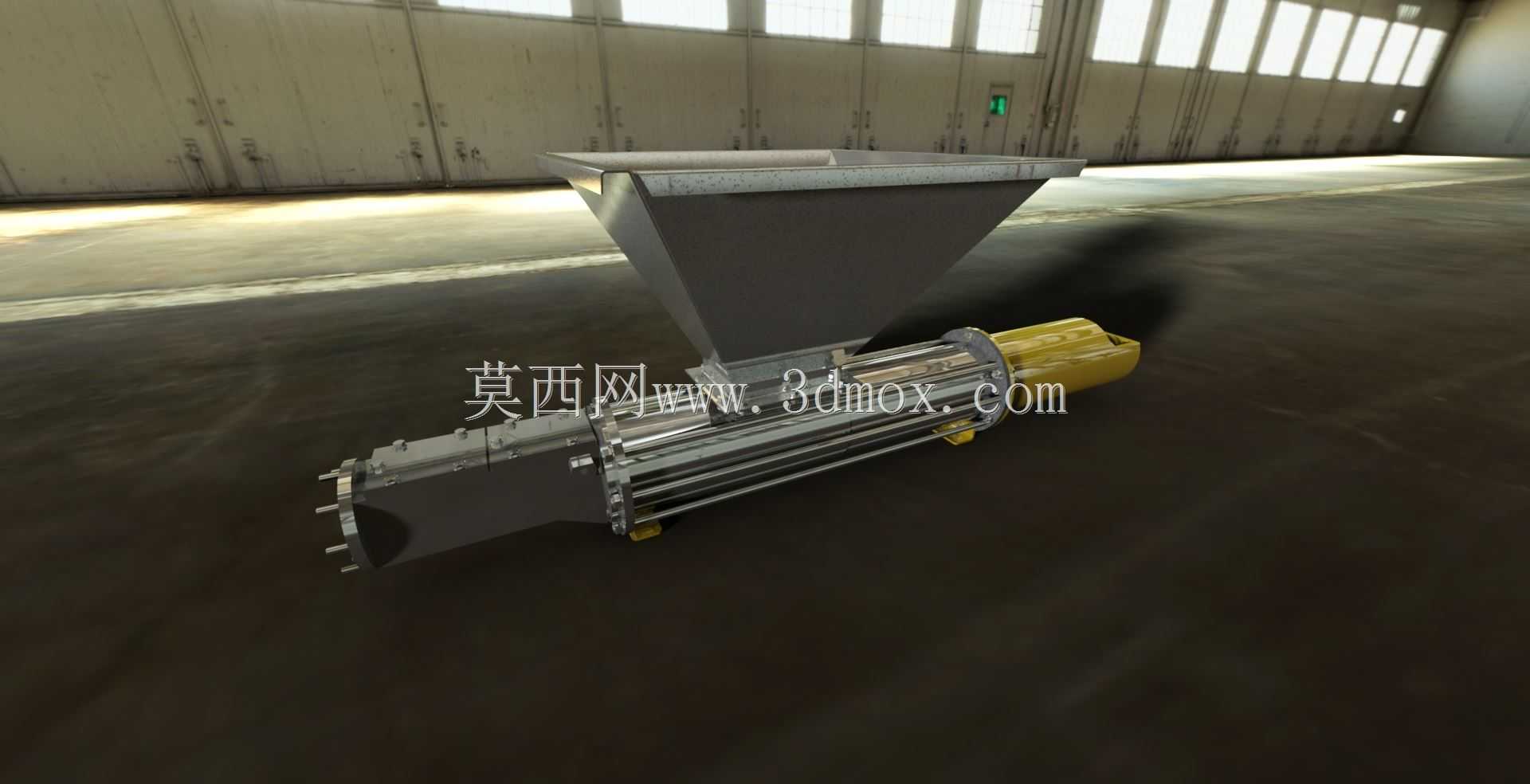

　　从结构布局来看，设备整体采用卧式安装排布，上方设置的敞口式受料斗采用倒四棱台收料结构，斗壁倾斜角度经过反复校核，能够保证粘稠肉汁依靠自重顺利滑入下方螺杆进料腔，不会在斗壁出现粘料、积料的死角，受料斗的上口宽度适配车间常规的物料倾倒作业范围，操作人员无需额外辅助导流工具即可完成上料作业，斗体与下方泵送腔体采用快拆式法兰连接，日常生产结束后可以快速拆卸完成内部残料的清理，满足食品加工场景的卫生清洁要求。

　　泵送核心段采用不锈钢螺杆与橡胶定子配合的结构，螺杆的螺旋导程经过针对性优化，针对肉汁这类粘度在1000-5000cP区间的带颗粒流体，能够实现连续无脉动的平稳输送，不会因为泵送脉动导致下游灌装工位的计量误差，同时定子的橡胶材质选用食品级耐油橡胶，能够耐受肉汁内油脂、盐分的长期腐蚀，使用寿命远高于普通橡胶材质的定子部件。驱动端采用卧式减速电机直连的布局，省去了中间皮带传动、链传动的冗余结构，既减少了设备整体的占地面积，也避免了传动部件外露带来的食品生产卫生隐患，驱动端与泵送腔体之间设置有多道食品级密封结构，能够完全阻隔肉汁物料向驱动端渗漏，同时也防止驱动端的润滑油脂渗入物料腔造成污染。

　　从安装边界来看，设备整体的重心落在卧式底座的中心区域，安装时只需在车间地面预留对应尺寸的水平安装位，采用膨胀螺栓固定即可，无需额外制作混凝土基础，设备进料口的中心高度适配车间常规的物料周转高度，出料口采用标准快装卫生级法兰接口，可以直接对接车间现有不锈钢物料输送管道，不需要额外制作转换接头。设备的整体长度控制在合理区间，能够适配多数中小型肉制品加工车间的狭窄安装空间，即使是现有产线的后期改造升级，也不需要对原有车间布局做大幅调整。

　　在实际生产应用中，该设备除了输送肉汁之外，也可以适配其他食品行业的粘稠流体物料输送，比如酱料、糖浆、膏状原料的输送作业，设备的输送流量可以通过调整驱动电机的转速实现线性调节，能够匹配不同产能产线的输送量需求，不会出现流量过大导致物料溢出、流量过小导致供料不足的问题。在结构设计过程中，所有与物料接触的部件均采用圆弧过渡结构，不存在直角、死角的积料区域，所有连接密封位均采用无滞留的密封结构，完全符合食品加工设备的卫生设计规范，日常清洁时可以直接采用高压水枪冲洗接触物料的表面，不会出现污水残留的问题。

　　从维护角度来看，设备的易损件主要为螺杆与定子部件，更换时只需拆开泵送腔体两端的连接法兰，即可抽出螺杆与定子组件完成更换，整个更换过程不需要复杂的专用工具，车间一线维护人员经过简单培训即可完成操作，大幅降低了设备的后期维护成本。设备的驱动端采用免维护的减速电机结构，日常运行过程中不需要频繁加注润滑脂，减少了维护工作量，也降低了润滑油脂污染物料的风险。
