三通道锥形薄壁汇流金属柱结构

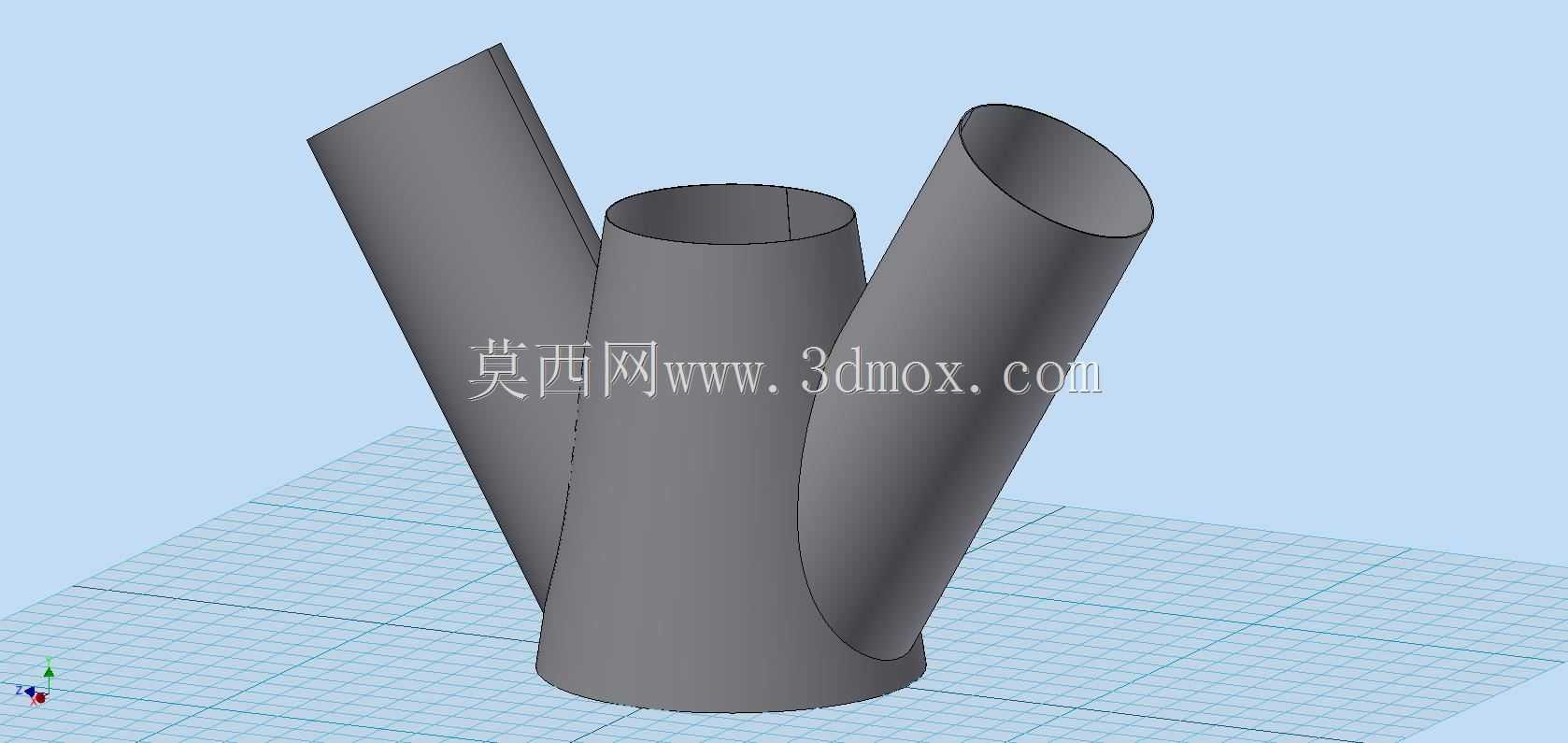

　　在粉体输送、通风管网、多支路流体汇流的工程场景里，这类三通道锥形薄壁金属柱的应用频次并不低，很多现场施工时容易忽略这类非标汇流件的结构合理性，要么直接用圆管斜切拼接留下突兀的焊瘤死角，要么锥度设计不合理导致支路汇入时产生紊流、积料，反而增加后续管网的运维压力。做这个结构的三维建模时，首先要锚定的是安装基准面，底部的圆形法兰端面是整个构件的安装定位基准，所有支路的中心轴线最终都要交汇到主筒体的中心轴线上，避免安装时出现对接错位。主筒体采用下粗上收的锥形结构，不是为了造型好看，而是要匹配三个支路的汇入角度——两个侧斜向支路和一个垂直向上的支路，锥度的取值要兼顾两个维度的需求：一是侧支路和主筒体的相贯线要平滑过渡，不能出现锐角棱边，

　　否则薄板焊接时容易烧穿，后续流体经过时也会在棱边处形成扰流涡旋，输送粉体时还会在死角积料造成堵塞；二是整体的安装边界要控制在常规管网的安装间距内，侧支路的外伸角度不能过大，否则现场布管时会和相邻的管线、支架产生干涉，垂直向上的支路端面要和底部安装面保持平行，方便对接上方的垂直管路。从结构特性来看，这类构件采用薄板卷制焊接成型，壁厚不需要过大，毕竟多数应用场景是低压流体、粉体的输送，壁厚只要满足环向刚度要求即可，避免自重过大增加安装支架的负载。建模时的核心难点是三个支路和主筒体的相贯面处理，不能直接用拉伸切除做简单拼接，要给相贯位置留出均匀的焊接坡口余量，同时保证三个支路的端面都是标准正圆形，和外部标准圆管对接时不需要额外修磨切口。

　　实际选型应用时，要先确认底部安装面的固定方式，是直接焊接到主管道上，还是通过法兰对接，这会直接影响底部端面的尺寸公差——如果是法兰连接，底部筒径要匹配对应法兰的内径，螺栓孔的分布要避开侧支路的筒壁位置，避免安装螺栓时和侧筒产生干涉。另外侧支路的倾斜角度不是固定值，要根据现场的管路走向调整，但不管角度怎么变，三个支路的中心轴线都要在主筒体的中心纵剖面上，保证流体汇入时的流向对称，减少偏流对主筒体壁面的冲刷。很多新手做这类结构时容易犯的错误是把三个支路直接插到主筒体内部，以为这样对接更牢固，实际上插入的筒边会在主筒内部形成凸起的挡边，输送含颗粒的物料时会快速磨损这个位置，还会挂住纤维状、絮状的物料造成堵管，

　　正确的做法是相贯位置内外壁都做平滑过渡，内壁齐平没有凸起，减少流体阻力。还有锥度的取值不能太陡，否则主筒体上半部分和垂直支路的衔接位置会出现曲率突变，卷制时薄板容易在这个位置产生褶皱，焊接时应力集中也会更明显，长期受流体脉冲压力时容易在焊缝位置开裂。这类结构在除尘系统的支路汇流、粮食加工的粉体输送、车间通风管网的排风汇集场景里都能用到，不同场景下的尺寸差异主要体现在筒径和壁厚上：通风用的构件壁厚可以更薄，只要满足安装刚度即可；输送磨损性强的粉体时，除了适当增加壁厚，相贯位置的内壁还可以做耐磨衬层，但建模时要预留衬层的安装厚度，避免衬层安装后缩小通流面积。安装时要注意，整个构件的重心要落在底部安装面的中心范围内，侧支路外伸较长时要在侧支路下方加辅助支撑，避免长期运行时焊缝受重力拉扯产生疲劳开裂。另外三个支路的端面都要预留管路连接的余量，不管是焊接对接还是卡箍连接，端面的平面度公差要控制在合理范围内，避免对接时出现缝隙漏风、漏料。
