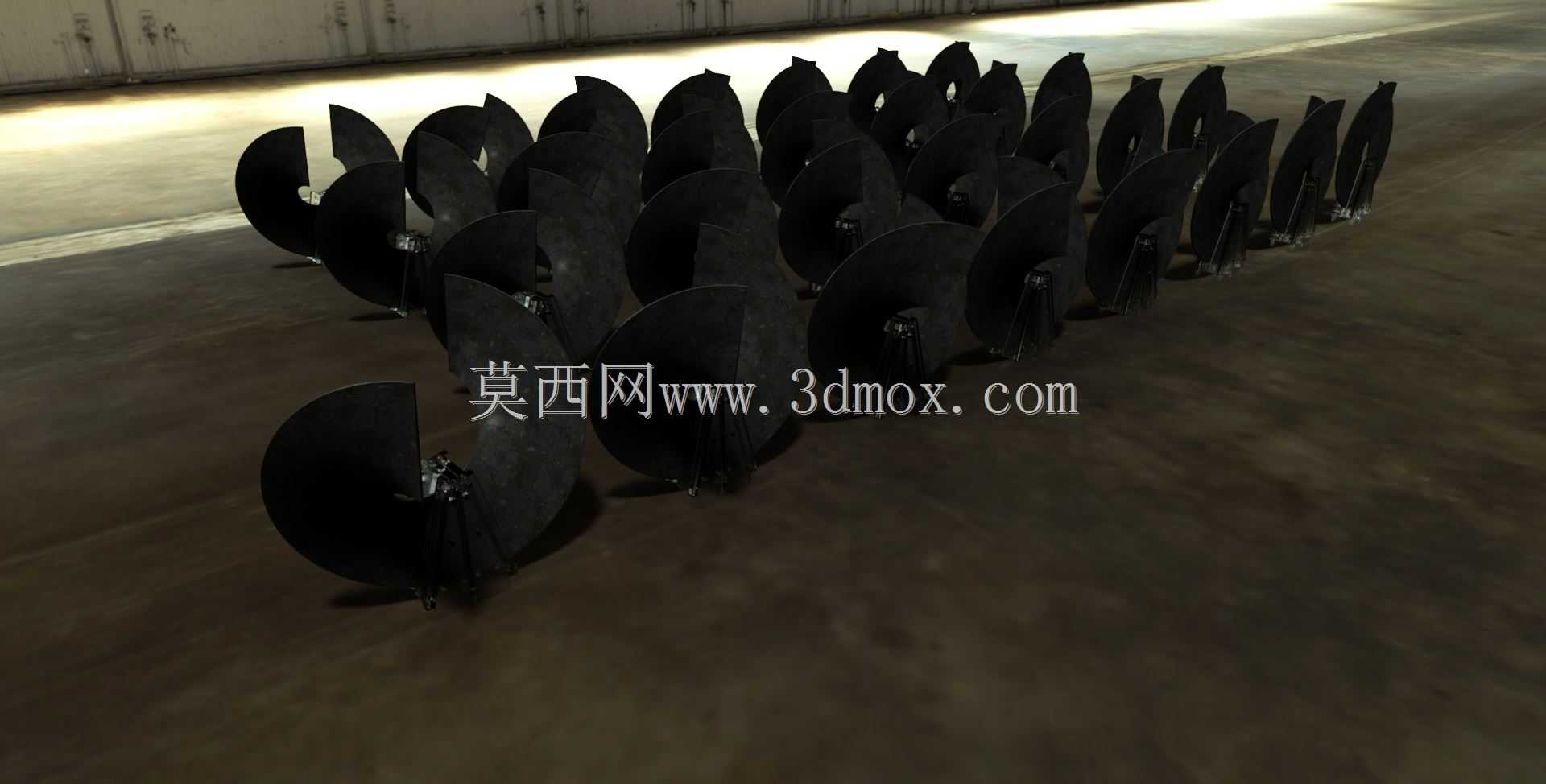

螺旋输送设备等厚叶片成型模具结构

　　在散料连续输送的工程场景里，螺旋叶片是无轴、有轴螺旋输送机的核心做功部件，从粮食仓储的散粮转运、建材行业的粉料输送、环保领域的污泥输送，到矿山的矿浆推送、化工行业的颗粒物料密闭输送，螺旋叶片的成型精度直接决定整台输送设备的推送效率、运行阻力与使用寿命。这套模具针对h100到h800规格区间的螺旋输送器叶片做成型设计，覆盖了从小管径微型给料机到大管径工业输送机的常用叶片尺寸范围，解决了传统单片叶片拼接成型同轴度差、焊缝多易挂料、螺旋升角误差大导致推送卡滞的常见工程问题。

　　从实际使用场景来看，螺旋叶片在输送高磨蚀性物料比如石英砂、炉渣的时候，叶片表面的耐磨性能、螺旋面的连续度直接影响维护周期，传统的单片冲压叶片焊接在主轴上时，每段叶片的接缝处会形成物料滞留台阶，不仅会增大输送阻力，长期运行时接缝位置还容易被磨蚀性物料冲刷出沟槽，造成叶片过早失效。这套模具采用整体成型的设计思路，直接将板材压制成连续的螺旋面结构，压制成型的叶片没有径向拼接焊缝，螺旋面的流线连续性更好，物料在槽体内推送的时候不会在接缝位置形成卡滞点，对于粘性物料比如污泥、湿煤粉的输送适配性更强，不会出现物料粘挂在焊缝位置积料导致的输送效率下降问题。

　　设计过程中首先要明确不同规格叶片的螺旋升角边界，h100规格的小直径叶片多用于微型计量给料设备，螺旋升角偏大，压制时的板材回弹量控制是核心难点，模具的型腔曲面做了针对性的回弹补偿，保证压制完成后叶片的导程误差控制在工程允许的公差范围内，和主轴焊接后不需要大量的人工修形就能直接装配。h800规格的大直径叶片多用于大输送量的长距离输送机，这类叶片的板材厚度更大，压制时的成型压力更高，模具的受力结构做了加强处理，模腔的受力面采用均匀的载荷分布设计，避免大吨位压制时出现模腔局部变形导致的叶片型面偏差。

　　安装边界方面，这套模具压制出的叶片内孔尺寸匹配对应规格的输送主轴直径，叶片的外圆公差控制在和输送槽体内壁保留3到5毫米的运行间隙，既不会因为间隙过大造成物料在槽底残留，也不会因为间隙过小导致运行时叶片刮蹭槽体内壁产生异常磨损。叶片的螺旋面和主轴的焊接位置预留了均匀的焊接坡口，装配时可以采用连续角焊缝连接，焊接后的叶片同轴度偏差小，整根螺旋轴做动平衡的时候不需要大量配重就能达到长距离高速运行的动平衡要求，降低了螺旋轴运行时的径向跳动，减少两端轴承的径向载荷，延长轴承组件的使用寿命。

　　从功能特性上看，这套模具压制的等厚螺旋叶片，相比传统的缠绕式叶片，叶片的厚度均匀性更好，不会出现缠绕成型时叶片外缘拉伸变薄的问题，叶片外缘的耐磨寿命比缠绕式叶片提升40%以上，在输送磨蚀性物料的时候优势更明显。模具的换模结构采用快拆设计，更换不同导程、不同直径的模芯就可以压制不同规格的叶片，不需要整体更换模架，适配多规格小批量的叶片生产场景，对于输送设备生产厂家来说，可以降低模具的投入成本，缩短不同规格叶片的生产切换周期。

　　实际工程选型时，针对不同的物料特性可以匹配不同厚度的板材压制，比如输送粮食、塑料颗粒等低磨蚀性物料时可以采用较薄的板材降低设备自重，输送矿石、炉渣等高磨蚀性物料时可以采用耐磨钢板压制，模具的开合行程足够容纳不同厚度的板材压制需求，不需要调整模架的主体结构就能适配不同板厚的生产要求。压制完成的叶片不需要额外的校形工序，螺旋面的平面度、导程误差都能满足装配要求，减少了后续机加工的工序量，降低叶片的单件生产成本。

　　在密闭式螺旋输送机的应用场景里，连续成型的螺旋叶片和槽体之间的间隙均匀，输送过程中的物料填充率更稳定，对于需要定量给料的螺旋给料设备来说，稳定的填充率可以保证给料精度的波动控制在更小的范围内，适配化工、食品行业的精准配料输送需求。对于垂直螺旋提升设备，连续成型叶片的推送力更均匀，不会因为接缝处的阻力波动造成物料回落，提升垂直输送的效率，降低设备运行时的能耗。
