管道系统用90度变向弯头结构设计

　　在流体输送管路的布设场景中，90度弯头是改变管路走向最常用的基础配件，广泛应用在给排水、暖通循环、工业流体输送、气动液压管路等多个工程场景中，不管是民用建筑的管线排布，还是工业生产装置的工艺管线搭建，都需要这类转向配件来完成管路的方向切换，规避布设路径上的结构障碍，适配整体管路的走向规划。这款90度弯头的建模过程，首先要匹配对接管路的公称通径参数，两端的连接端面要和同规格管道的接口尺寸完全契合，保证对接时的同轴度公差控制在工程允许范围内，避免安装后出现管路错位、密封面贴合不严导致的渗漏问题。弯头的弯曲半径设计参考了管路输送介质的特性，针对常规无磨损的流体介质，弯曲半径取1.5倍公称通径的常用值，既可以控制弯头自身的结构长度，

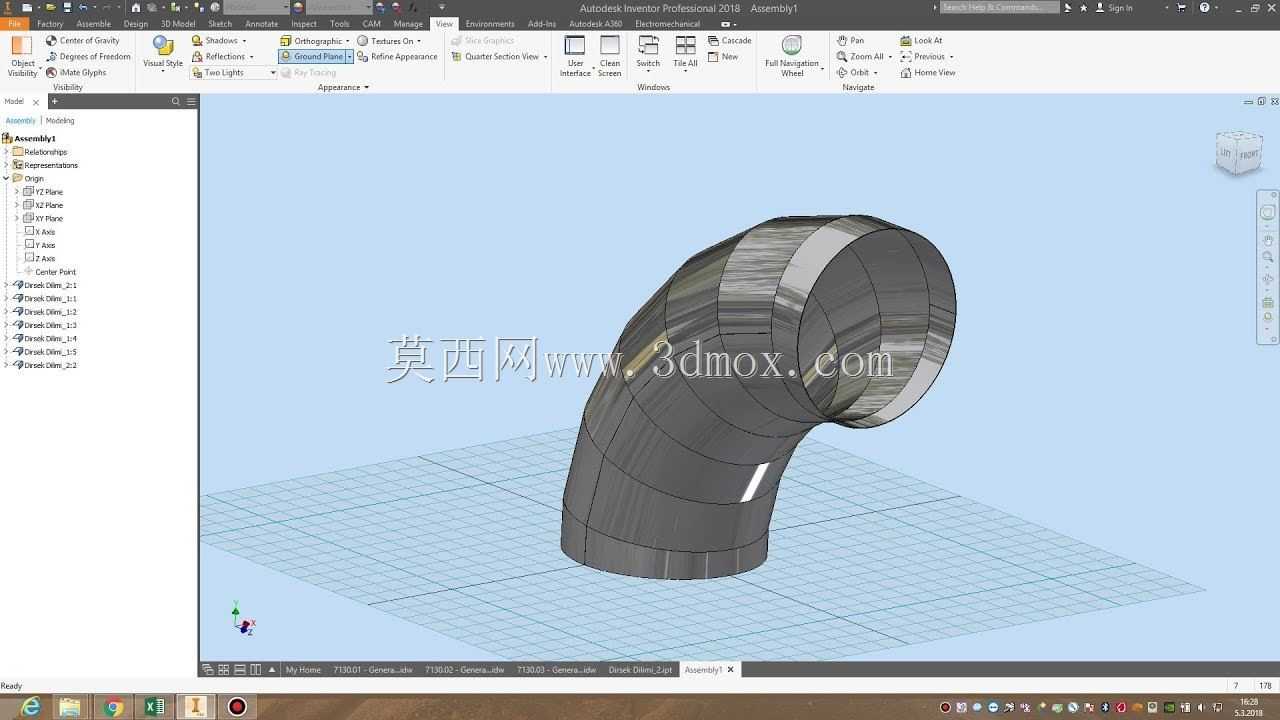

　　减少安装时占用的空间尺寸，也能避免弯曲半径过小导致介质流经时局部阻力陡增，造成管路系统的压力损失过大，影响输送效率。从结构细节来看，弯头的管壁厚度按照对应管路的公称压力等级选取，保证在额定工作压力下的结构强度，弯头的弯曲段做了等壁厚处理，避免弯曲成型过程中出现外侧管壁拉薄、内侧管壁堆料增厚的问题，保证整个弯头各个位置的承压能力一致，不会出现局部强度薄弱点。建模时先绘制两端的圆形接口草图，以弯曲中心为基准做扫掠路径，路径的圆弧段做了平滑过渡，两端保留足够长度的直段，方便和管道对接时的焊接或者法兰连接操作，直段长度满足常规安装操作的空间要求，不会因为直段过短导致现场安装时操作空间不足，影响连接可靠性。在实际工程选型中，

　　这类90度弯头的安装边界需要提前核算，要确认弯头的中心到端面的安装尺寸，在管路布设时预留对应的安装空间，避免和周边的管线、设备支架、建筑结构产生干涉。同时弯头的转向角度严格控制在90度，角度公差控制在工程允许的范围内，保证对接后两段管路的垂直精度，避免因为角度偏差导致后续管段安装时出现累积误差，影响整个管路系统的布设精度。针对不同的输送场景，这类弯头的结构可以做对应调整，比如输送含固体颗粒的浆体介质时，可以适当加大弯曲半径，降低介质对弯头外侧管壁的冲刷磨损，延长配件的使用寿命；如果是用于高压液压管路，可适当增加管壁厚度，提升承压能力，同时在接口位置做密封槽结构，适配高压密封的安装需求。建模过程中对弯头的内表面做了平滑处理，

　　扫掠生成的内壁没有突兀的折角或者台阶，减少介质流经时的紊流现象，降低流体噪声，同时也减少介质中的杂质在弯头位置的沉积，避免长期使用后出现管路通径变小、堵塞的问题。从安装适配性来看，这款弯头的两端接口可以适配多种连接方式，不管是焊接连接、法兰连接还是螺纹连接，都可以在这个基础模型上调整端部结构，不需要重新构建弯曲段的主体模型，提升设计复用率。在管路系统的应力核算中，90度弯头位置是管路应力集中的典型位置，建模时也预留了应力分析的优化空间，可根据实际工况的载荷情况，在弯头的外侧增加加强筋结构，或者调整局部壁厚，提升弯头在管路热胀冷缩、压力波动工况下的结构稳定性，避免长期运行后出现焊缝开裂、管壁破损的问题。
