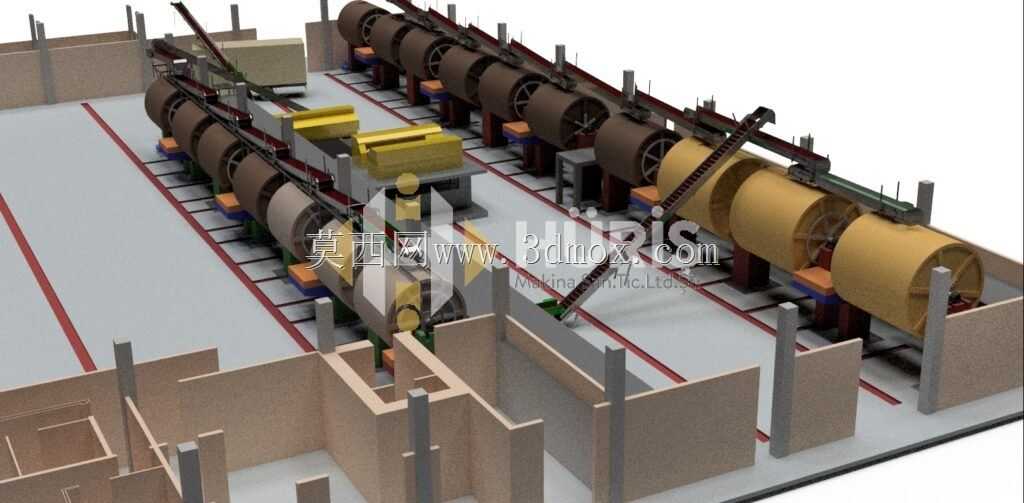

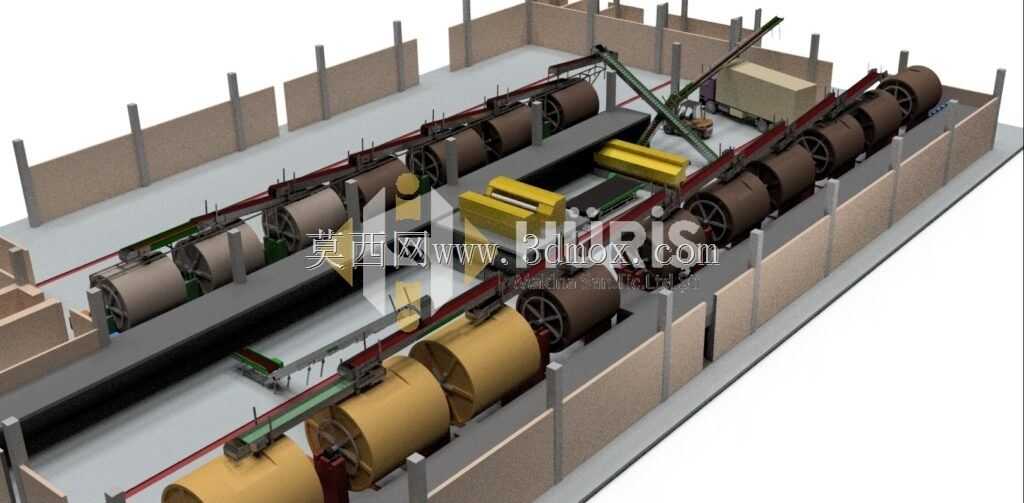

皮革生产车间整线设备布局三维设计

　　这套三维设计完整还原了制革生产车间的整线设备排布与厂房空间规划，核心围绕制革湿加工段的核心工序需求搭建。从实际生产场景来看，制革过程中浸水、浸灰、鞣制等重负载工序都依赖大型转鼓完成，模型中沿厂房两侧排布的多组不同规格转鼓，完全匹配实际生产中不同皮料处理量、不同工序的设备选型逻辑——大直径转鼓对应批量化的主鞣工序，小直径转鼓可用于复鞣、染色等精细化处理环节，设备间距预留了足够的操作与检修通道，符合车间安全操作规范。

　　设备排布上充分考虑了物料流转的动线逻辑，跨置在转鼓组上方的输送机构可实现皮料在不同工序转鼓间的自动化转运，避免人工搬运带来的效率损耗与物料损伤，中间通道预留的辅助操作工位，可满足皮料装卸、工序抽检、设备日常维护的空间需求。厂房围护结构采用混凝土立柱加轻质隔断的设计，既满足了重型设备的承重要求，也划分出了清晰的生产作业区域，避免不同工序间的交叉干扰。

　　从设计思路层面，这套布局优先平衡了产能效率与空间利用率，转鼓采用双排对称排布的方式，将物料输送路径压缩到最短，中间的输送桁架可同时覆盖两侧所有转鼓的上料、下料点位，减少了冗余的输送环节。设备安装边界的设定完全贴合工业厂房的常规柱网尺寸，立柱与设备外轮廓的间距预留了管道铺设、电气布线的空间，转鼓的基础安装位置避开了厂房结构的受力薄弱点，满足重型动载设备的安装承重要求。

　　细节设计上，模型还原了转鼓的传动端、进出料口的结构位置，输送设备的走行路径与转鼓进料点位精准对齐，车间内的辅助箱体结构对应生产过程中的化工料暂存、皮料临时周转的功能区域，整体布局完全符合制革车间的实际生产流程逻辑，可作为新建制革产线规划、现有车间改造布局的三维参考，帮助结构设计人员快速校验设备排布的合理性，提前排查动线干涉、空间不足等实际安装运行中可能出现的问题。
