摩托车排气系统用重责任喉箍式排气夹

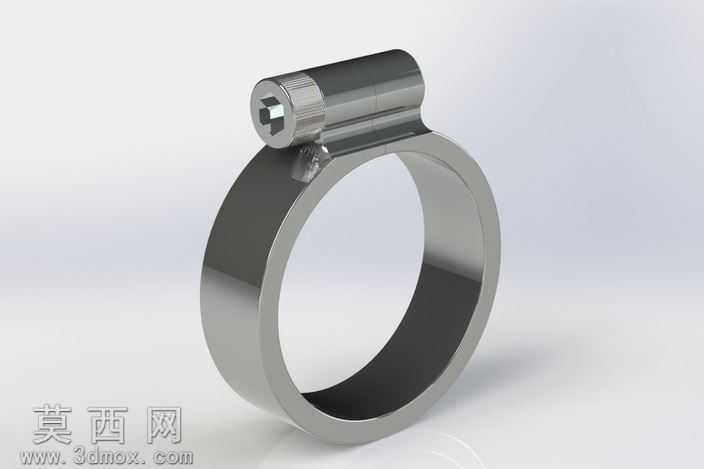

本排气夹三维模型采用SolidWorks进行参数化建模，整体结构围绕环形抱合锁紧的核心功能展开设计，建模过程中先绘制环形箍带的截面轮廓，通过拉伸命令生成基础环形主体，针对箍带与锁紧座的衔接位置做了圆角过渡处理，避免应力集中问题。锁紧机构部分单独建模，先构建内六角螺栓的标准六角柱体与螺纹段，再匹配锁紧座的卷边包裹结构，还原了喉箍类零件螺栓旋紧时带动箍带收窄的运动逻辑，所有配合面均按照实际装配公差预留间隙，保证模型可直接用于虚拟装配验证。渲染阶段采用金属不锈钢材质，调整材质的反射率与粗糙度参数，还原不锈钢零件表面的哑光金属质感，对锁紧螺栓的滚花位置做了纹理贴图处理，清晰呈现滚花的防滑纹路细节，场景采用柔和的漫反射打光，避免金属表面出现过曝的高光区域，同时添加微弱的环境反射效果，提升模型的真实感。结构设计上，该排气夹属于重载荷型喉箍，箍带采用加宽加厚的截面设计，相比普通喉箍拥有更高的抱紧强度，可适配摩托车排气系统的高温振动工况，锁紧座与箍带采用一体弯折成型的结构设计，减少焊接拼接带来的强度短板，内六角螺栓的选型匹配大扭矩锁紧需求，可提供足够的锁紧力避免排气管道连接处漏气脱落。设计思路围绕摩托车排气系统的实际使用场景展开，充分考虑排气管道工作时的热胀冷缩特性，箍带的环形内径预留了合理的形变余量，螺栓的行程范围覆盖管道公差波动区间，整体结构无多余冗余设计，在保证结构强度的前提下尽可能控制零件重量，同时兼顾安装便利性，仅需使用标准内六角扳手即可完成锁紧操作，无需特殊工装，模型同时导出了STL、STEP等通用格式，可兼容多数三维软件打开使用，也可直接导入切片软件用于3D打印样件验证。
