直径1400规格工业转子结构设计

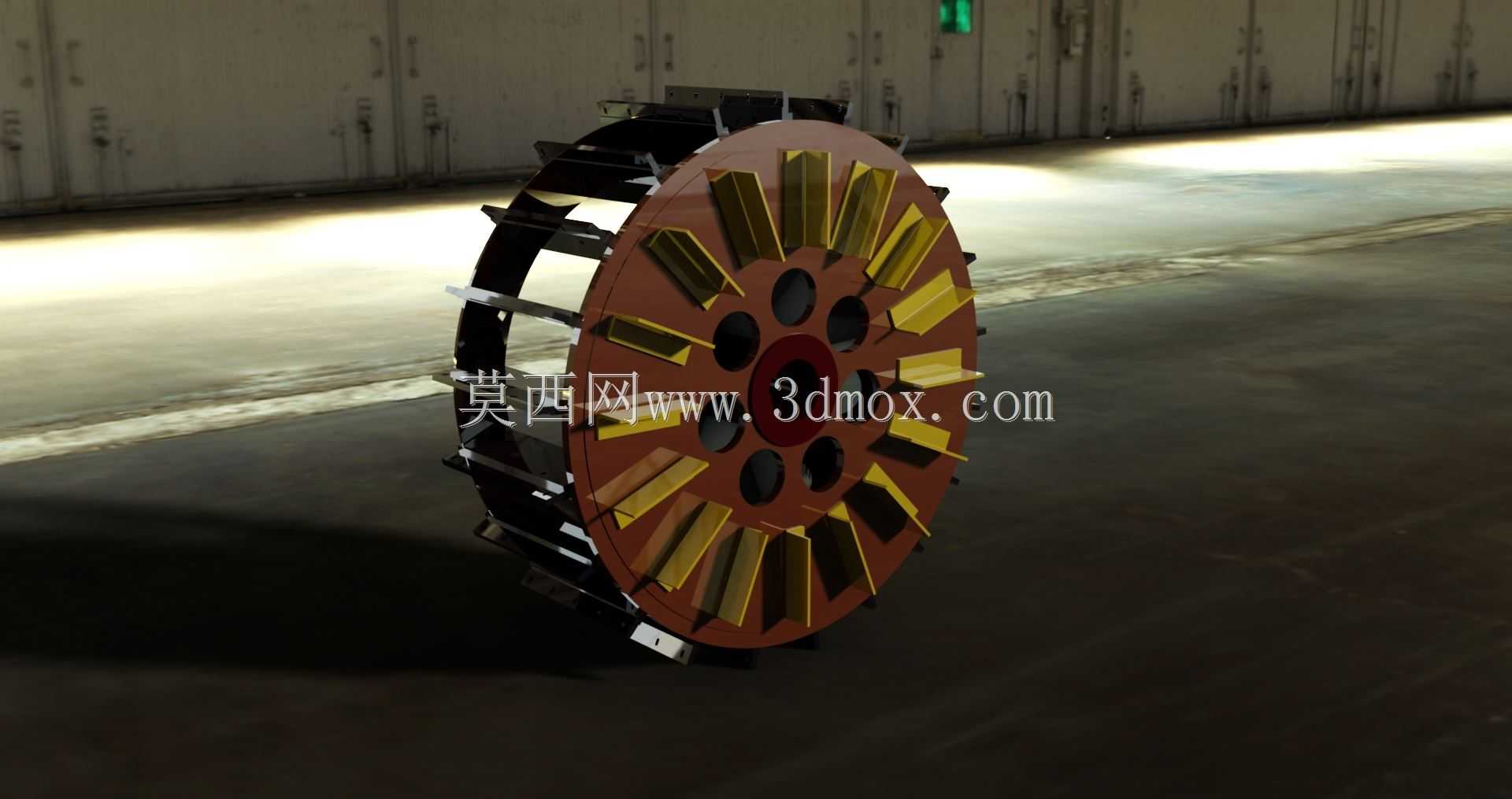

　　该转子部件主要应用于需要大直径旋转作业的工业设备场景，常见于物料筛分、表层破碎、农田耕整、路面铣刨类设备的执行端，作为直接接触作业介质的核心旋转构件，其结构稳定性直接决定整台设备的作业效率与连续运行时长。从结构设计逻辑来看，该转子采用辐条式轮盘搭配周向均布作业齿的布局，中心设置带通孔的轮毂安装位，周向均匀分布的8个减重孔既降低了转子整体转动惯量，又能在高速旋转过程中减少风阻损耗，同时为安装过程中的对位操作提供了工艺孔位。轮盘外缘的作业齿采用倾斜排布方式，每个齿片与轮盘端面保持固定夹角，这种排布方式能够在转子旋转切入作业介质时，让齿片以渐进方式接触物料，避免垂直冲击带来的结构应力集中，同时减少作业过程中的卡滞概率。

　　齿片与轮盘的连接采用嵌入式定位加焊接固定的工艺，每个齿片根部都设置有与轮盘外缘贴合的定位台阶，装配时能够快速保证所有齿片的伸出长度一致，避免因齿片高度差导致的旋转动平衡超标问题。从安装边界来看，该转子中心安装孔适配常规工业设备的输出轴径，轮毂端面预留有螺栓紧固的沉孔位，安装时可通过端面键与平键双重定位传递扭矩，能够适配正反转两种作业工况，不会出现单向受力导致的连接松动。转子整体直径1400mm的尺寸规格，决定了其作业幅宽能够覆盖常规工业设备的单次作业范围，不需要额外搭配多组转子拼接即可满足大部分作业场景的幅宽要求，轮盘主体采用高强度钢板焊接成型，齿片表面可根据作业介质的磨损程度选择堆焊耐磨层或者更换硬质合金齿片，

　　后期维护时不需要整体更换转子，仅需替换磨损超限的单个齿片即可，大幅降低设备运维成本。在动平衡设计层面，该转子在建模阶段就对周向所有齿片的重量进行了对称配平，轮盘上的减重孔采用对称等径设计，加工完成后仅需对轮毂位置进行少量去重即可达到G6.3级的动平衡精度要求，能够适配最高每分钟数百转的作业转速，不会出现高速旋转下的整机抖动问题。实际作业过程中，倾斜排布的齿片在旋转时会带动接触的介质产生定向抛送效果，在筛分作业场景下能够让表层物料沿齿片倾斜方向向侧边推移，避免物料在转子中部堆积；在破碎作业场景下，倾斜齿片能够以剪切方式替代传统的冲击破碎，减少硬质物料对齿片的崩损概率；在农田作业场景下，该结构的转子能够将表层土壤切开并向侧边翻抛，

　　不会出现黏土粘附在轮盘上的问题。转子的辐条支撑结构采用等强度设计，每根辐条的截面尺寸从轮毂到轮缘逐渐过渡，既保证了旋转过程中能够承受齿片传递的径向冲击载荷，又不会因为辐条过粗导致整体重量过大，增加驱动端的负载。从装配工艺角度考虑，该转子的所有零部件都采用常规板材、型材加工，不需要特殊的定制铸锻件，普通机械加工厂即可完成全流程加工制造，焊接完成后仅需对轮盘端面、轮毂内孔进行机加工保证装配精度，其余非配合面不需要额外精加工，能够有效控制加工成本与生产周期。在实际选型适配时，需要注意驱动端的输出扭矩要匹配转子的作业阻力，尤其是在重载作业场景下，要校核轮毂连接螺栓的剪切强度，避免长时间大负载作业下出现螺栓剪断的故障；同时转子安装时要保证两端轴承座的同轴度误差在允许范围内，否则会导致轴承偏磨，缩短轴承的使用寿命。
