工业用VP1300型真空膜压加工设备

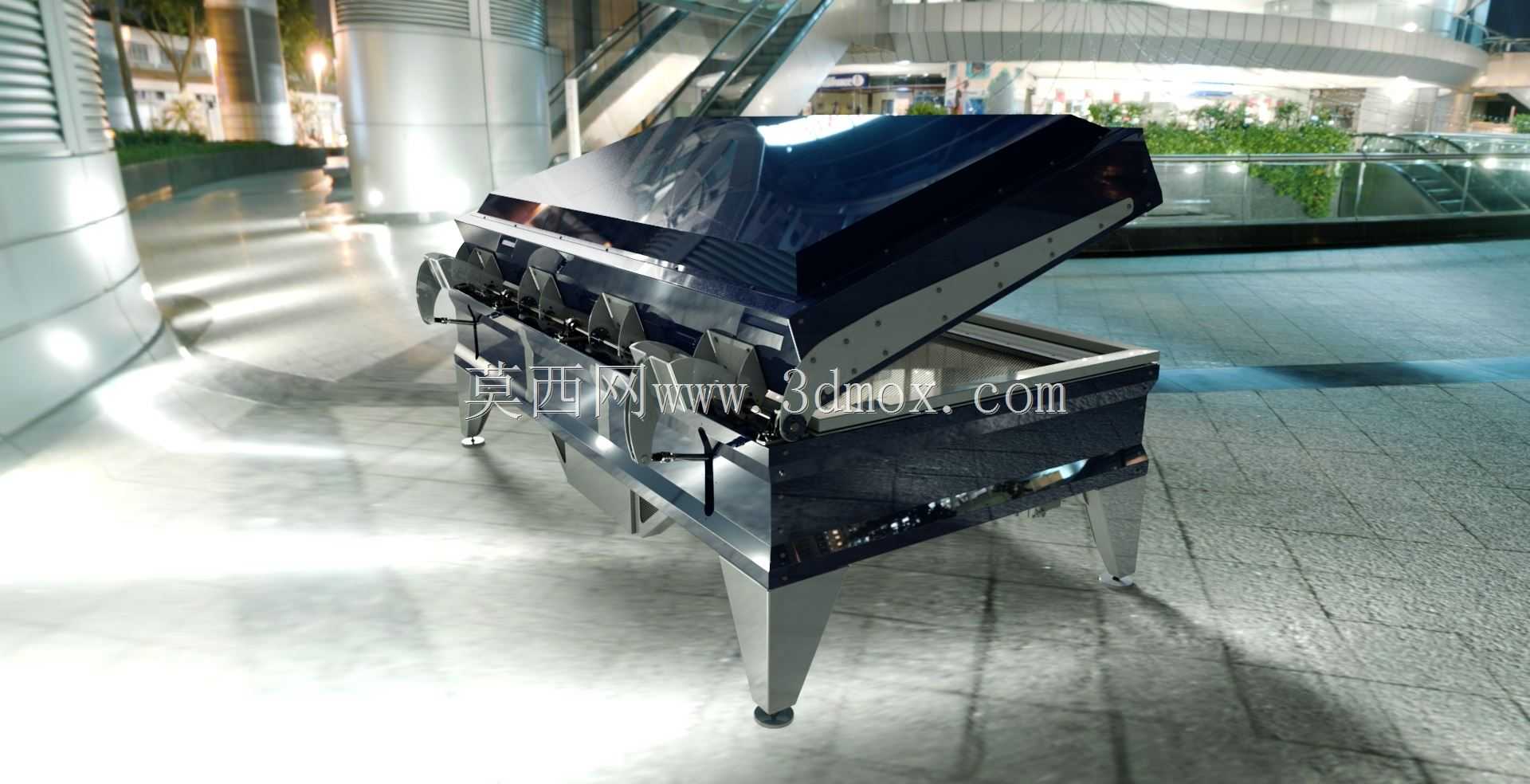

　　这款真空膜压设备的三维结构完整还原了实体设备的全部装配关系，从支撑脚到上盖开合机构、内部真空腔体的布局都做了1:1的结构复刻，没有做不必要的结构简化，能直接用于设备选型参考、结构拆解学习以及同类型设备的改型设计参考。从实际应用场景来看，这类设备主要面向板式家具表面覆膜、装饰板材贴面加工、广告板材热覆贴合、非金属板材的曲面压合成型工序，在家具制造车间、装饰材料加工产线、广告标识制作工坊都能看到同类型设备的部署，相比普通冷压或者热压设备，它依靠真空负压实现均匀施压，不会出现局部压力过大导致的板材变形、覆膜起皱问题，尤其适合带浅浮雕、曲面造型的装饰面板加工，施压过程中膜材能完全贴合板材表面的凹凸纹理，不会出现边角漏压、贴合不牢的质量缺陷。

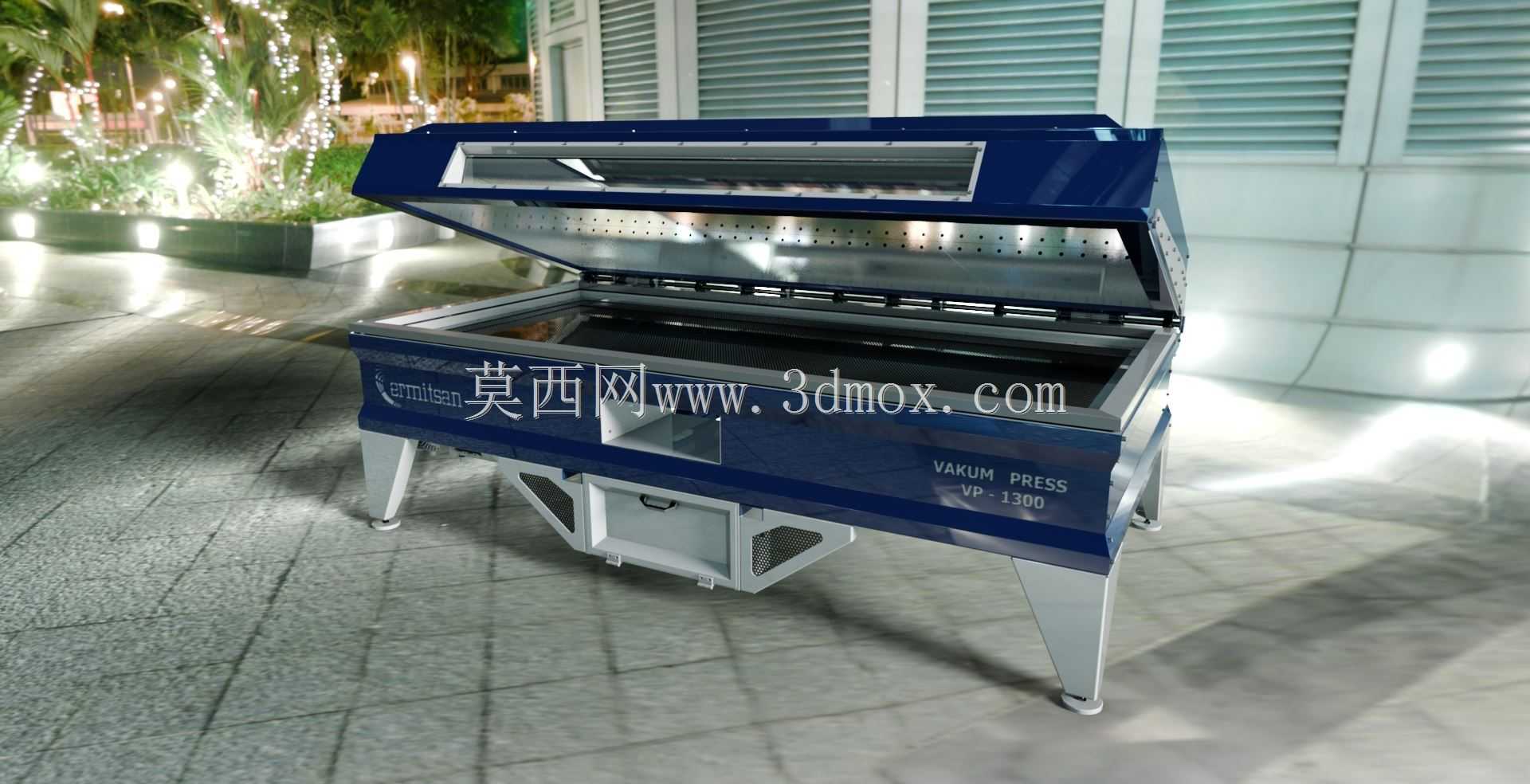

　　设备的功能结构设计围绕真空施压的核心逻辑展开，上盖采用可翻转的铰链式结构，开合角度经过实际作业验证，能满足整幅板材的上下料操作需求，上盖边缘布置了整圈密封胶条，合盖后能和下部腔体形成完全密闭的空间，配合内置的真空抽气接口快速抽取腔体内空气，让覆盖在工件表面的膜材在大气压作用下均匀压紧在工件表面，部分同类型设备还会在腔体内布置加热模块，让膜材在受热状态下软化贴合，进一步提升复杂曲面的贴合效果。下部腔体采用整体焊接的箱型结构，侧壁做了加强筋布局，避免抽真空时腔体受外部大气压作用出现形变，保证长期使用后的密封性能稳定，四条支撑腿采用折弯焊接的钢结构件，腿部分布的安装孔位可以直接和地面预埋螺栓固定，抵消设备作业时的振动，也能根据车间地面的平整度调整安装高度，保证腔体处于水平状态，避免工件放置时出现滑移。

　　从设计思路上看，这款设备没有采用复杂的多轴联动结构，所有结构都围绕稳定施压、操作便捷、维护方便的核心需求设计：上盖的开合助力机构隐藏在腔体后侧，操作人员不需要施加过大的力就能完成上盖的开合动作，降低一线操作工人的劳动强度；控制模块集成在腔体前侧的预留安装位，操作面板高度刚好适配站立操作的视线高度，不需要弯腰或者抬手就能完成参数设置、启动停止的操作；真空管路的布局沿着腔体侧壁走线，所有管路接口都布置在设备后侧，不会和上下料的操作区域产生干涉，也方便后期维护时快速排查管路漏气问题。设备的外形尺寸适配常规1220*2440mm标准板材的加工需求，安装时只需要在设备后侧预留真空管路、供电线路的走线空间，前侧预留不小于1.5米的上下料操作空间，左右两侧预留0.8米的维护通道就能满足部署要求，不需要额外做复杂的地基处理，普通硬化车间地面就能满足安装承重要求。

　　从结构细节来看，腔体内部的承料平台采用整面铣平的钢板制作，平面度误差控制在合理范围内，保证工件放置时不会出现翘边，平台表面做了防锈处理，避免长期使用过程中锈迹污染工件背面；上盖内侧的压框结构做了圆角过渡，不会在合盖过程中刮伤膜材表面；支撑腿和腔体连接的位置做了三角加强筋焊接，能承受满负载加工时的整体重量，不会出现长期使用后的腿体变形问题。整个设备的结构拆分逻辑清晰，所有外购件比如密封胶条、铰链、真空接口都采用行业通用标准件，建模时也保留了标准件的安装接口尺寸，做改型设计时不需要重新调整接口位置，能直接调用对应标准件模型完成装配，大幅缩短同类型设备的设计周期。
