3.5mm规格板载音频插孔连接器结构

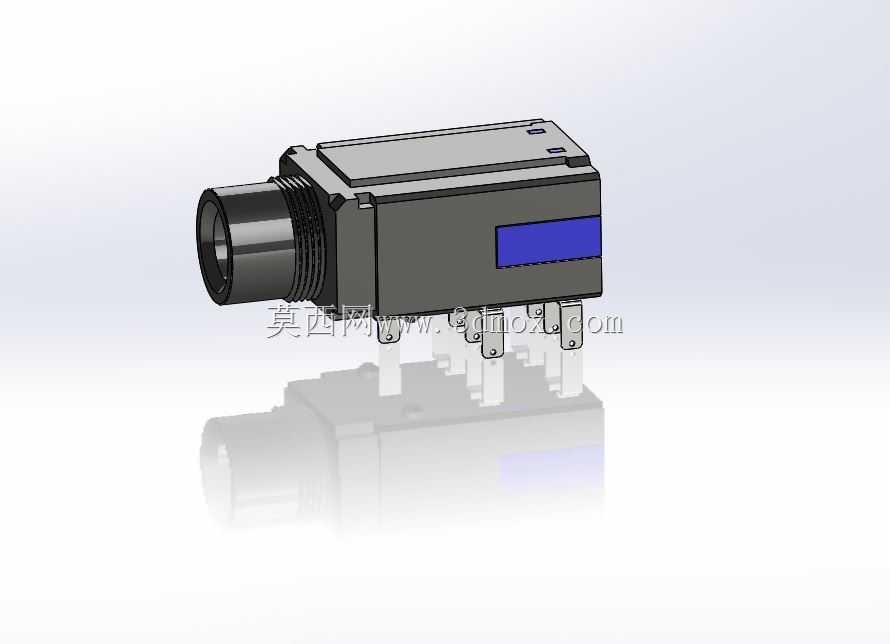

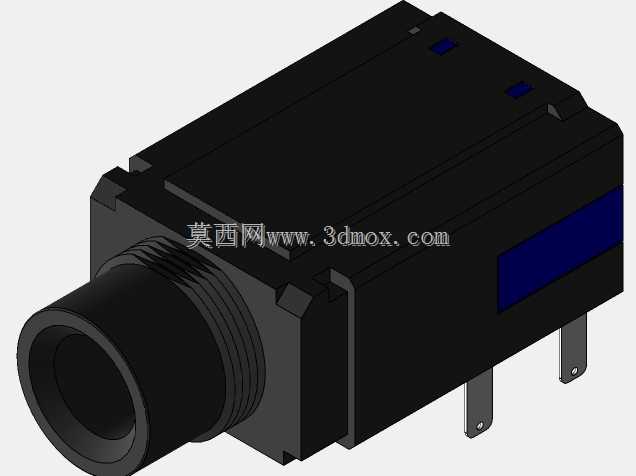

　　做消费类电子结构设计快十二年，经手的板载接插件选型和建模少说也有几百种，这类卧式音频插孔是音频输入输出回路里最常见的板端连接部件，日常接触的桌面音箱、便携功放、工控音频采集终端、车载影音面板、家用网络机顶盒的PCB板上，基本都能看到同结构的接插件。这次建模的这款是卧式插装的3型音频插孔，也就是行业里常说的3.5mm三级杰克插座，建模的时候最先卡的是安装边界尺寸——毕竟这类元件是要过波峰焊直接插在PCB上的，插脚的位置度、本体和板边的安全间隙要是没卡准，打样回来要么插不进板，要么和周边的电容、结构壳体的避让筋撞位。先从插装端说起，这款插孔的四个直插引脚是按标准2.54mm网格间距排布的，引脚直径0.6mm，对应PCB上的开孔要留0.

　　2mm的插装间隙，避免波峰焊时孔壁沾锡导致元件浮高；本体的安装高度从PCB板面算起到顶部是11.2mm，前端的插接口伸出PCB板边的长度是8.7mm，刚好匹配常见的设备面板开孔——面板上开直径6.2mm的圆孔就能让插头顺利插入，不会出现插到底被面板顶住、接触不到内部弹片的问题。很多新手建模的时候容易忽略弹片的接触行程，这款插孔内部有三组接触弹片，分别对应左声道、右声道和公共接地端，弹片的预压行程留了1.2mm，也就是说当标准3.5mm音频插头插入到底时，弹片的形变量刚好控制在材料弹性形变区间内，不会因为反复插拔产生塑性变形导致接触不良，建模时特意把弹片的弯折R角做到了0.3mm，避免应力集中在弯折点，实际量产时这个R角要是做小了，

　　插拔几千次之后弹片就会断裂失效。再看外壳的屏蔽结构，这款插孔的金属外壳是整体冲压折弯成型的，侧面预留了两个焊盘脚，焊接时可以直接和PCB上的接地覆铜连在一起，既能固定元件防止插拔时本体晃动，又能起到电磁屏蔽的作用，避免板上的开关电源干扰串进音频回路产生底噪；外壳上的蓝色标识块是防呆设计，对应PCB丝印上的标记位，贴片插件的时候工人不会把方向装反，毕竟引脚是不对称排布的，装反了声道定义就全错了，返工要拆焊很麻烦。实际选型的时候还要注意插拔力的参数，这款结构的插拔力控制在3N到8N之间，插入的时候不会太涩难插，拔出的时候也不会太松导致插头轻易脱落，内部的弹片接触压力是按1.5N设计的，保证接触电阻小于30毫欧，

　　不会因为接触压降产生音频信号失真。建模的时候把插接口内部的防尘台阶也做出来了，就是插口内部靠近端面的那圈凸起，能阻挡日常使用时的灰尘、细小碎屑顺着插头缝隙掉进元件内部，避免弹片接触点积灰导致接触不良；本体尾部的引脚封胶槽也按实际结构还原了，量产时这个位置会注一圈密封胶，挡住波峰焊时的助焊剂蒸汽顺着引脚缝隙钻进插孔内部，污染接触弹片。很多做结构的同行容易忽略这类接插件的包络空间，建模时除了元件本身的实体尺寸，还要在本体上方留2mm的操作空间，方便维修时拆焊，在插接口前方留15mm的插头插拔空间，不能在这个范围内布置壳体的加强筋或者其他板上元件，不然插头插不到位。另外这款插孔的耐温参数是按波峰焊260摄氏度持续10秒设计的，建模时外壳的壁厚做到0.3mm，既能保证冲压成型的结构强度，又不会因为壁厚太大导致焊接时热量传不进去，出现虚焊的问题。之前做一款便携录音笔的结构时，一开始选的是立式音频插孔，后来因为整机厚度限制换成了这种卧式结构，当时就是靠准确的三维模型提前核对了安装间隙，把PCB上的电解电容挪了2mm位置，避开了插孔的本体，打样回来一次装配成功，没有出现干涉问题。这类接插件虽然是小元件，但在音频回路里的作用很关键，弹片的接触可靠性直接影响音频信号的传输质量，建模时每一个尺寸都要和实际量产的元件参数对齐，不能凭感觉画大概的外形，不然到了试产阶段问题会集中爆发，要么装不上，要么接触不良，反而耽误项目进度。
