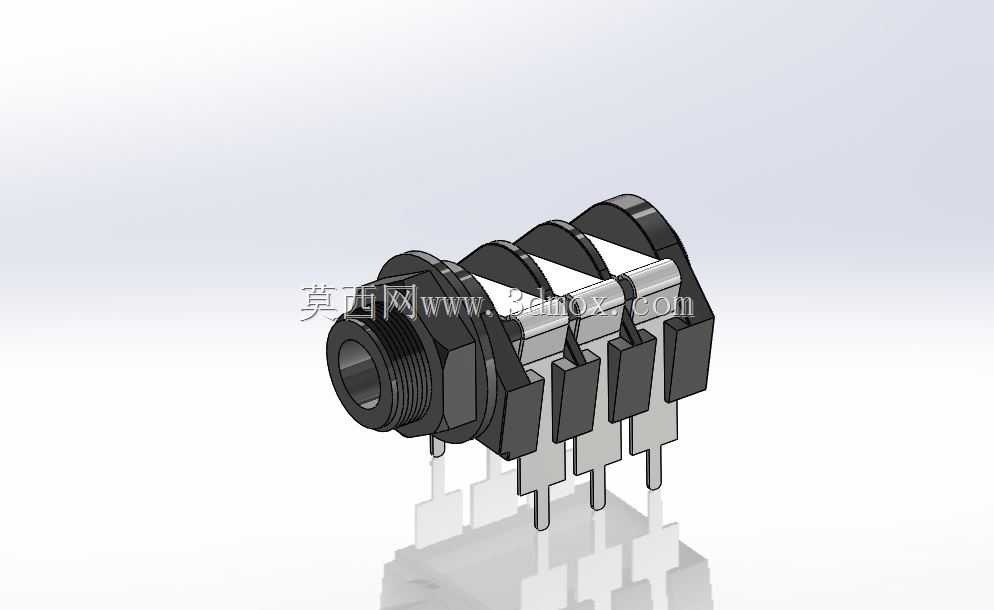

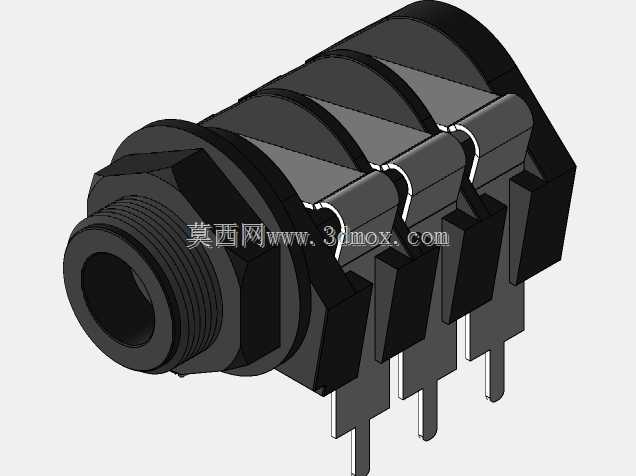

卧式多引脚板载6.35mm音频插孔结构

　　这款板载音频插孔主要面向音频设备内部的信号接驳场景，常见于调音台、专业功放、效果器、外置声卡等需要接入6.35mm大三芯/大二芯音频插头的设备，用来实现音频信号的稳定传输，同时兼顾板端焊接的可靠性与安装后的结构强度。从实际使用场景来看，这类插孔需要承受频繁的插头插拔动作，因此结构设计上首先考虑了插拔寿命与接触稳定性，内部接触弹片采用分段式结构，分别对应插头的接地、左声道、右声道触点，插拔过程中弹片的形变行程经过校核，既保证插头插入后有足够的接触压力避免信号虚接，又不会因为弹力过大导致插拔手感生涩、加速弹片疲劳失效。

　　从安装边界来看，这款插孔采用卧式板载安装方式，插脚为直插式设计，适配常规1.6mm厚度的PCB板，插脚间距符合通用音频连接器的布板规范，焊接后插孔主体与PCB板面平行，插孔的外露端伸出设备面板，面板开孔尺寸匹配插孔前端的螺纹锁紧结构，安装时可以通过配套的六角螺母从面板外侧将插孔锁紧固定，避免插拔过程中插孔受力松动导致焊盘脱落。插孔主体的外形尺寸经过紧凑化设计，在满足内部弹片排布与绝缘距离要求的前提下，尽可能压缩了PCB板上的占用空间，布板时可以在相邻位置排布其他同类型接口，不会出现结构干涉。

　　设计思路上，这款插孔的绝缘基座采用耐温工程塑料材质，能够适配波峰焊的加工温度，不会在焊接过程中出现形变、融化导致内部触点错位的问题。金属外壳部分采用一体式冲压成型结构，除了作为结构支撑之外，还具备电磁屏蔽作用，能够减少外界电磁干扰对音频信号的影响，降低信号传输过程中的底噪。前端的螺纹接口除了用于面板固定之外，还可以适配不同厚度的设备面板，通过调整螺母的锁紧位置兼容1mm到3mm厚度的面板安装需求，提升了产品的适配范围。

　　从功能特性来看，这款插孔支持平衡与非平衡两种音频信号传输模式，当插入大二芯单声道插头时，对应的声道触点与接地触点导通，实现单声道信号传输；插入大三芯立体声插头时，三个触点分别对应接地、左、右声道，实现立体声信号传输，内部的弹片触点采用镀金处理，降低接触电阻，减少信号传输过程中的损耗，同时避免长期使用后触点氧化导致的接触不良问题。插孔尾部的定位柱在焊接时可以插入PCB对应的定位孔中，在过波峰焊的过程中不会因为锡流的冲击出现位置偏移，提升焊接良率，插脚的长度经过优化，穿过PCB后露出的长度刚好满足焊锡浸润的要求，不会因为插脚过长导致焊盘之间连锡，也不会因为插脚过短导致焊接强度不足。

　　在实际选型应用中，这类插孔需要重点关注插拔力参数、接触电阻、绝缘耐压这几个核心指标，这款结构的插拔力控制在行业通用的合理区间，单脚接触电阻小于20毫欧，绝缘耐压能够满足常规音频设备的安规要求，相邻触点之间、触点与外壳之间的绝缘电阻足够高，不会出现信号串扰或者漏电的问题。外壳的接地引脚在焊接后与设备的接地层连通，能够将屏蔽层的干扰信号直接导入大地，进一步提升信号传输的稳定性，即使在电磁环境较为复杂的演出设备、工业音频设备中使用，也能保证信号传输的纯净度。
