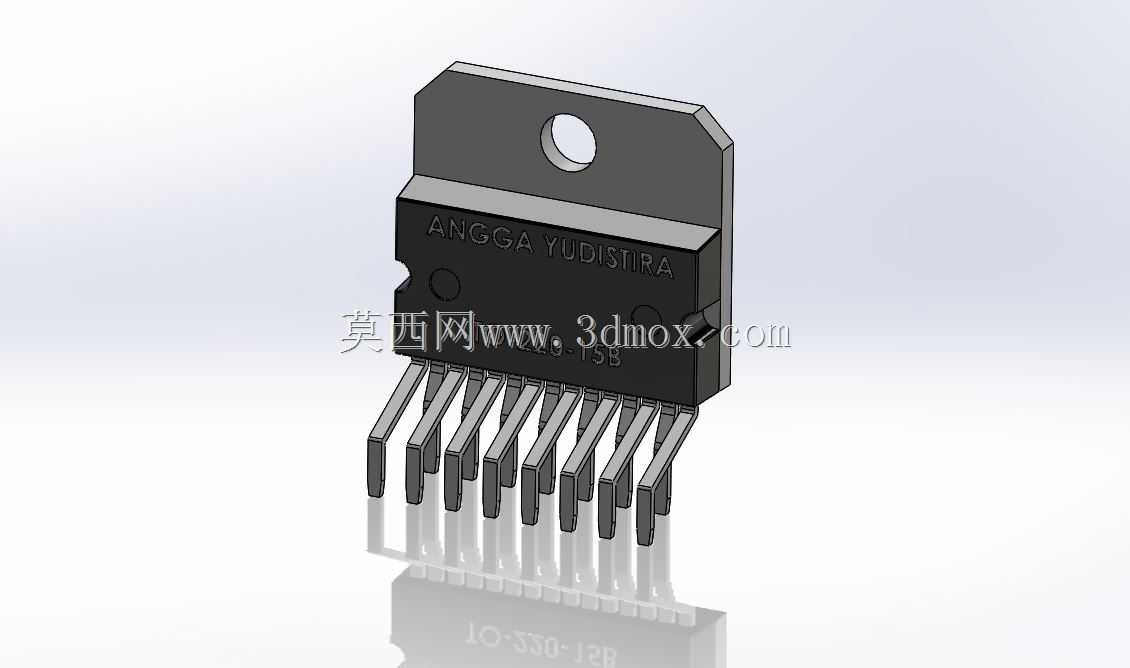

TO-220封装TDA7294功率放大器三维结构

　　在音频功率放大电路的硬件设计环节，直插式封装的功率放大芯片是桌面功放、车载音频单元、工业广播驱动模块里的核心器件，TDA7294作为常用的高保真音频功率放大芯片，采用TO-220-15的单列直插封装形式，其三维结构的精准还原，对PCB布局、散热结构匹配、整机装配干涉校验都有实际工程价值。做这类电子元器件的三维建模时，首先要明确引脚的排布逻辑，15根引脚沿封装本体单侧等距排布，每根引脚的截面尺寸、伸出长度、折弯弧度都要和实际量产器件保持一致，引脚间距严格遵循行业通用的TO-220封装标准，避免在PCB装配环节出现引脚插不进过孔、相邻引脚短路的问题。封装本体上方的散热固定孔是设计时需要重点关注的结构，这个圆孔的位置、

　　孔径大小直接决定了散热片的安装适配性，实际应用中这类功率芯片工作时会产生不小的热损耗，必须通过金属散热片将热量导出，建模时要保证固定孔的中心距、孔边到封装本体边缘的距离和实物完全匹配，才能让散热片安装后贴合紧密，不会出现压接偏移、接触间隙过大导致热阻升高的问题。封装本体的塑封部分采用带切角的异形轮廓，顶部的圆弧过渡、侧面的拔模斜度都还原了真实注塑封装的工艺特征，本体表面的标识区域预留了字符刻印的平面，不会因为曲面弧度导致标识印刷模糊。从实际应用场景来看，这类芯片常被用在单声道或者双声道的音频功放电路里，工作电压范围宽，输出功率足以驱动中小功率的动圈扬声器，在做整机结构设计时，不仅要考虑芯片本身的占位空间，还要预留出散热片的安装空间，

　　以及引脚焊接后焊盘的爬电距离，三维模型里准确还原的本体厚度、引脚伸出长度，可以帮助结构工程师在设计机箱内部腔体时，提前核算芯片加散热片的总高度，避免出现散热片顶到机箱盖板、和周边电容电阻元件发生空间干涉的问题。建模过程中对引脚的折弯角度做了精准还原，实际量产的TO-220封装芯片引脚并非垂直于本体平面，而是带有轻微的外张角度，这个细节如果忽略，在做PCB虚拟装配时就会出现引脚和过孔对位偏差的误判，导致后续开模或者打样时出现装配故障。另外，塑封本体和金属散热背板的结合位置也做了分层还原，金属背板紧贴塑封本体的背面，是热量传导的核心路径，建模时明确区分了塑封部分和金属背板的厚度边界，方便后续做热仿真的时候赋予不同的材料属性，

　　更准确地模拟芯片工作时的热量传导路径。在做设备选型匹配时，这个三维模型可以直接导入常用的机械设计软件，和周边的接线端子、滤波电容、电位器等元件做装配校验，确认整个功放板的元件布局是否合理，走线空间是否充足，不需要等到实物打样阶段才发现结构冲突，能有效缩短硬件开发的迭代周期。对于维修替换场景来说，准确的三维尺寸也能帮助维修人员判断待替换的芯片是否能适配原有设备的散热结构和安装空间，避免买回来的元件因为封装尺寸偏差无法安装。整个模型的结构细节完全贴合量产器件的实际形态，没有做多余的简化或者夸张的艺术处理，每一处倒角、每一个平面的位置都参考了实际器件的测量尺寸，能够满足结构设计、装配校验、热仿真分析等多场景的工程使用需求。
