直插式双排十二脚推拉自锁电子开关结构

　　在消费电子、工业控制板卡、小型通讯设备的板级电路设计中，这类直插式推拉开关是实现电路通路切换、功能档位选择的核心无源元件，常被布置在PCB板的边缘操作位，供使用者通过按压或抽拉滑杆实现两路独立电路的同步通断控制，适配需要双回路同步切换的场景，比如音频设备的声道切换、小型工控模块的信号通路选择、手持检测设备的档位转换，相比侧拨式滑动开关，推拉式的操作受力方向与板面垂直，不会在操作时对PCB焊点产生侧向剪切力，在经常需要反复操作的设备上，能大幅降低焊盘脱落、引脚脱焊的失效概率。

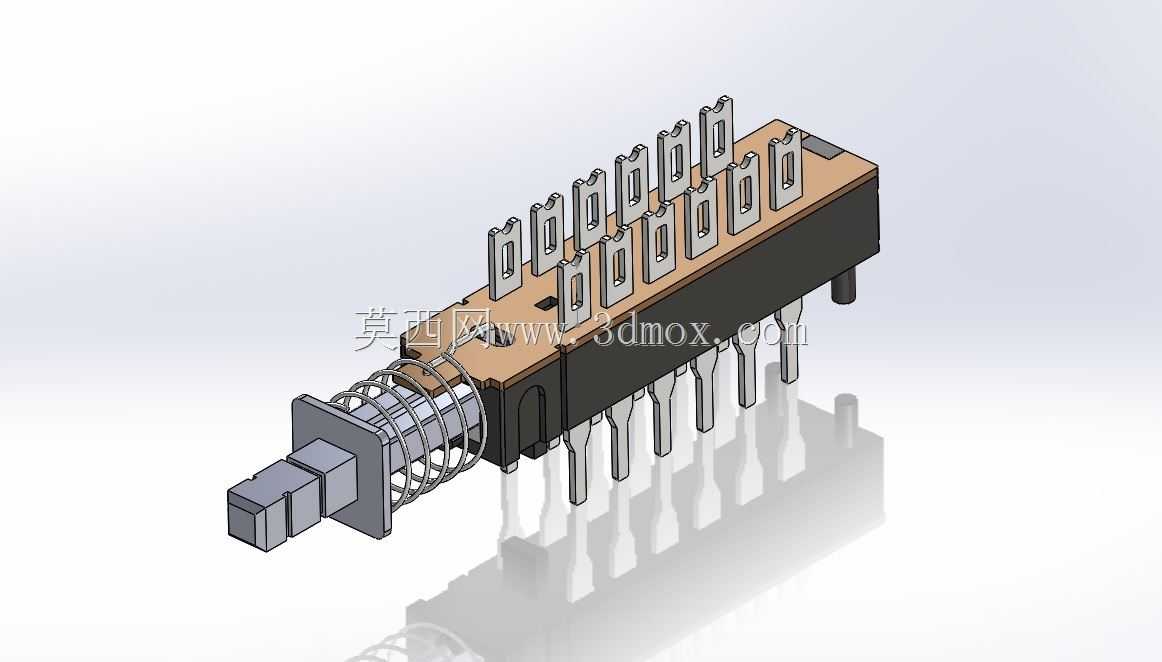

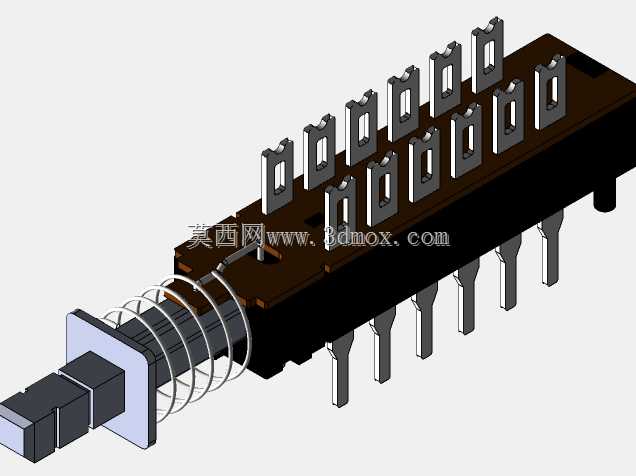

　　从结构设计逻辑来看，这款开关采用双排12引脚直插布局，每排6个引脚对应两路独立的触点回路，也就是DPDT双路双掷的触点架构，滑杆部位内置复位弹簧，推拉动作时弹簧提供操作反馈力与自锁保持力，当滑杆推至锁定位置时，内部两组动触点同时与对应静触点压合，两路电路同步接通，拉出滑杆时触点断开，弹簧带动滑杆复位，整个动作行程控制在3mm以内，既保证操作时的清晰段落感，又不会因为行程过长占用过多板上纵向空间。外壳部分采用耐高温绝缘塑脂基座，金属引脚采用镀锡处理，既能满足波峰焊、回流焊的高温焊接要求，又能在长期使用中避免引脚氧化导致的接触电阻升高，顶部的金属固定片除了加固内部塑壳结构外，还能在插件时提供定位基准，装配时可以先将固定片卡入PCB对应的定位孔中，再对12个引脚进行焊接，避免焊接过程中开关本体偏移导致的引脚错位。

　　在安装边界设计上，这款开关的引脚间距采用标准2.54mm直插排距，完全适配通用万用板、标准PCB的孔位设计，引脚伸出塑壳底部的长度为3.2mm，刚好满足常规1.6mm板厚PCB的焊接要求，焊锡熔化后能在引脚根部形成饱满的焊点，不会因为引脚过长导致焊接后背面焊点突出过多，影响板卡的装配间隙。开关本体的总宽度为12.8mm，总长度含滑杆弹出状态为28mm，滑杆的操作端设计成扁方形结构，既可以直接用手指操作，也可以外接加长按键帽，适配不同设备的外壳开孔尺寸，塑壳本体两侧设计有微小的导向凸台，在装入设备外壳的安装槽时，凸台可以与槽位内壁配合，避免开关在槽内发生转动，保证操作力始终沿滑杆轴向传递。

　　从实际选型适配的角度，这类开关的触点额定电流通常设置在1A以内，适配小信号回路的切换需求，内部触点采用铜合金镀银工艺，接触电阻控制在20mΩ以下，在小信号传输场景下不会因为接触压降影响信号质量，弹簧部分采用不锈钢材质，经过上万次推拉测试后弹力衰减不超过10%，能满足消费电子类产品全生命周期的操作频次要求。建模过程中需要重点关注引脚的共面度公差，所有引脚的底部端面需要控制在同一平面内，平面度公差不超过0.1mm，否则插件时会出现部分引脚无法插入PCB孔位的问题，滑杆与塑壳基座的配合间隙控制在0.05mm到0.1mm之间，既要保证滑杆推拉动作顺畅无卡滞，又要避免间隙过大导致滑杆晃动，影响触点的对位精度。内部的动触点臂需要设计合理的预压变形量，当滑杆推到位时，触点臂的变形量产生的正压力能保证触点之间可靠接触，即使在设备受到振动冲击的工况下，也不会出现触点瞬断的问题。

　　在板卡布局时，需要注意开关本体周围3mm范围内不要布置过高的元器件，避免滑杆动作时与周边元件发生干涉，焊接时的引脚温度需要控制在260℃以内，单次焊接时间不超过5秒，避免高温传导到塑壳内部导致基座变形、触点移位。这类推拉开关相比同规格的拨动开关，操作时的受力更均匀，自锁结构的定位更清晰，在需要频繁操作、对操作手感有明确要求的设备中，往往会优先选用该结构的开关，尤其是在手持类设备中，垂直方向的推拉操作更符合人体工学，使用者单手握持设备时就可以用拇指完成操作，不需要调整握持姿势去触碰侧方的拨杆。
