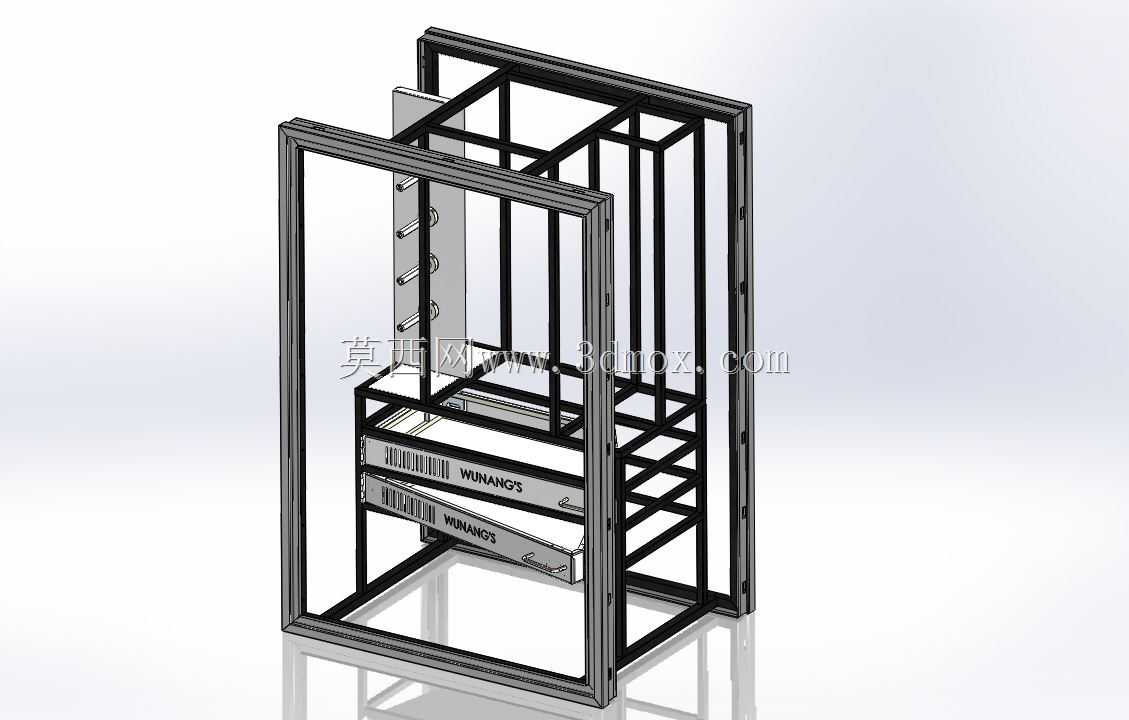

工业铝型材框架式双层推拉橱柜结构

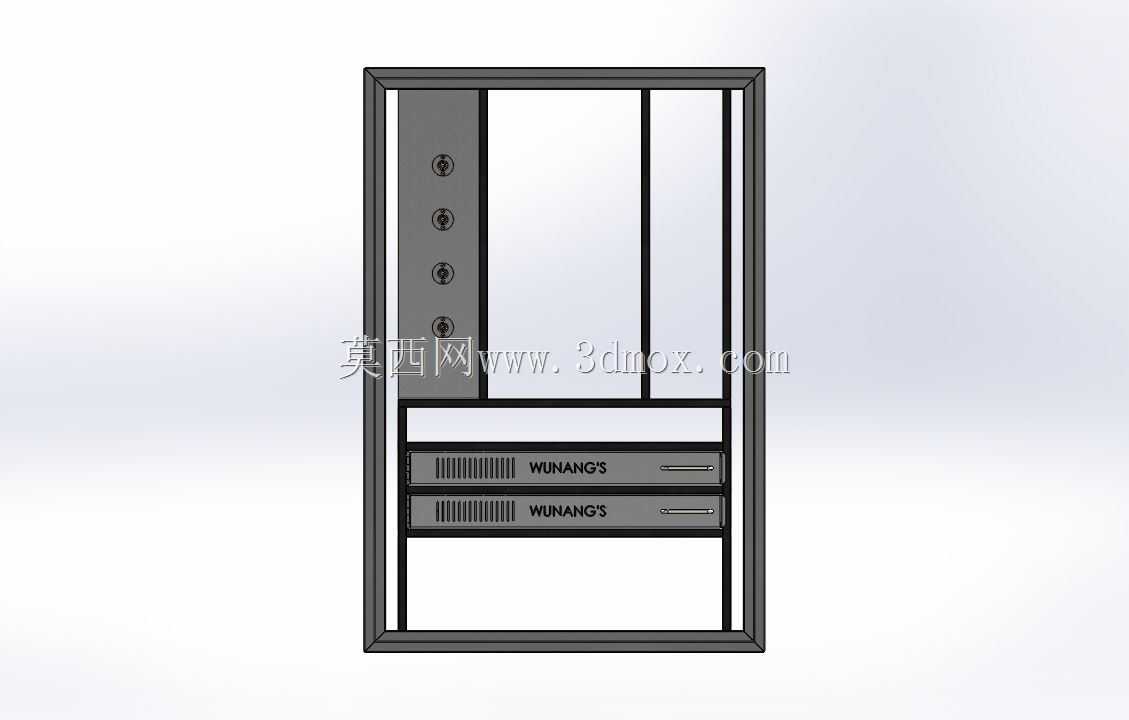

　　这款柜体结构在工业生产场景中多用于车间工位旁的工具收纳、检测工位的样件存放，也可适配小型实验室的耗材分类存储需求，区别于民用家装橱柜，其框架采用工业铝型材拼接的形式，整体刚性更强，能适应车间内多尘、存在轻微振动的作业环境，不会像木质橱柜那样出现受潮变形、螺丝松动脱落的问题。从实际使用逻辑来看，这款柜体采用前后双开门的框架设计，内侧预留了多层安装位，当前展示的双层抽拉式储物格只是其中一种配置方案，实际应用时可根据存放物品的高度调整层板间距，也可更换为网格状置物架、防静电托盘等不同承载部件，适配不同规格的工具、零件、耗材存放需求。设计之初首先考虑的是安装便捷性，整个框架全部采用标准工业铝型材配套的角件、螺栓连接，不需要焊接作业，

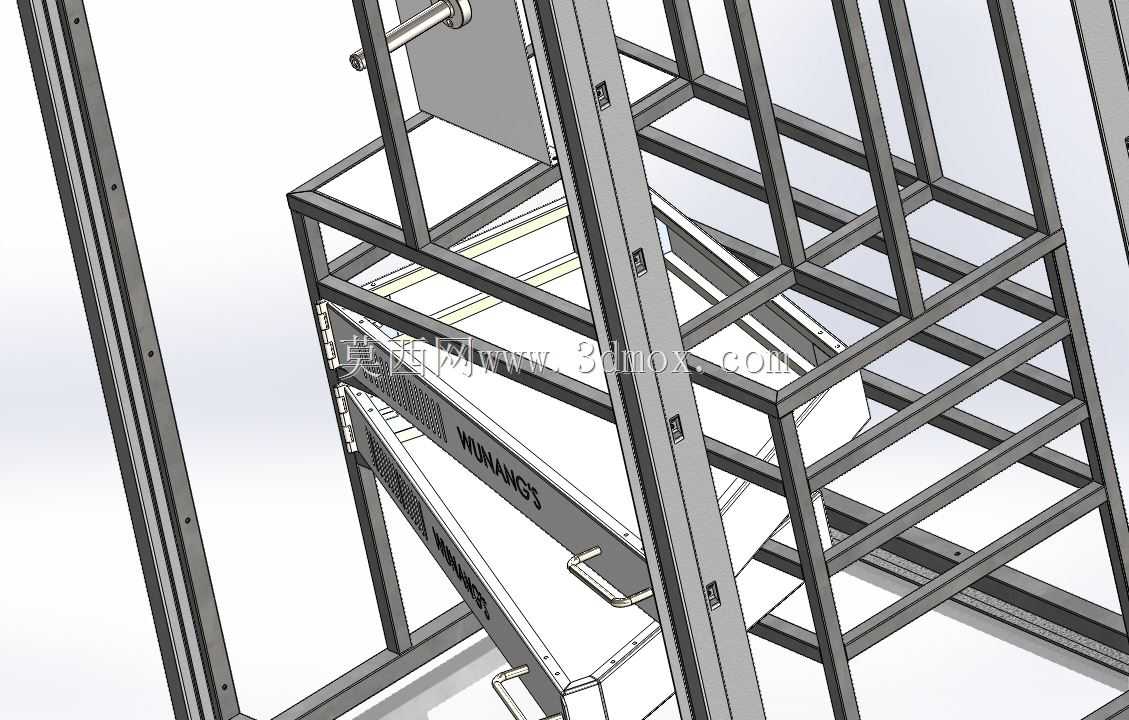

　　现场组装时只需要内六角扳手即可完成全部装配工序，后期如果需要调整柜体尺寸、增减层位，只需要拆解对应位置的连接件即可重新拼接，不需要整体报废重做，能大幅降低后期改造成本。框架外侧的门板安装位预留了标准的铰链安装槽，既可以装配图中展示的嵌入式平板门板，也可更换为透明亚克力门板，方便不用开门就观察内部存放物品的位置，减少不必要的开门动作。抽拉格的两侧采用线性导轨作为导向支撑，抽拉过程中没有明显卡顿，单格额定承载能达到25kg以上，完全能满足常规五金工具、检测样件、包装耗材的存放重量需求，导轨端部自带限位结构，抽拉到最大行程时会自动锁止，不会因为用力过猛导致整个储物格从框架中滑脱，避免物品掉落砸伤操作人员。从安装边界来看，

　　这款柜体的整体外轮廓宽度控制在600mm，深度400mm，高度1200mm，既可以直接落地放置，也可通过底部的安装孔固定在工作台侧面、设备机架旁的空余位置，不会占用过多的作业通道空间，框架背部预留了穿线孔位，如果需要在柜内加装照明、温湿度检测模块，线路可以直接从背部穿线孔引出，不会出现线路外露杂乱的问题。框架的铝型材表面采用阳极氧化处理，耐油污、耐轻微腐蚀，车间日常清洁时直接用湿抹布擦拭即可，不会残留污渍，也不会出现生锈掉漆的问题。在结构强度校核阶段，整个框架通过底部四个支撑脚均匀受力，满载状态下框架的最大形变量不超过0.2mm，不会因为长期承重出现框架歪斜、门板错位的问题，前后门框的型材采用加厚规格，开关门时没有明显的晃动感，

　　连接部位的螺栓全部采用防松垫圈，即使设备旁存在持续的设备振动，螺栓也不会出现松动移位的情况。实际应用中，这类柜体还可根据使用场景加装安全锁具，对贵重工具、管制耗材进行上锁管理，避免无关人员随意拿取，抽拉格的前部可粘贴标识标签，对不同类别的存放物品进行分类标记，提升物品存取的效率。不同于定制化的焊接柜体，这款结构全部采用标准件组合，零部件的互换性很强，后期如果某个部件出现损坏，直接采购对应规格的标准件即可更换，不需要专门定制加工配件，能大幅缩短维修等待时间，保障生产现场的收纳需求不受影响。
