1.5英寸不锈钢平开合页结构设计

　　日常做设备防护门、小型机柜、轻质箱体翻盖设计时，经常会用到小尺寸合页，这款1.5英寸规格的平开合页，是我做小型工业设备外罩、电控箱侧开门时反复验证过的成熟结构。先从安装边界说，这款合页展开后单片页片的长度对应1.5英寸的公称规格，页片上的安装孔位做了沉头设计，适配常规的十字沉头自攻螺丝或者机丝，安装后螺丝头不会突出页片表面，避免门体开合时出现剐蹭干涉。两个页片通过中间的卷制销轴筒连接，销轴采用端部铆压的固定方式，不会在长期开合过程中脱出，页片和销轴筒的同轴度公差控制在0.05mm以内，开合时没有明显的旷量，不会出现门体下垂错位的问题。

　　从实际应用场景来看，这类小尺寸合页不适合用在大重量的防火门、重型工业门上，它的适配场景集中在10kg以内的轻质翻盖、防护门，比如桌面小型设备的检修盖、壁挂式控制箱的侧开门、不锈钢配电箱的外门、实验室小型设备的透明防护翻盖，甚至部分户外机柜的内置走线架翻盖也能使用。页片表面做了拉丝处理，材质选用304不锈钢的话，在普通潮湿的车间环境、或者偶尔有弱腐蚀介质溅到的场景下，也不会轻易生锈，不需要额外做表面喷涂处理，本身的金属质感就能和不锈钢柜体、冷轧板喷塑柜体很好地适配。

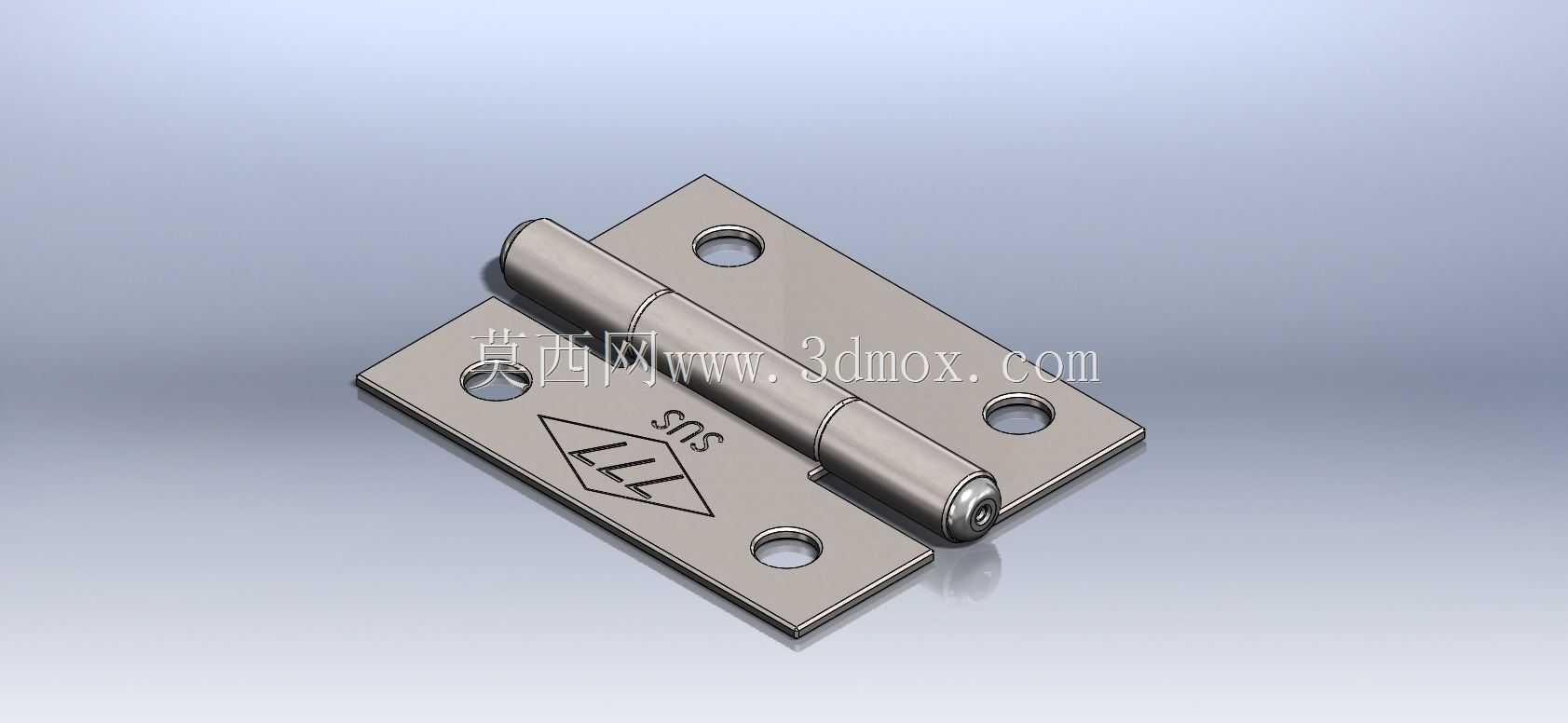

　　设计这款合页的三维结构时，首先要确定开合的转动中心，也就是销轴的中心轴线位置，两个页片的卷边要分别绕销轴做同心转动，卷边之间预留0.1mm的装配间隙，避免开合时出现卡顿。页片上的安装孔间距是按照常规小型门体的安装边距来设定的，孔中心到页片边缘的距离留足了螺丝安装的操作空间，不会出现螺丝拧入时碰到页片边缘、或者螺丝孔离板材边缘太近导致板材开裂的问题。页片的厚度选用1.5mm的不锈钢板材冲压成型，卷边部分是通过板材卷圆工艺制成，不是焊接结构，整体强度比焊接卷边的合页更高，长期开合不会出现卷边开裂、脱焊的问题。

　　在做整机结构设计选型时，要提前核算门体的重量，单组合页的承重按照单扇门配两个合页来算，总承重不要超过10kg，要是门体宽度超过300mm，可以适当增加合页的数量，避免门体长期开关后出现变形。安装时要保证两个合页的销轴轴线在同一条直线上，不然会出现开合阻力大、合页受力不均提前损坏的问题。合页的转动角度可以达到180度以上，完全能满足常规侧开门完全打开贴靠柜体侧面的使用需求，不需要额外做限位结构，当然如果有特殊的开合角度限制，可以在门体或者柜体上加装限位块，不需要改动合页本身的结构。

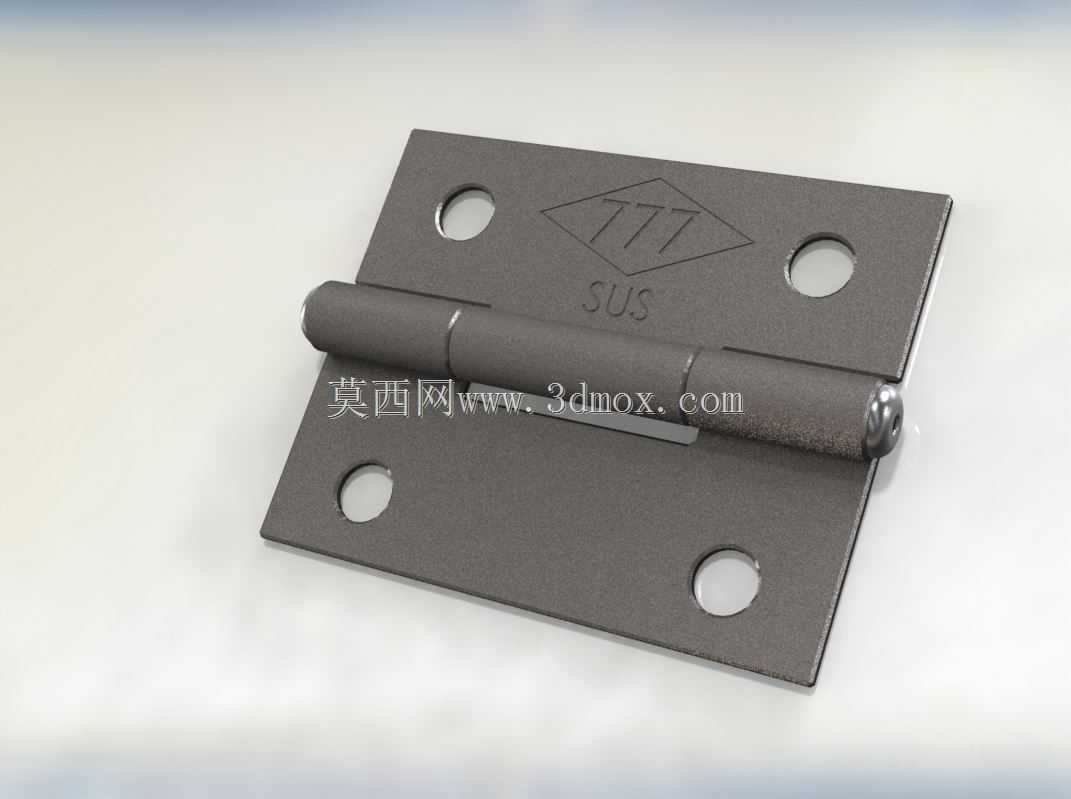

　　从结构细节来看，页片上压印的标识区域是做了下沉的冲压处理，标识不会突出页片表面，安装时不会因为标识凸起导致页片和安装面之间出现缝隙，保证合页安装后贴合平整。销轴的两端做了圆弧铆头，没有尖锐的边角，安装和使用过程中不会划伤操作人员，也不会勾到设备上的线缆或者管线。页片的所有边缘都做了去毛刺处理，冲压后的锐边全部倒了小圆角，拿取安装时不会割手，符合机械设计的安全规范要求。

　　很多刚入行的结构设计师在选小合页的时候，经常会忽略页片和安装面的贴合度，这款合页的页片平面度控制得很好，安装后不会出现页片翘曲、螺丝拧紧后合页变形的问题，开合的阻尼感均匀，不会出现某一段紧某一段松的情况，不需要额外加注润滑脂，不锈钢材质本身的耐磨性能就足够支撑上万次的开合动作，完全能满足一般工业设备的全生命周期使用需求。如果是用在户外设备上，也可以在销轴位置少量加注硅基润滑脂，进一步提升在高低温环境下的开合顺畅度，避免低温环境下出现卡顿。
