日常车辆维保场景中,轮胎更换、底盘检查这类作业都需要稳定的举升支撑工具,剪式结构的车载起重装置是私家车辆、小型营运车辆常备的随车工具,相比液压类举升设备,它结构紧凑、收纳后占用空间极小,不需要额外储存液压油,不存在长期存放后密封件老化漏油的问题,适配绝大多数家用轿车、小型SUV的底盘离地间隙,能在户外无外接动力的场景下完成手动举升作业。

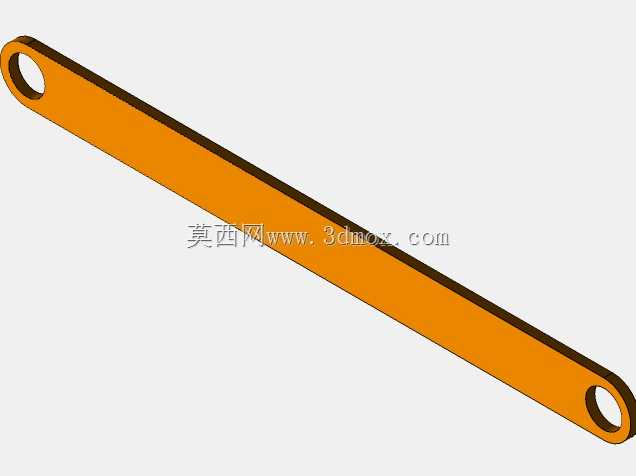

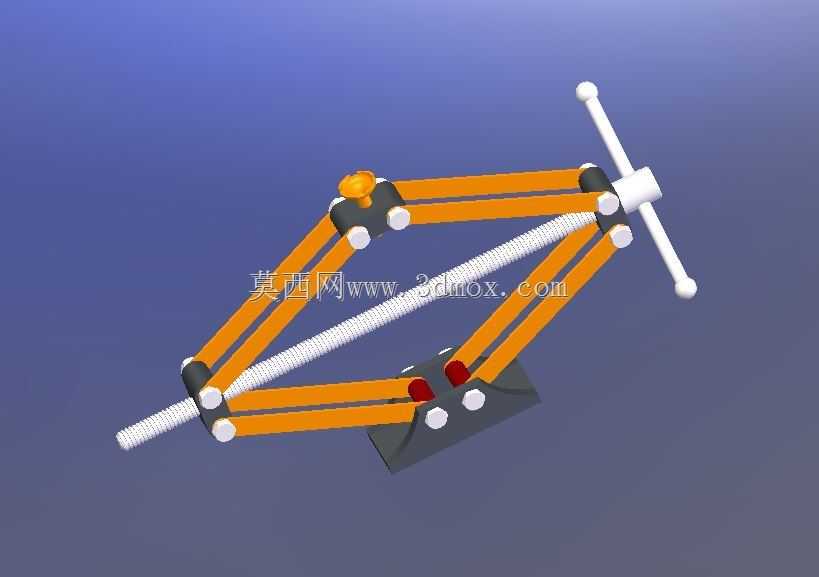

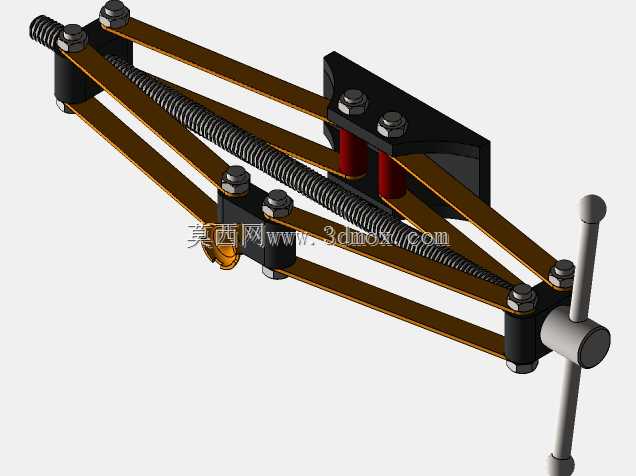

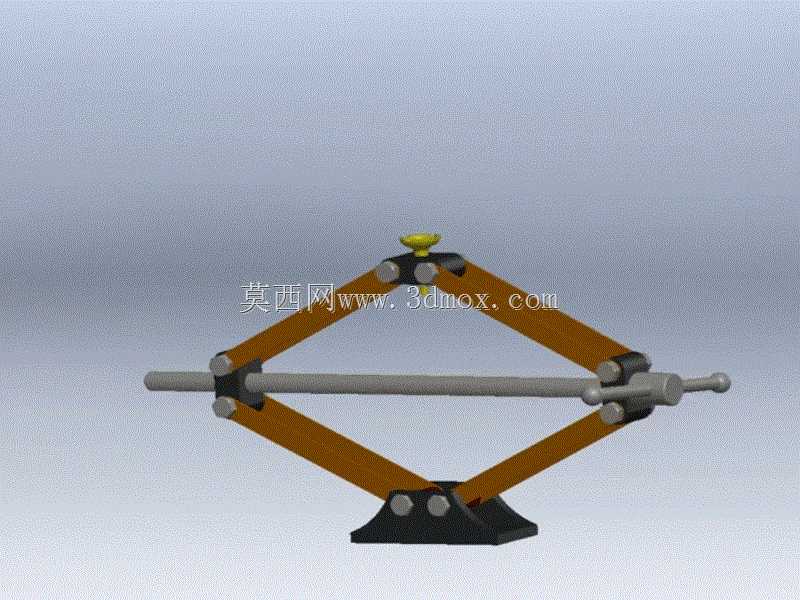

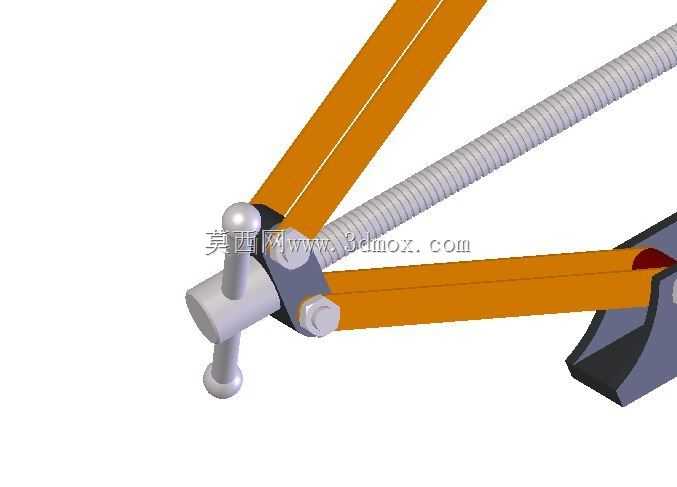

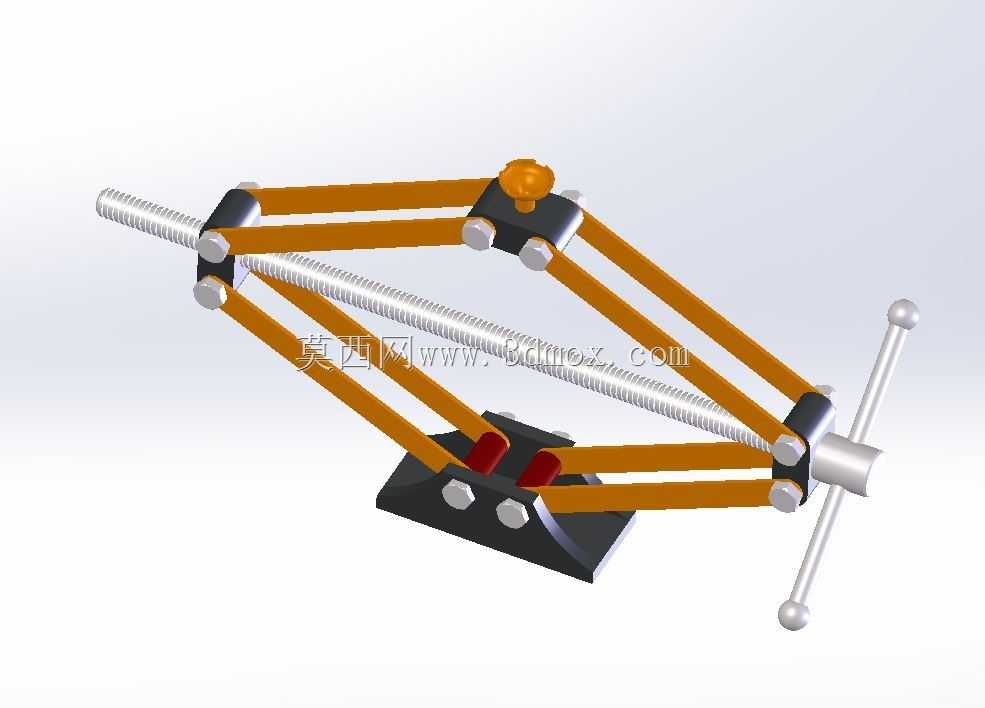

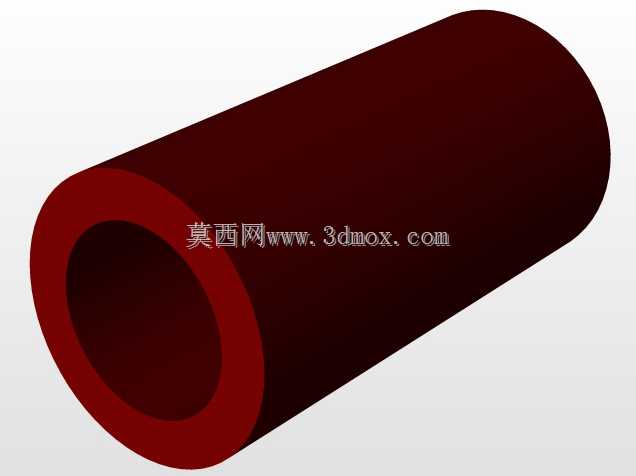

这套剪式支撑装置的核心受力框架采用两组对称布置的交叉臂结构,上下两端分别设置支撑托面与底座承托结构,交叉臂的铰接点采用销轴连接,配合传动螺杆实现臂架夹角的调整。传动螺杆贯穿两组交叉臂中部的铰接螺母座,螺杆一端设置摇柄连接位,转动摇柄时,两个螺母座会沿螺杆轴向同步相向或反向移动,带动交叉臂的夹角变化,实现整体高度的升降,这种传动方式具备自锁特性,当螺杆停止转动时,螺母座不会在承重载荷下自行反向滑移,能保证举升过程中的作业安全,不需要额外设置锁止销结构,简化了操作步骤。

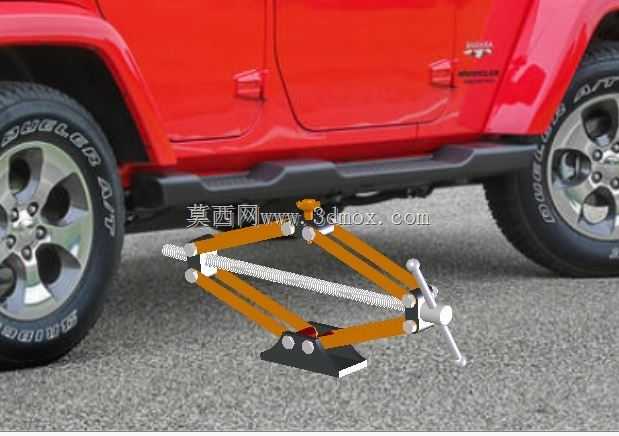

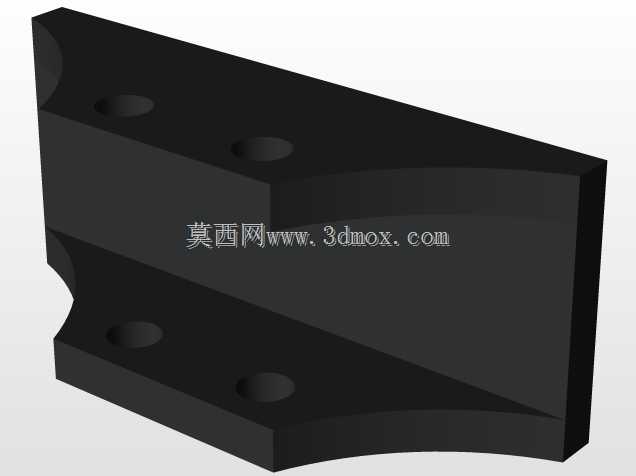

从设计层面看,这套结构的受力路径非常清晰,顶部托面承接车辆底盘的指定支撑位载荷,载荷通过上铰接点分散到两组交叉臂上,再通过下铰接点传递到底座,底座通过大接触面积的平底结构将载荷分散到地面,避免单位面积压力过大导致地面下陷。交叉臂采用等长对称设计,举升过程中顶部托面始终保持水平状态,不会出现倾斜偏移,托面顶部设置防滑定位结构,能卡入车辆底盘预设的千斤顶支撑槽内,防止举升过程中出现滑脱风险。底座采用加宽平底设计,边缘做圆弧过渡,避免在硬质铺装路面上划伤地面,同时在松软地面使用时可以搭配垫木进一步分散压力。

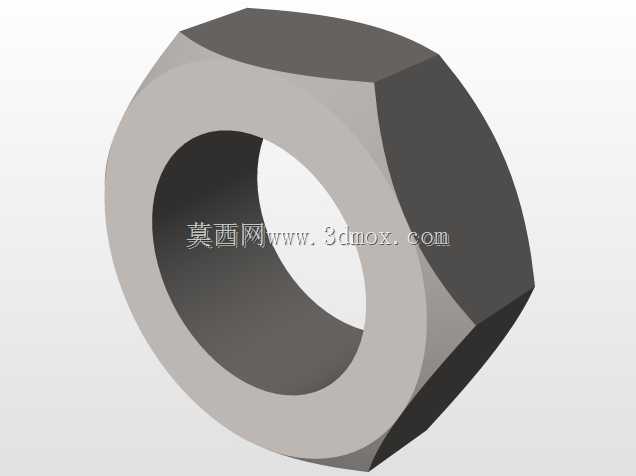

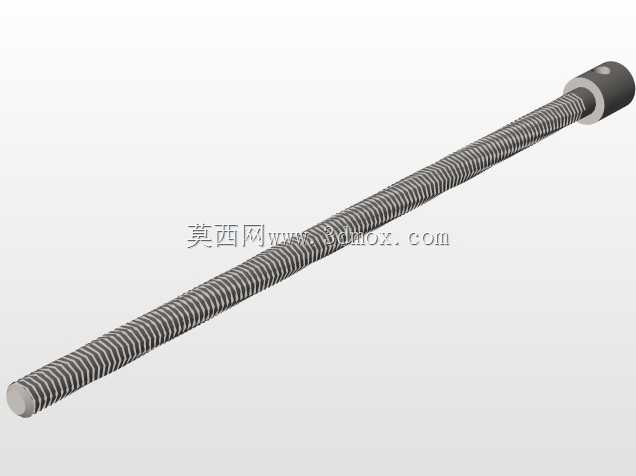

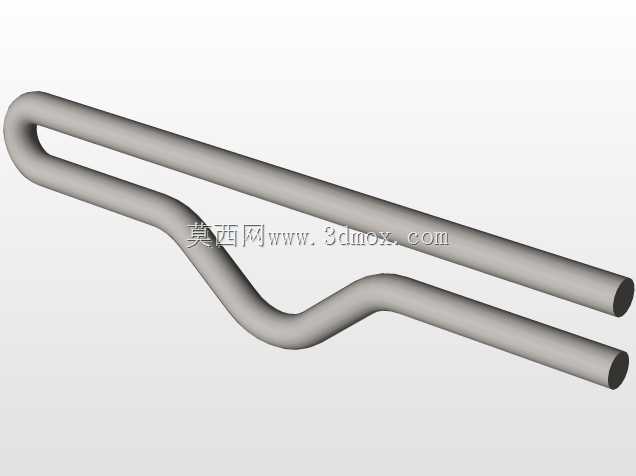

建模过程中需要重点关注几个配合边界:传动螺杆与螺母座的配合采用梯形螺纹,相比普通三角螺纹,梯形螺纹的牙根强度更高,传动效率更适配手动操作的工况,螺纹副的配合间隙控制在合理范围,既保证转动摇柄时没有明显卡滞,又不会因为间隙过大导致举升时出现晃量。交叉臂上的铰接孔与销轴的配合采用间隙配合,保证臂架转动时无卡滞,同时销轴两端设置限位结构,防止作业过程中销轴脱出。整体收纳状态下的高度控制在100mm左右,能适配绝大多数家用车的底盘侧裙离地间隙,不需要额外垫高就能放入车辆底盘下方;最大举升高度能达到400mm以上,足够将车辆轮胎抬离地面100mm以上,满足轮胎更换的作业空间需求。
实际使用场景中,这套装置不需要复杂的维护,作业前只需要检查各铰接点的销轴是否到位、传动螺杆表面是否有泥沙附着,清理干净后就可以正常使用,转动摇柄时不需要施加过大的轴向力,只需要保持径向转动就能平稳举升,举升到目标高度后不需要额外锁止,依靠螺纹副的自锁特性就能保持支撑状态,作业完成后反向转动摇柄就能平稳下降,下降过程中可以通过控制摇柄的转动速度调整下降速率,避免快速下落造成车辆冲击。

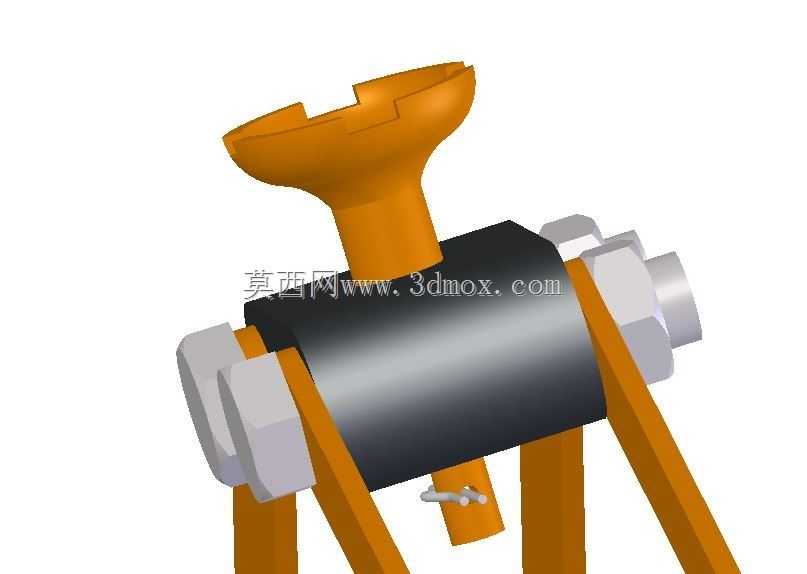

从结构优化的角度看,这套剪式结构的臂架截面采用矩形钢构型,相比平板结构的抗弯曲能力更强,在保证承重能力的前提下能尽可能降低臂架的自重,整套装置的总重控制在3kg左右,随车携带不会增加过多负载,同时承重能力能满足1.5吨以内的车辆单侧举升需求,覆盖绝大多数家用车型的使用要求。各铰接点的转动副在建模时预留了润滑脂存储间隙,长期使用可以定期涂抹少量润滑脂降低转动阻力,延长结构使用寿命。顶部托面的尺寸设计为120mm*80mm左右,接触面积足够分散支撑点的压强,不会顶坏车辆底盘的钣金结构,托面表面做滚花防滑处理,与底盘支撑位接触时能增大摩擦力,减少侧滑风险。
