手动螺旋顶升承重作业工具结构

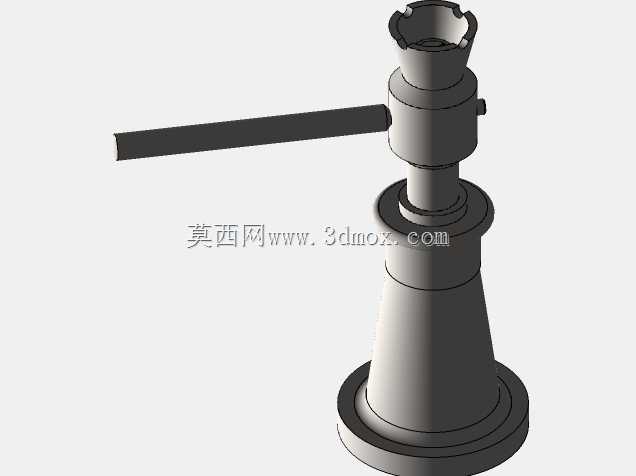

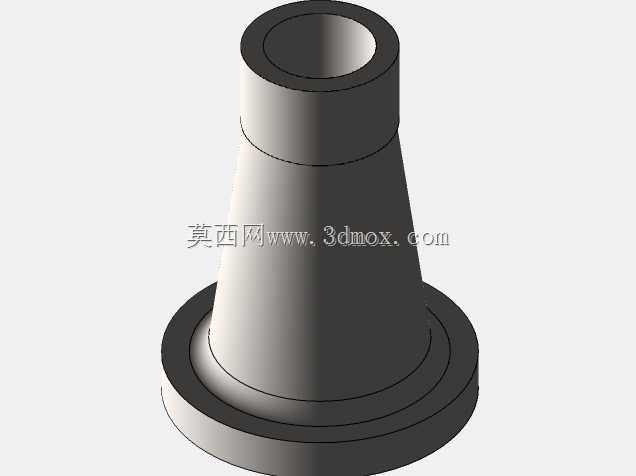

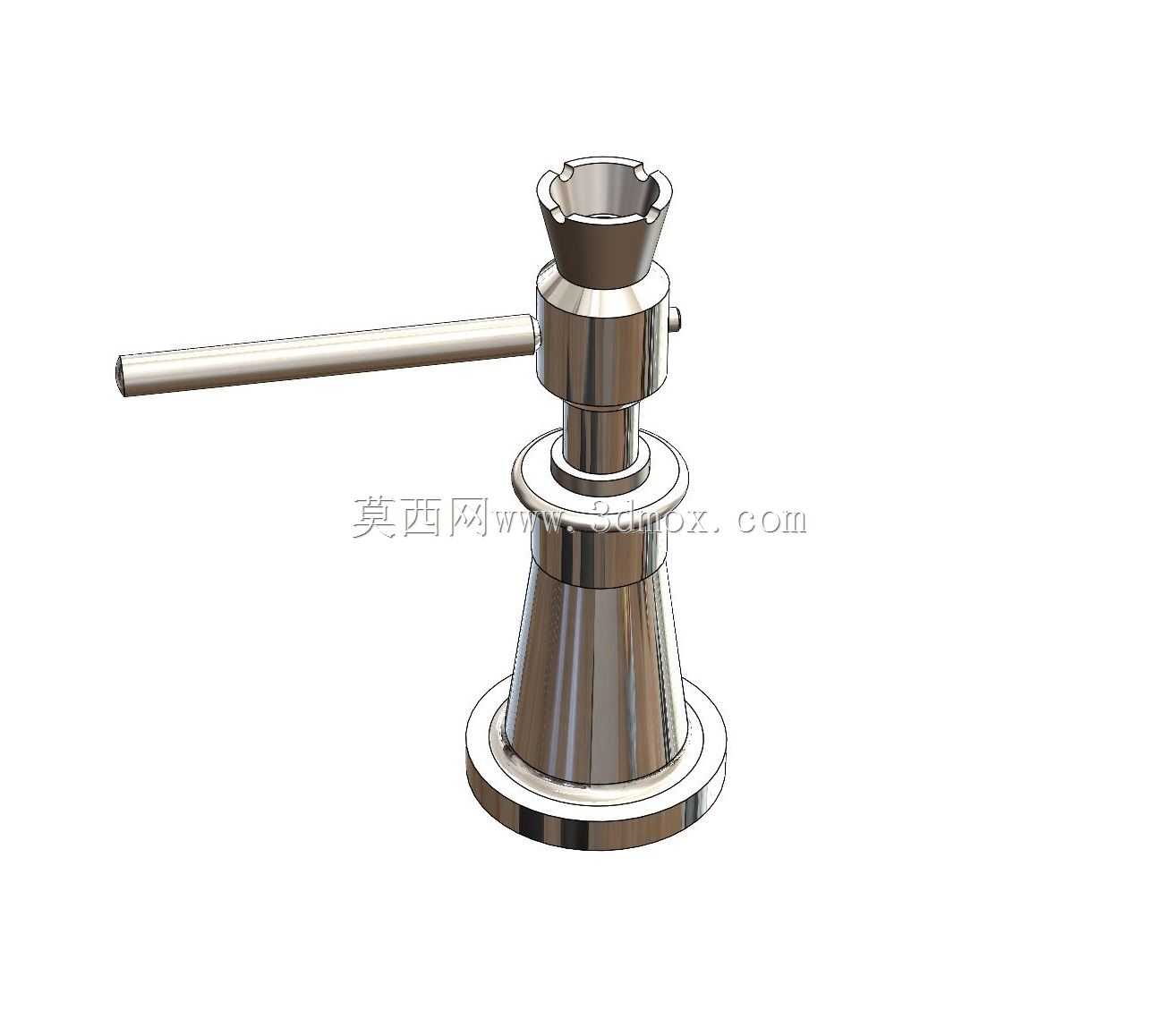

　　在设备检修、小型构件安装、车辆应急维保这类需要小行程精准顶升的作业场景里，手动螺旋千斤顶始终是一线作业人员优先选用的承重工具，它不像液压类顶升工具存在密封件老化渗漏、长期承重泄压的风险，纯机械螺旋副的锁止特性可以让它在顶升至目标高度后长时间保持支撑状态，不需要额外加装机械锁止垫块就能满足静态承重的安全要求，尤其适合汽修工位的底盘检修、机加工车间的工件调平、仓储场景的重型货位微调这类对支撑稳定性要求高的作业场景。这款螺旋顶升工具的整体结构采用同轴分层设计，底部为带大直径法兰边的锥形承力基座，基座底面做了平整的贴合面设计，作业时可以直接与硬质地面、钢制垫铁或者设备承重梁面贴合，锥形的基座筒体向上逐步收窄，

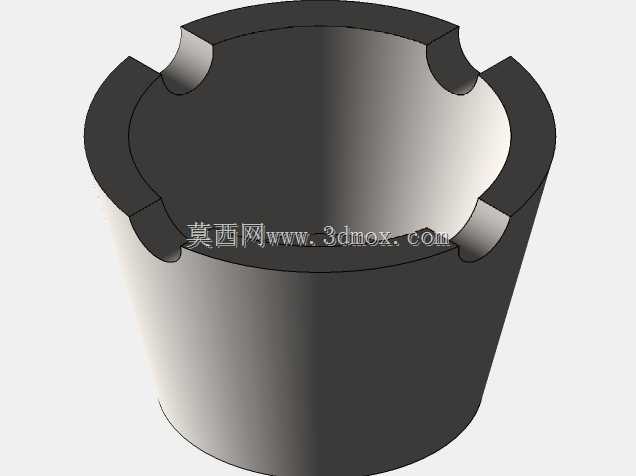

　　既可以在不增加整体重量的前提下提升基座的抗倾覆力矩，也能给内部的螺旋传动副提供足够的安装容纳空间，避免顶升作业时螺杆受偏载出现弯曲变形。中部的螺旋传动副采用梯形螺纹配合，梯形螺纹的牙型角可以承受更大的轴向承重载荷，螺纹副之间预留了合理的配合间隙，既保证转动操作时的顺畅度，也能在承重状态下实现可靠的自锁，不会因为负载反向作用出现螺杆自行回落的问题，传动螺母与基座筒体采用过盈配合加定位销的固定方式，避免长期承重后螺母出现转动移位。顶部的承力头做了内凹的碗型结构，内凹面可以适配不同形状的被顶升构件接触面，不管是车辆底盘的凸起边梁、设备底部的方形支撑脚还是钢结构的圆管构件，都能卡在碗型承力头的内凹区域，减少顶升过程中构件滑移的风险，

　　承力头与螺杆顶端采用推力轴承连接，顶升转动操作杆时承力头不会跟着螺杆同步转动，避免接触面摩擦刮伤被顶升构件的漆面或者加工面。侧置的操作杆采用长直圆杆结构，杆身穿过顶部传动套的径向通孔，作业时可以根据操作空间的大小调整杆身伸出的长度，空间开阔时将杆身两端都伸出，用更长的力臂降低转动操作的力度，狭窄空间作业时可以只保留单侧杆身，通过小角度反复扳动完成顶升操作，传动套与螺杆之间采用滑键配合，转动操作杆带动传动套旋转时，扭矩可以通过滑键传递给螺杆，同时不会限制螺杆的轴向升降位移。从安装边界来看，这款工具的收拢状态整体高度适配多数常规作业场景的初始顶升间隙，不需要额外垫高就能塞入被顶升构件的底部预留空间，

　　顶升行程覆盖了日常小型顶升作业的常用高度范围，最大顶升高度下螺杆与传动螺母的啮合长度仍然保留足够的安全余量，避免螺纹脱扣引发安全事故。整体外形没有多余的外凸结构，除侧置操作杆外所有部件都沿中心轴线布置，收纳时可以将操作杆从传动套中抽出单独存放，减少整体收纳占用的空间，日常维护只需要定期给螺纹副涂抹润滑脂，清理螺纹缝隙里的泥沙铁屑，就能保证长期使用的操作顺畅度，不需要像液压工具那样定期更换密封件、补充液压油，在野外无配套维护条件的作业场景下适应性更强。设计过程中针对偏载受力的情况做了结构强化，基座筒体的壁厚、螺杆的杆径、传动螺纹的牙高都经过承重载荷校核，在额定承重范围内即使存在一定角度的偏载，也不会出现结构变形或者螺纹滑牙的问题，操作杆的插接孔位置做了局部加厚处理，避免大力扳动操作杆时孔位出现开裂。
