壁挂式小型电气控制防护箱体结构设计

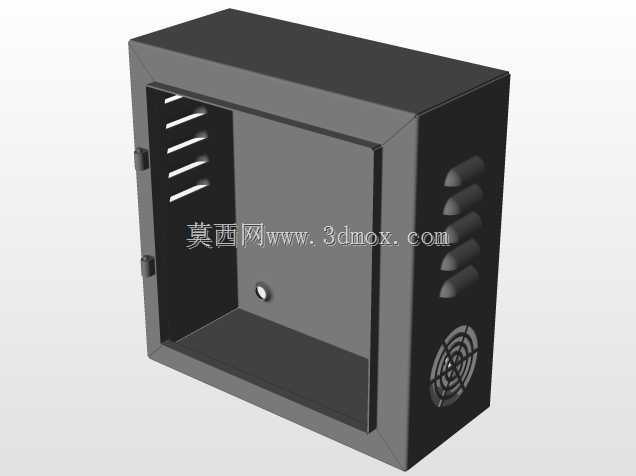

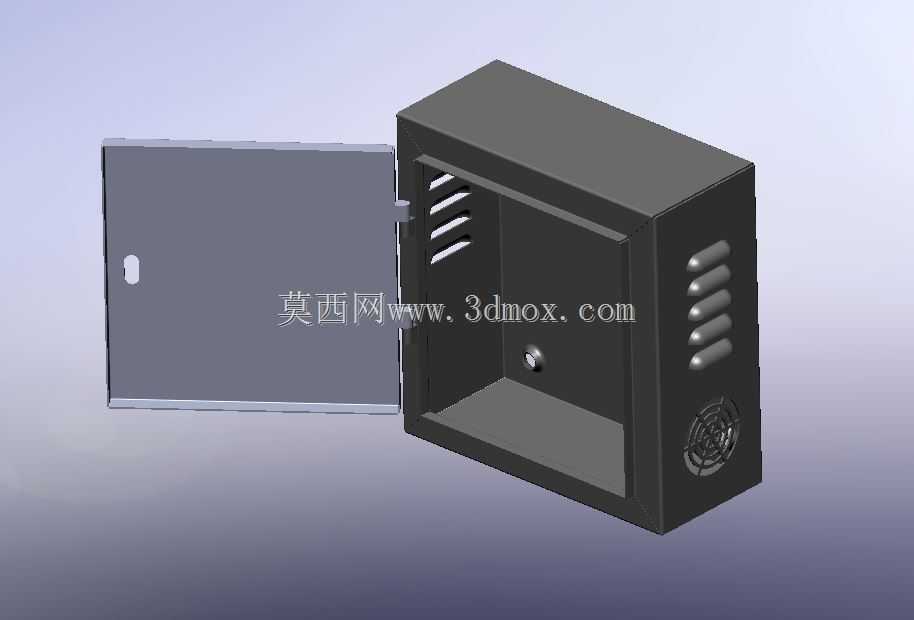

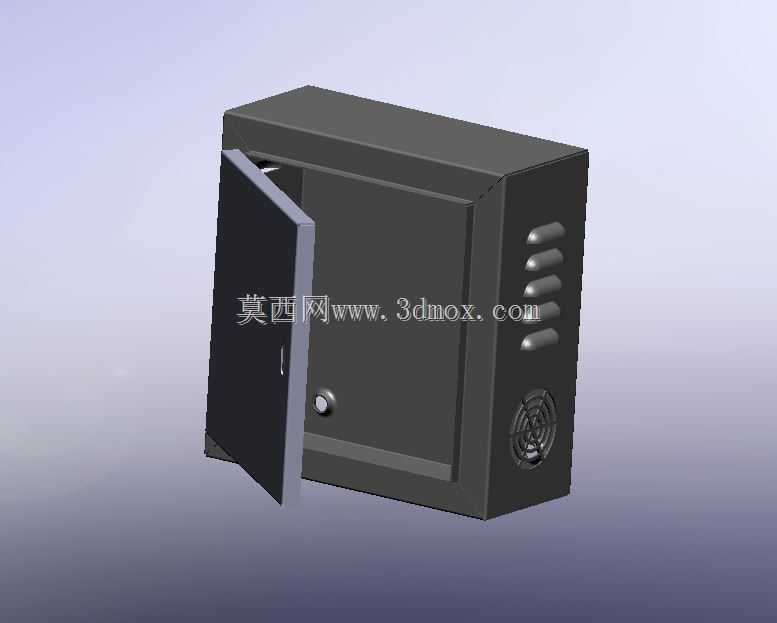

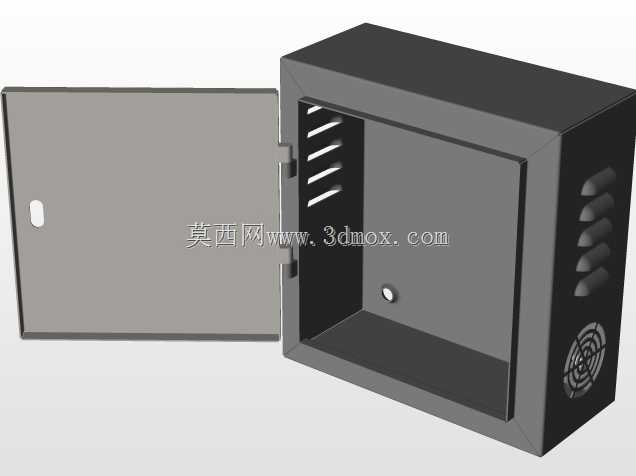

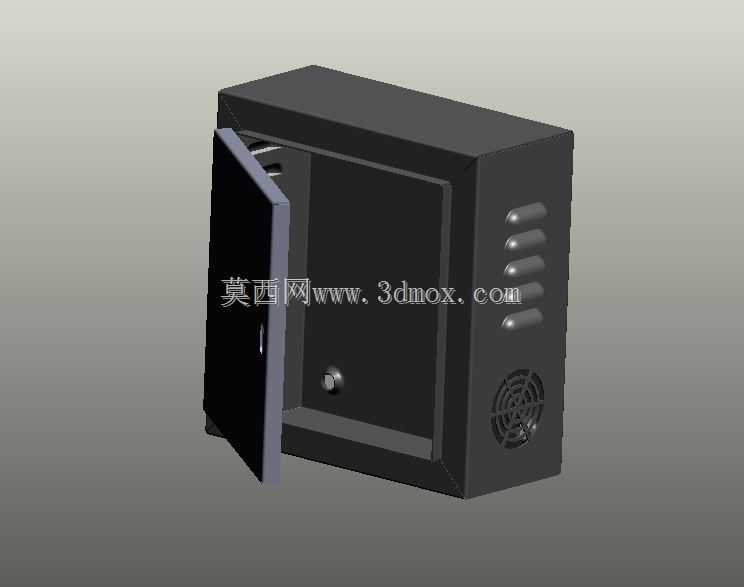

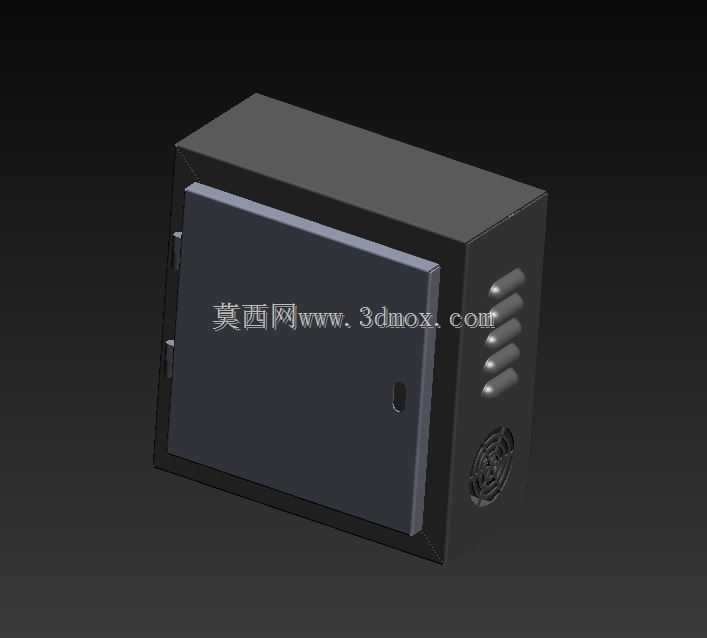

　　这款壁挂式小型电气控制防护箱体，主要面向工业现场末端控制回路的就近安装场景，常见于生产车间工位旁、小型设备侧方、仓储区域辅助供电节点等位置，用来承载小型断路器、继电器、端子排这类低压电气元件，给内部元器件提供防尘、防误触的物理防护，同时兼顾现场布线的规整性。从结构设计来看，整体采用长方体钣金折弯成型的思路，箱体主体为一体化折弯的U型主腔，背部预留壁挂安装的固定孔位，安装时可直接通过膨胀螺栓固定在墙面或设备立面上，不需要额外搭建安装支架，能有效节省现场安装空间。箱体正面配置单开式检修门，门体与主腔通过侧边合页连接，门体边缘做了折边压筋处理，既提升门体的结构刚性，避免长期开关出现变形，也能在闭合时与主腔边缘形成贴合的止口结构，减少灰尘、

　　飞溅液体从门缝进入腔体内部的概率，门体上预留了锁具安装位，可加装通用型柜门锁，防止非运维人员随意开启触碰内部带电部件。箱体右侧侧壁做了内凹的加强筋结构，四道凸起的压筋沿竖直方向排布，一方面提升侧壁的抗形变能力，避免壁挂安装后因内部元件重量导致侧壁外鼓，另一方面也给侧壁安装的元件预留了一定的避让空间，不会因为侧壁变形挤压内部布线。侧壁下方集成了轴流散热风扇的安装位，采用标准的方形风扇安装开孔，适配常规120mm规格的轴流风扇，风扇外侧加装了防护格栅，既可以保证通风散热的气流通畅，也能防止外部异物被吸入箱体内部，或是运维人员误触转动的风扇叶片。腔体内部的安装底板采用可拆卸式设计，底板通过四周的固定螺丝与主腔连接，

　　电气元件可以先在底板上完成预装接线，再整体推入箱体固定，能大幅降低现场装配的作业难度，提升布线的规整度。箱体的上下边缘都预留了敲落孔位，可根据现场布线的方向选择进线、出线的开孔位置，适配不同走向的电缆敷设需求，敲落孔的尺寸覆盖了常规的电缆格兰头安装规格，不需要现场额外扩孔作业。从安装边界来看，这款箱体的深度控制在150mm以内，壁挂安装后突出墙面的尺寸较小，不会占用车间的通行空间，也能避免过往的物料转运设备剐蹭箱体；箱体的边角都做了小圆角处理，没有尖锐的外凸棱角，能降低现场人员磕碰受伤的风险。在实际选型应用中，这类小型控制箱体适合承载电流等级在63A以下的末端控制回路，内部可容纳的元件数量根据排布方式不同，

　　最多可安装10个左右的模数化低压元件，或是集成小型PLC、开关电源这类紧凑型控制部件，满足单工位、单台小型设备的配电与控制需求。设计过程中针对钣金件的折弯公差做了预留，门体与主腔的配合间隙控制在1mm以内，既保证开关门的顺畅度，也能满足基础的IP防护等级要求；散热结构的位置选择在侧壁下方，是考虑到热空气上升的自然对流规律，风扇运转时可将腔体内部的热空气直接排出，外部冷空气从箱体上部的缝隙自然补入，形成顺畅的散热风道，即使在夏季车间环境温度较高的情况下，也能保证内部电气元件的工作温度处于合理区间，避免元件过热老化。箱体的门体开启角度可达到120度以上，完全开启后不会遮挡腔体内部的操作空间，运维人员进行接线、检修、元件更换作业时，不需要完全拆卸门体，就能接触到所有内部安装位，提升后期运维的便捷性。
