数控设备配套集成式电源箱体结构设计

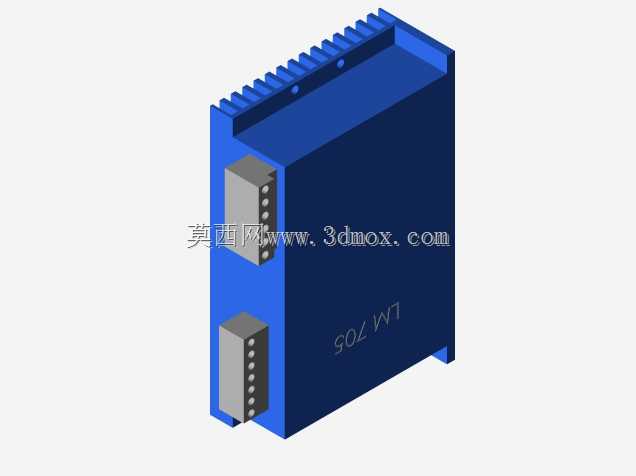

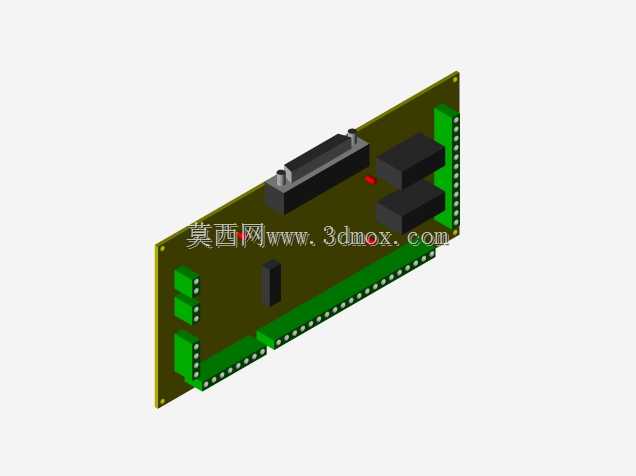

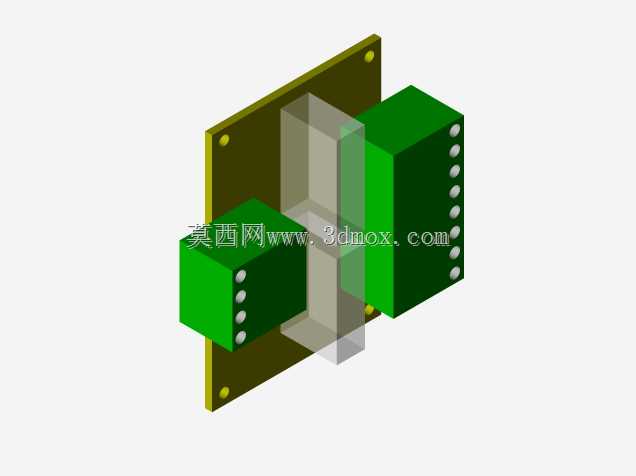

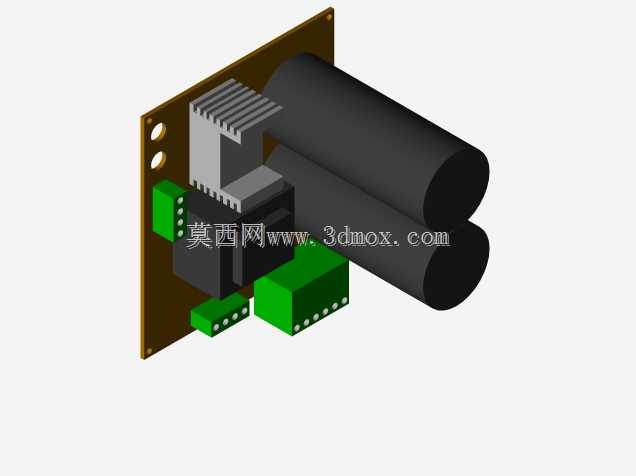

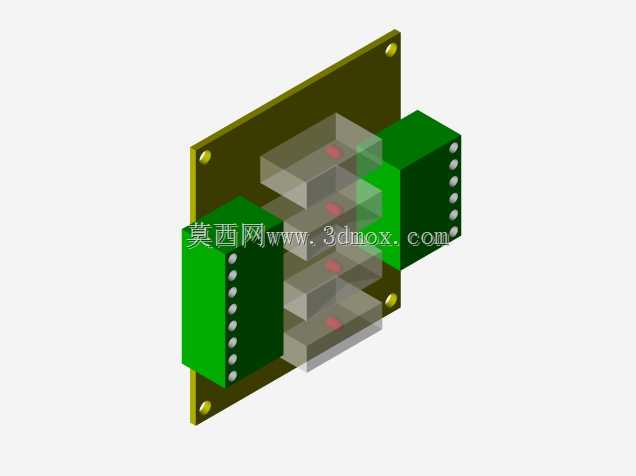

　　在数控加工设备、小型自动化工作站的电气系统搭建环节，电源箱体是承载配电回路、驱动模块安装的核心载体，其结构合理性直接决定了内部电气元件的散热效率、布线规整度以及后期运维的便捷性，不少现场调试阶段出现的信号干扰、元件过热问题，追根溯源都和电源箱的初始结构设计存在疏漏有关。这款电源箱体的设计过程中，没有直接套用通用电控箱的标准尺寸，而是先梳理了待安装元件的排布逻辑：先把需要接入的开关电源、伺服驱动器、接线端子排、空气开关等元件的实际安装尺寸、接线预留空间、散热间隙要求逐一列清，最初的排布方案是直接把元件按常规顺序堆叠在箱内，但模拟布线时发现强弱电回路的走线距离过近，容易产生信号干扰，而且驱动器的散热风道被相邻的端子排阻挡，

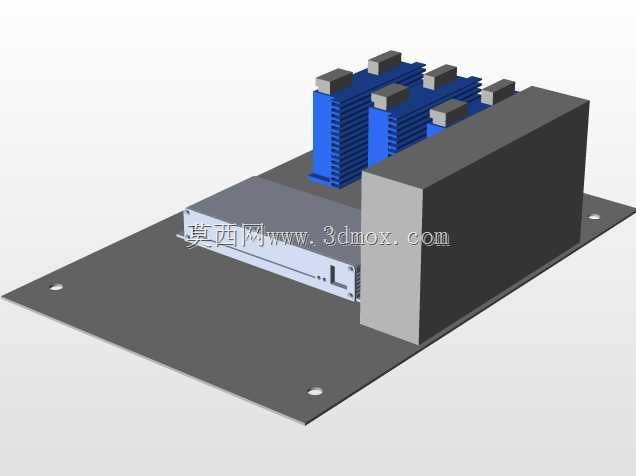

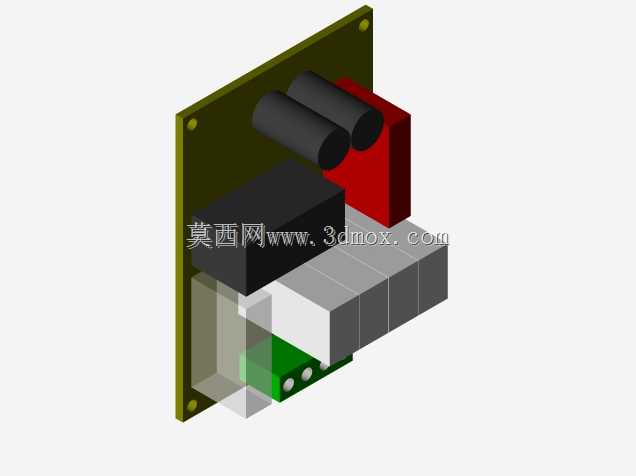

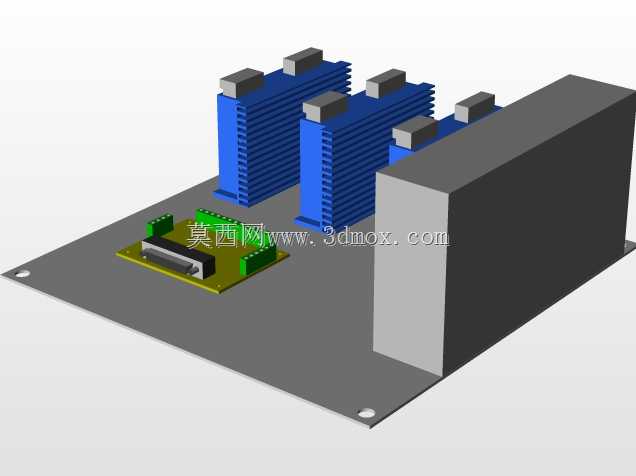

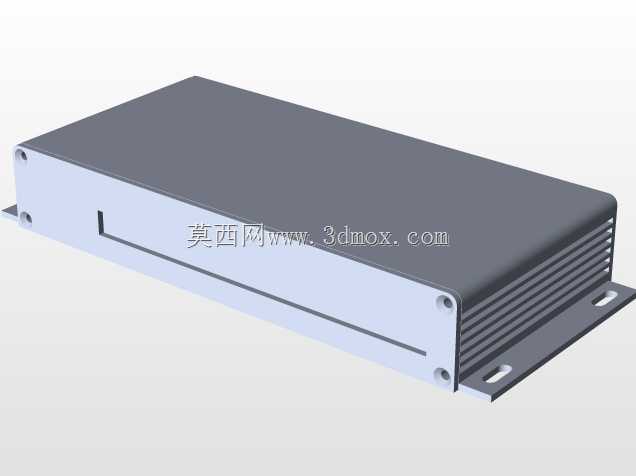

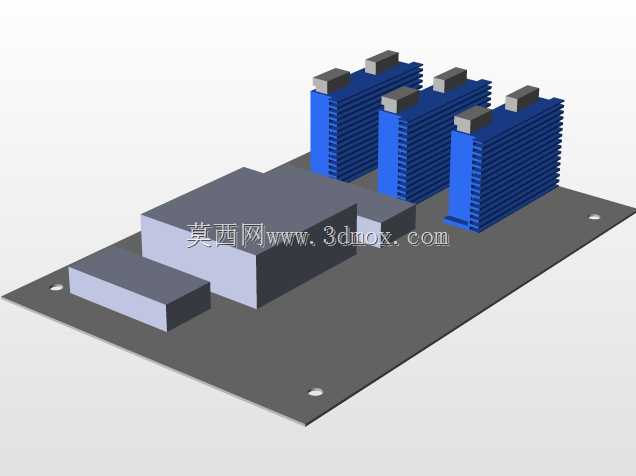

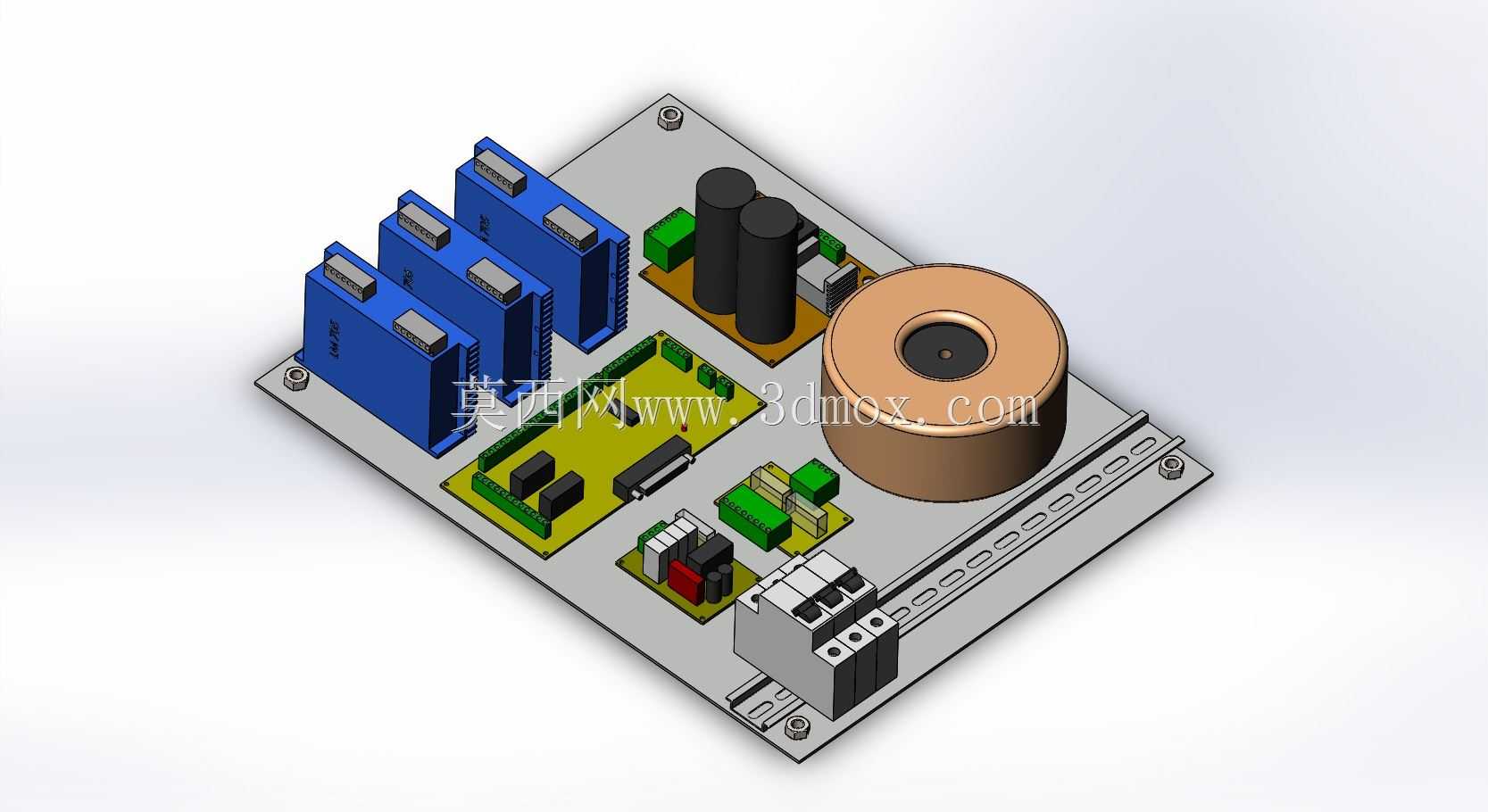

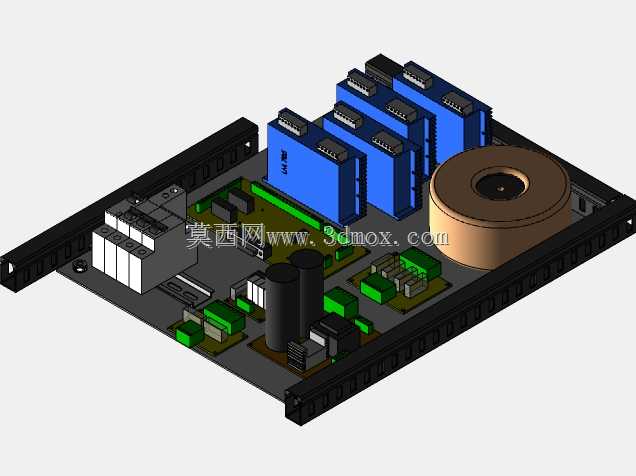

　　长期满负载运行时会出现热量堆积的问题。后续调整排布逻辑时，没有直接修改箱体的实体开孔，而是先在三维环境里反复拖拽调整元件的安装位置，把强电回路的进线端、空开、电源模块布置在箱体左侧区域，弱电侧的驱动器控制端子、信号接线端布置在右侧区域，中间预留出足够的走线分隔空间，同时给每个发热元件预留出符合散热要求的间隙，避免不同元件的发热区域互相叠加。箱体的外形尺寸是结合数控设备的安装舱位边界确定的，宽度方向适配设备机架的立柱间距，深度方向不超出设备外罩的安装平面，高度方向预留出底部走线槽、顶部散热通风孔的安装空间，安装孔位直接匹配设备机架上的预装螺纹孔，不需要现场二次打孔调整，减少现场安装的工作量。箱体的侧板和底板设计了可拆分的结构，

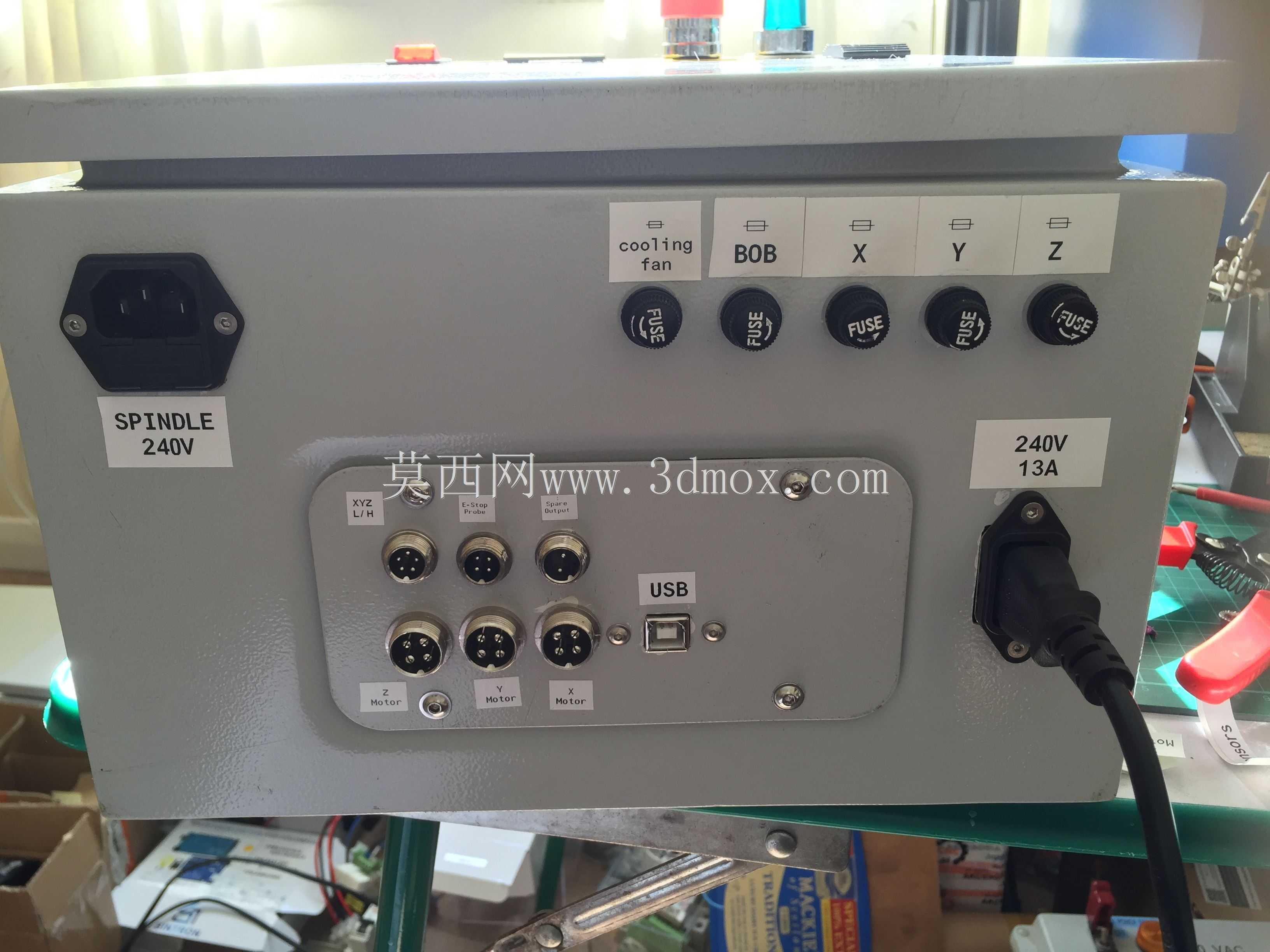

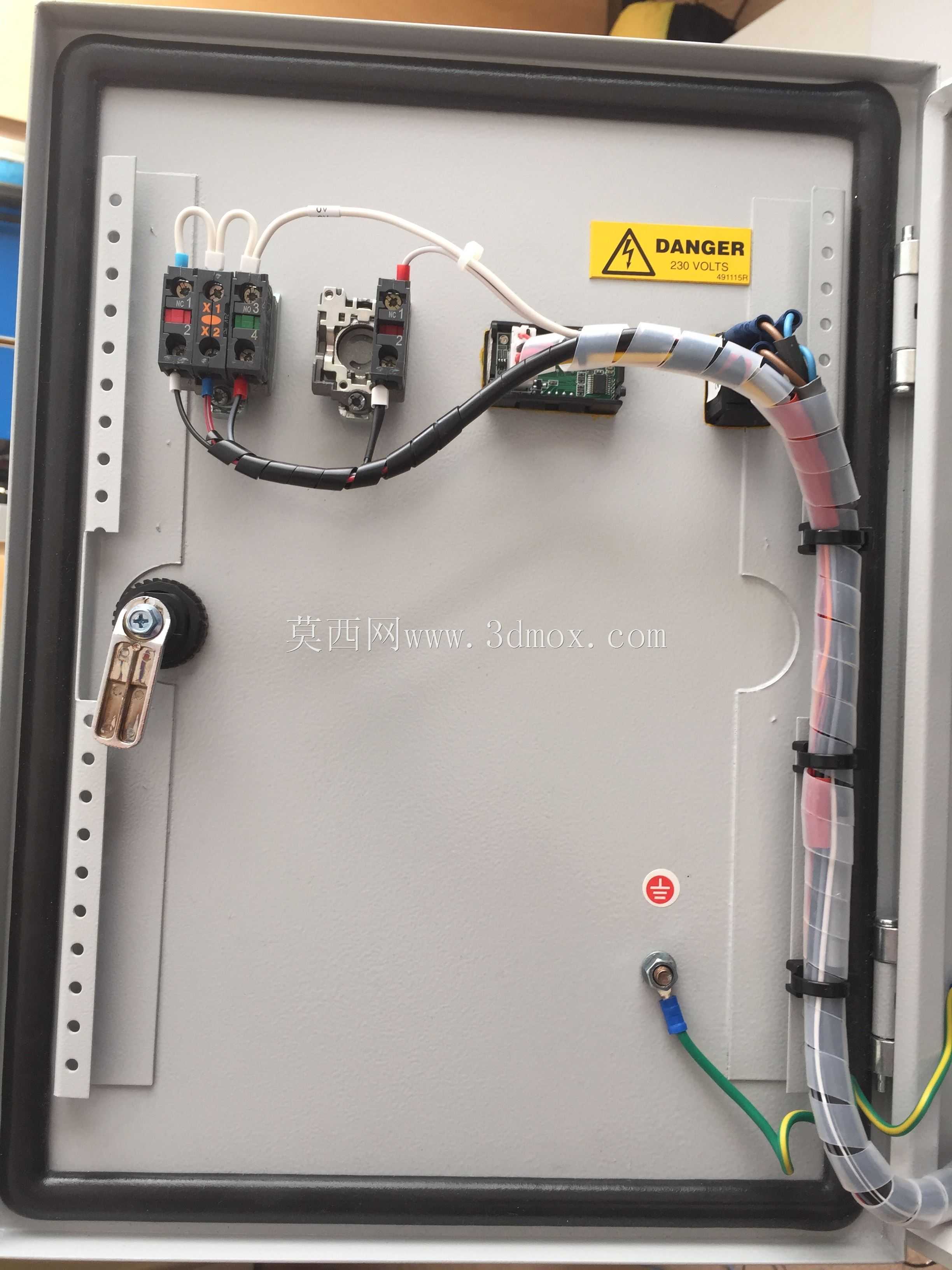

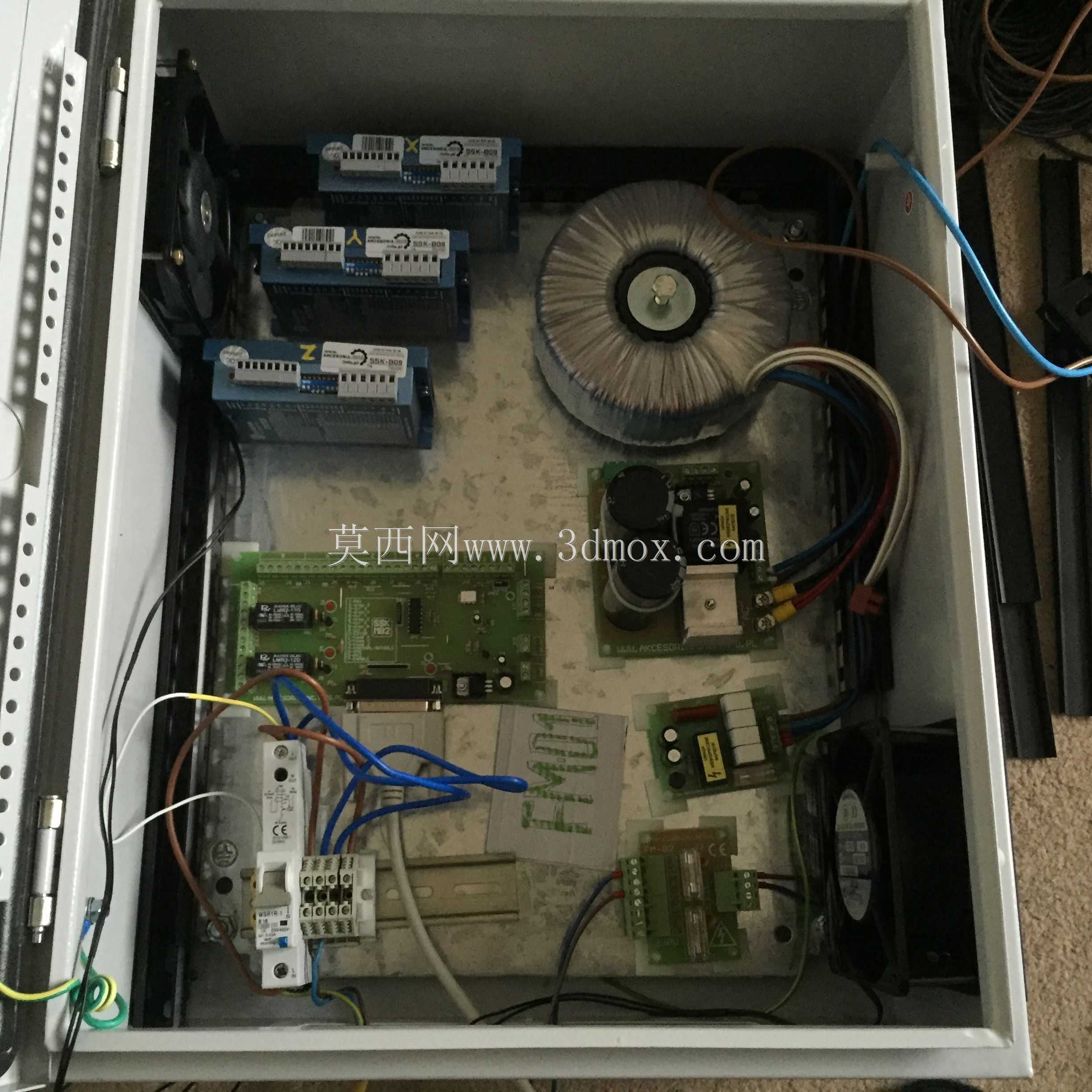

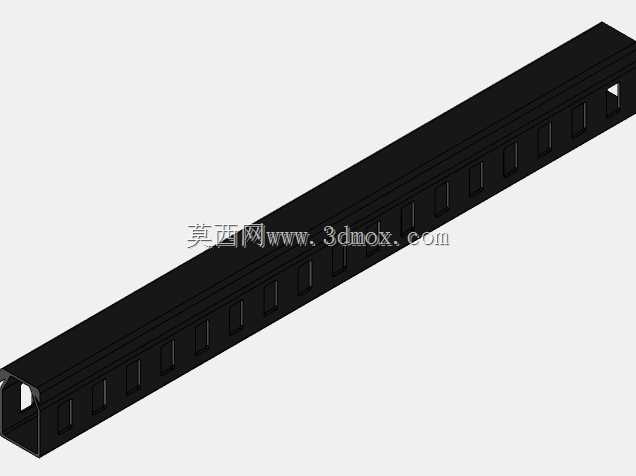

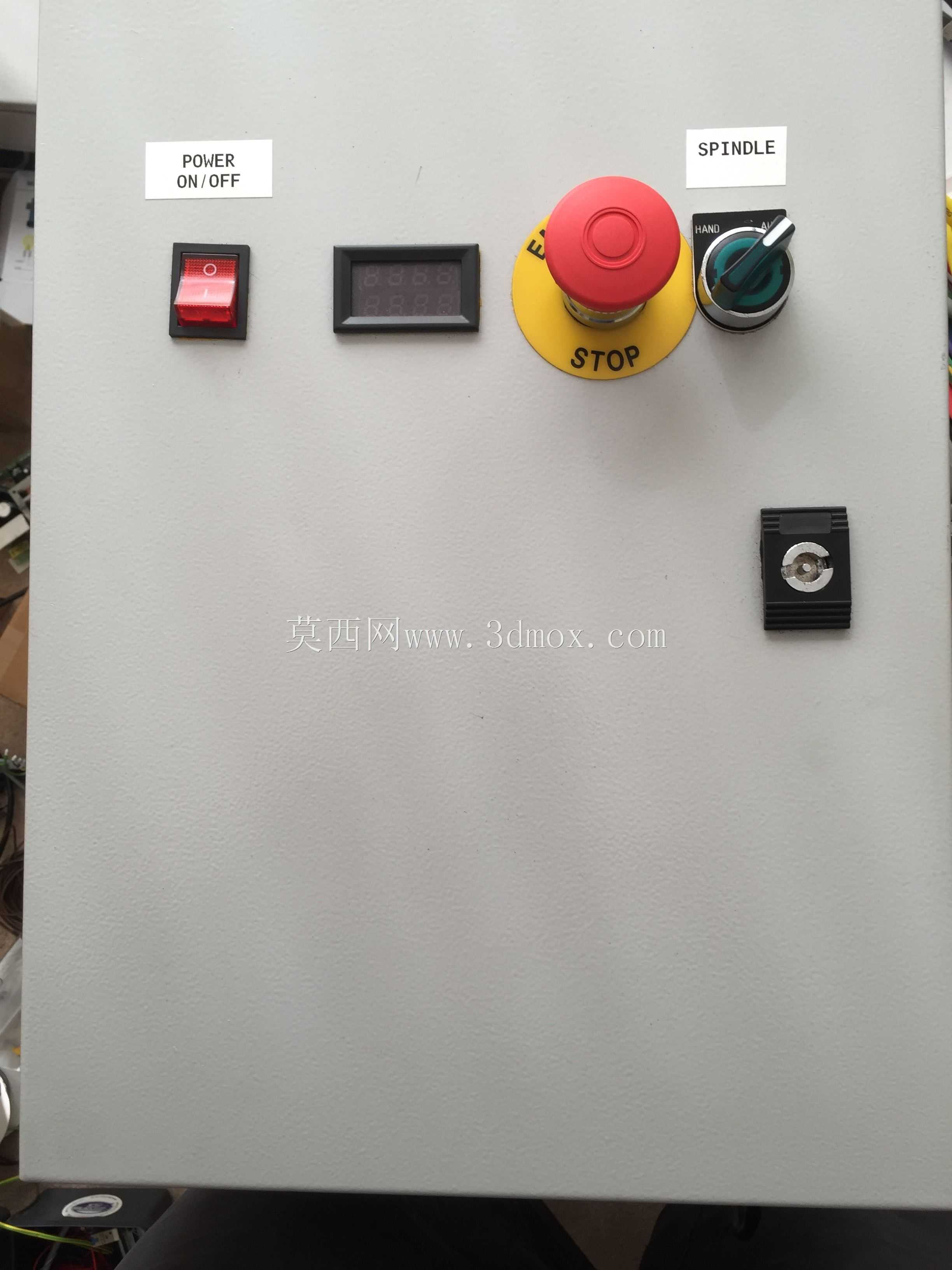

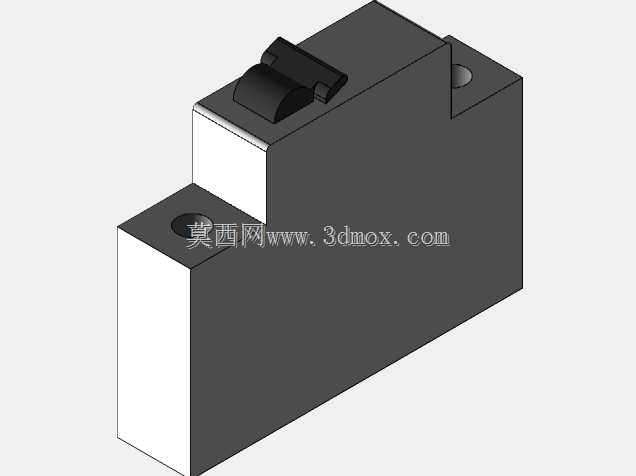

　　底板预留了标准化的元件安装导轨卡槽，所有导轨式安装的电气元件可以直接卡装在导轨上，不需要单独打孔固定，后期更换元件时只需要拨动卡扣就能完成拆装；侧板预留了多组进出线格兰头的安装孔位，不同线径的动力线、信号线可以从对应的孔位进出，孔位边缘做了翻边处理，避免穿线时划伤线缆绝缘层。箱门的内侧预留了线槽安装位，可以把跨区域连接的线缆规整收纳在线槽内，避免线缆杂乱堆积影响元件散热，同时箱门和箱体的结合处设计了连续的密封胶条安装槽，安装胶条后可以阻挡车间内的切削液雾气、金属粉尘进入箱内，避免内部元件因为积尘、凝露出现短路故障。在三维建模过程中，每调整一次元件位置，都会同步检查元件之间的操作间隙，确保空气开关的拨动手柄、驱动器的调试接口、

　　端子排的接线位置都预留出足够的操作空间，不需要拆除其他元件就能完成接线、调试操作，最终完成的排布方案没有多余的无效开孔，箱内空间利用率高，强弱电分隔清晰，散热风道顺畅，既满足了电气系统的安装要求，也适配数控设备的安装边界，能直接用于小型数控设备、非标自动化工作站的配电系统集成。
