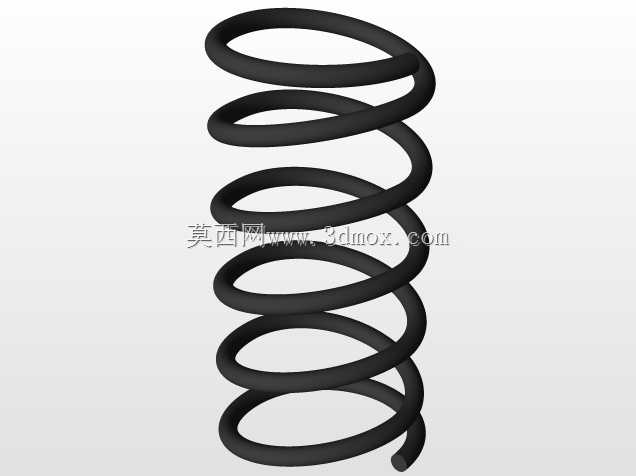

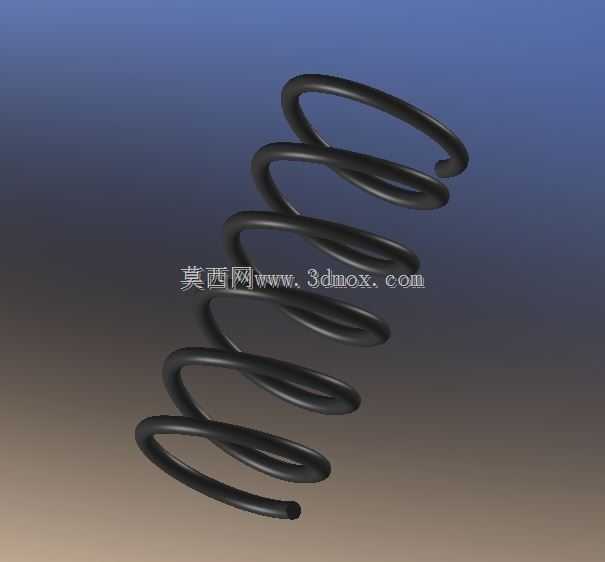

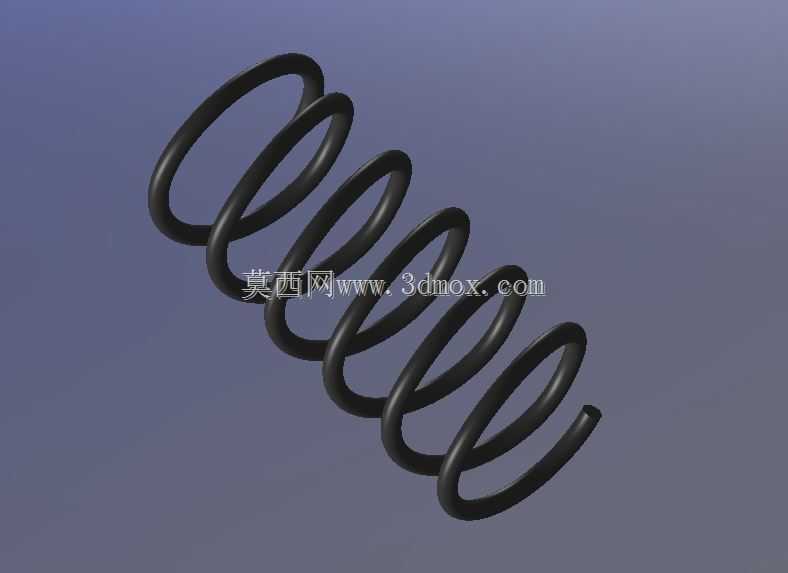

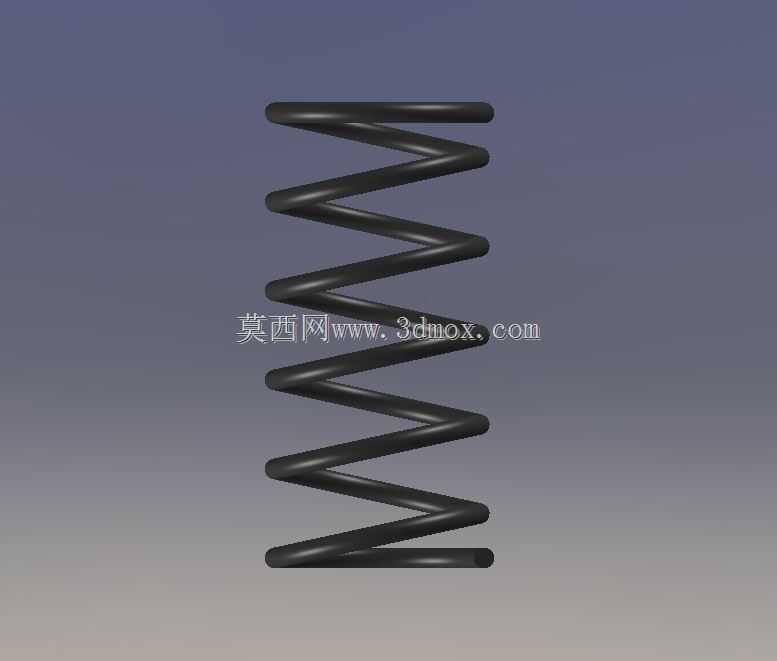

等节距圆柱螺旋压缩弹簧三维结构

　　日常做非标设备结构设计时，这类等节距圆柱螺旋压缩弹簧是选型频率极高的弹性元件，从工装夹具的压紧机构、自动化产线的缓冲限位结构，到小型设备的复位回弹组件，几乎覆盖了机械设计的多数常规场景。做这个弹簧的三维建模时，首先要明确的是实际安装边界：弹簧的外径必须匹配安装孔的内径公差，常规安装场景下弹簧外径与安装孔的单边间隙要控制在0.5-1mm之间，避免弹簧受压伸缩时出现卡滞、偏磨的问题；弹簧的内径则要适配导向轴的直径，导向轴与弹簧内径的单边间隙控制在0.2-0.5mm，既能保证弹簧伸缩时的同轴度，也不会因为间隙过小出现摩擦异响或者磨损镀层的情况。

　　从功能特性来看，这类等节距压缩弹簧的刚度线性度好，在有效压缩行程内，弹力与压缩量的比值稳定，适合对弹力输出一致性有要求的工位。比如在工装夹具的压头下方配置这类弹簧，能够在气缸下压行程到位前提供柔性缓冲，避免刚性冲击损伤工件表面；在自动化设备的安全门卡扣结构里，这类弹簧可以提供持续的复位弹力，保证门体关闭后卡扣能够可靠锁止，不会因为设备运行的振动出现松脱。建模过程中需要重点把控的参数是弹簧的有效圈数、总圈数和节距，有效圈数直接决定弹簧的刚度，总圈数则要考虑两端并紧磨平的支撑圈，常规压缩弹簧的两端各有1圈左右的并紧支撑圈，支撑圈的节距与线径一致，端面磨平的厚度要达到线径的1/4左右，保证弹簧直立放置时端面与轴线的垂直度符合安装要求，避免受压时出现侧弯失稳。

　　设计选型时还要结合实际工况确认弹簧的线径和材质，常规轻载工位用碳素弹簧钢丝即可满足需求，中载或者有疲劳寿命要求的工位则要选用65Mn或者不锈钢弹簧钢丝，不同材质的剪切模量不同，计算刚度时要对应调整参数，不能直接套用通用公式不做修正。建模时的螺旋扫描轨迹要保证平滑，两端并紧段的螺旋线要做自然过渡，不能出现节距突变的折角，否则后续做有限元受力分析时，折角位置会出现应力集中的误判，也不符合实际弹簧的加工工艺——实际卷簧生产时，节距的调整是渐进过渡的，不会出现硬拐点。

　　安装使用时还要注意弹簧的预压缩量，常规装配时要给弹簧留10%-15%的预压缩量，避免设备空载运行时弹簧出现窜动异响，同时最大压缩量不能超过弹簧的并紧高度的80%，防止长期过载使用出现永久塑性变形，导致弹力衰减失效。这类弹簧的外形没有多余的结构，整体为规则的圆柱螺旋形态，建模完成后可以直接调用到不同的装配体中，只需要修改对应的外径、内径、线径、自由高度、有效圈数参数，就能快速适配不同的安装工位，不需要重复从零开始建模，能大幅提升结构设计的效率。在做装配干涉检查时，要模拟弹簧压缩到最大工作行程时的状态，确认此时弹簧的外径不会因为受压膨胀与周边零件发生干涉，因为弹簧受压时圈与圈之间的挤压会让外径有微小的膨胀量，尤其是线径较大、刚度较高的弹簧，这个膨胀量不能忽略，否则实际装配时很容易出现卡滞问题。
