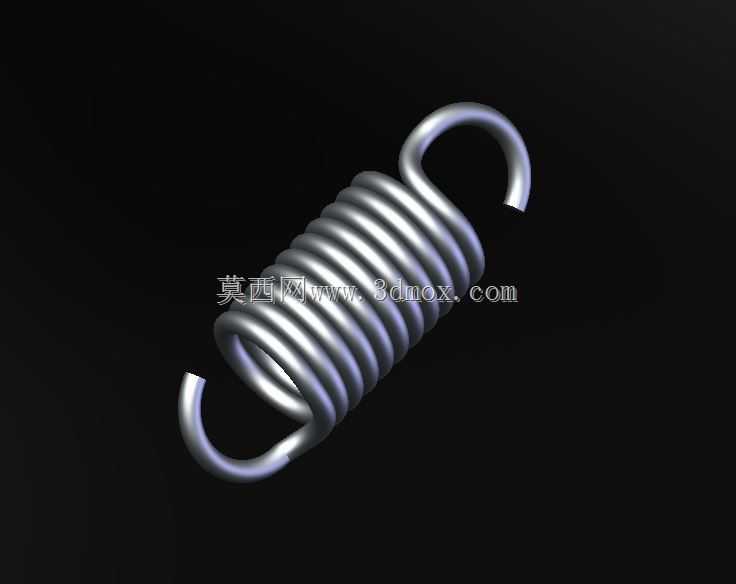

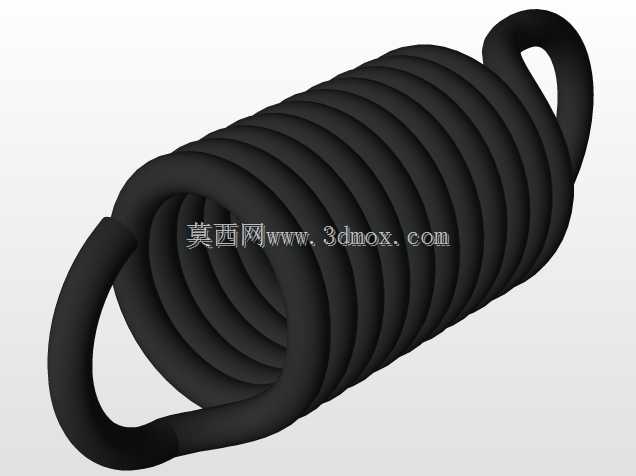

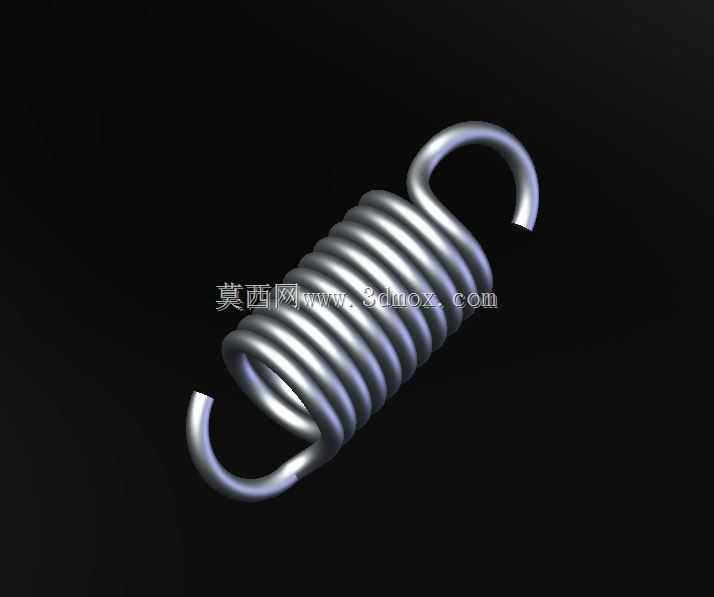

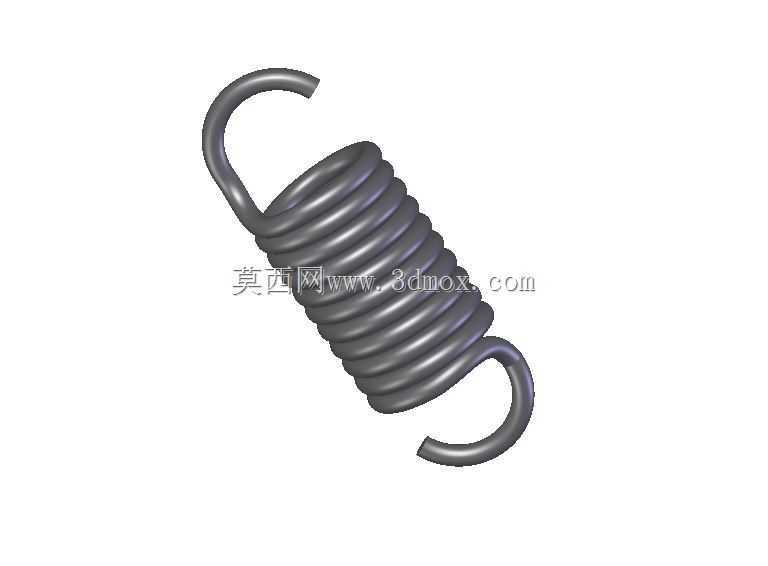

带挂钩圆柱拉伸弹簧三维结构设计

　　在各类机械传动、复位、张紧机构的设计选型中，拉伸弹簧是应用频次极高的弹性储能元件，本次呈现的带挂钩圆柱螺旋拉伸弹簧结构，是常规拉伸弹簧的典型结构形式，适配绝大多数需要提供轴向回拉力的装配场景。这类弹簧的实际应用覆盖极广，小到日用电器的舱门复位结构、小型工装夹具的张紧组件，大到工业自动化生产线的张紧轮配套、农机设备的离合复位机构、健身器材的阻力提供单元，都能见到同结构弹簧的身影，其核心作用是在承受轴向拉伸载荷时，通过自身螺旋圈的弹性变形储存机械能，在载荷卸除时提供反向回拉力，实现机构的复位、力的传递、振动缓冲或者位置保持功能。从结构设计思路来看，这款弹簧采用等节距圆柱螺旋主体搭配两端半圆挂钩的结构形式，

　　主体螺旋部分的圈与圈在自由状态下为并紧状态，这是拉伸弹簧区别于压缩弹簧的核心特征——压缩弹簧自由状态下圈间存在间隙，而拉伸弹簧无载荷时圈间无间隙，以此保证初始状态下就能提供一定的初拉力，避免机构运行初期出现空行程。两端的挂钩采用与弹簧本体同材质线材一体弯折成型的工艺，没有额外的焊接或者拼接结构，能有效避免连接位置的应力集中断裂问题，挂钩的弯曲半径经过合理设计，既保证挂钩能顺利穿入安装位的销轴或者挂孔，又避免弯折半径过小导致线材内侧出现加工裂纹，降低长期交变载荷下的断裂风险。在外形尺寸与安装边界的设计考量上，这类弹簧的选型与建模需要重点关注几个核心参数的匹配：首先是弹簧的自由长度，即两端挂钩最外侧端点之间的距离，

　　这个尺寸直接决定了弹簧的安装初始间距，安装时如果强行拉长弹簧超过其初始长度适配安装位，会导致弹簧初拉力过大，长期处于高应力状态下提前失效；其次是弹簧的中径，也就是螺旋圈的中心直径，这个参数决定了弹簧的刚度系数，相同线径下中径越大，弹簧刚度越低，相同拉伸长度下提供的回拉力越小，设计时需要根据机构需要的回拉力大小匹配对应的中径与线径组合；第三是挂钩的开口尺寸与弯曲角度，常规设计中挂钩的开口方向与弹簧轴线保持平行，保证安装后拉力方向与弹簧轴线完全重合，避免出现偏载导致弹簧圈受力不均，出现局部磨损或者永久变形。从实际使用的工况适配角度，这类一体挂钩式拉伸弹簧适合中等载荷、交变频次不是极高的工作场景，如果是重载、高频交变的工况，

　　通常会将挂钩结构改为可转位的连接耳结构，但一体挂钩的结构胜在加工成本低、安装便捷，在民用设备、普通工业设备中占据了绝大多数应用份额。建模过程中需要重点还原螺旋线的升角、圈间的并紧状态、挂钩与螺旋主体的平滑过渡位置，尤其是挂钩与最后一圈弹簧衔接的位置，是应力集中的高发区域，建模时需要做合理的圆角过渡处理，还原实际加工中的工艺特征，避免后续做有限元受力分析时出现应力奇异点，影响分析结果的准确性。在装配验证环节，这类弹簧的安装边界需要预留足够的变形空间，弹簧被拉长到最大工作长度时，不能与周边的结构件发生剐蹭，尤其是螺旋圈的外侧直径方向，需要预留至少1到2毫米的间隙，避免弹簧工作过程中出现径向晃动时与周边零件摩擦，导致弹簧表面镀层磨损、锈蚀，缩短使用寿命。另外，弹簧的初拉力设计是这类零件的核心设计要点，初拉力过大，会导致机构操作力提升，操作人员劳动强度变大或者驱动电机负载超标；初拉力过小，会导致机构复位不到位，出现松垮、位置偏差的问题，设计时通常会根据工作行程的大小，将最大工作载荷控制在弹簧弹性极限的70%以内，保证弹簧长期使用不会出现塑性变形，维持稳定的弹力输出。
