带波纹段柔性直角弯管结构设计

　　在各类流体输送、通风排气、线束防护类设备的管路布局中，受设备内部安装空间限制、不同组件接口位置错位、设备运行中存在小幅振动位移等工况影响，刚性直角弯头往往无法满足安装与使用需求，这类带波纹伸缩段的柔性弯管就成为管路系统中常用的适配连接件。这类弯管的核心功能是在实现90度管路转向的同时，通过波纹段的结构形变补偿一定范围内的轴向、角度与径向安装偏差，同时吸收设备运行过程中产生的管路振动，避免振动直接传递到刚性接口处造成密封失效、接口开裂或者管路共振异响等问题。从实际应用场景来看，这类弯管常见于小型家电的通风管路，比如台式洗碗机的内部风道连接、壁挂式空调室内机的冷凝水导流旁通管路、小型工业设备的散热通风支路，也可用于低压气动系统的柔性气路连接、设备内部线束的转角防护套，包裹穿过转角位置的电线束，避免线束被钣金锐边割破绝缘层，同时规整内部走线走向。

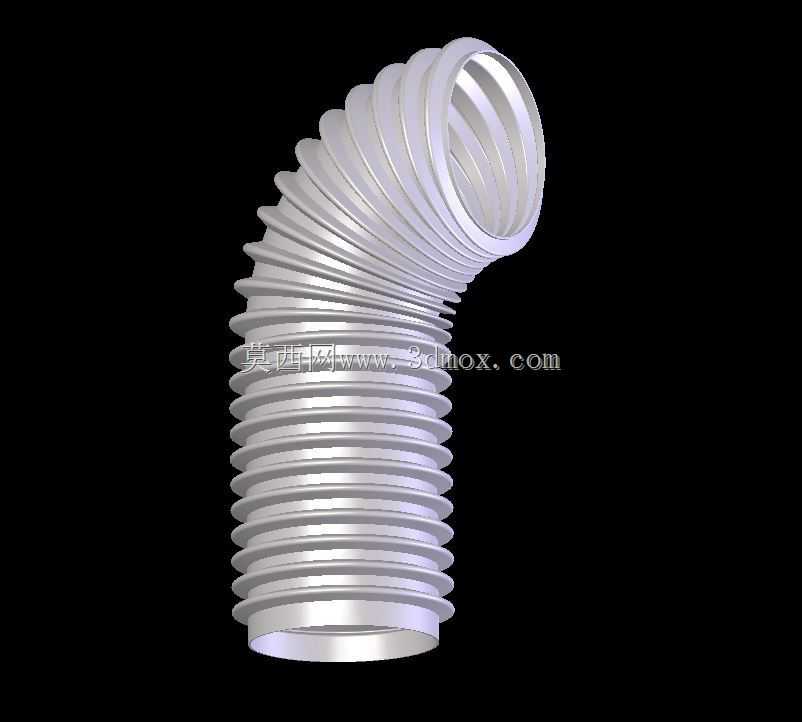

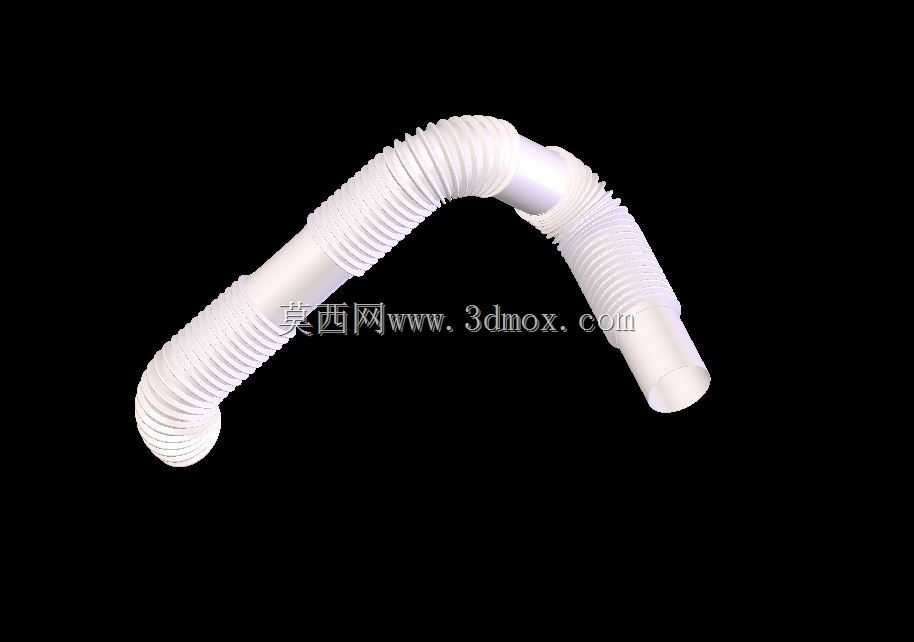

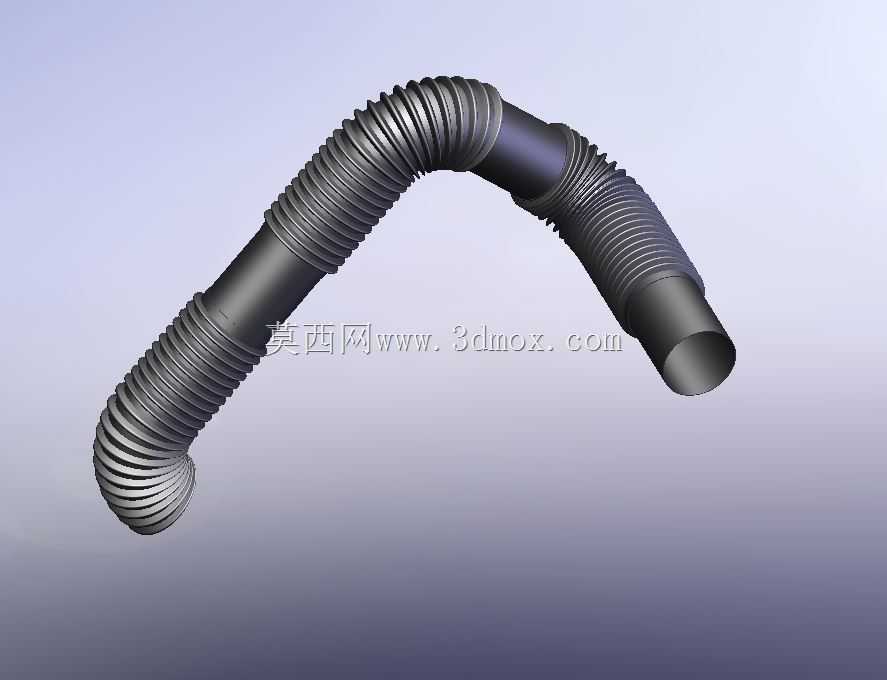

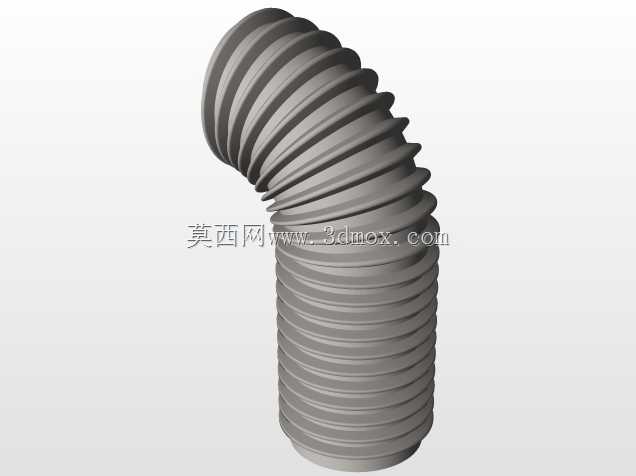

　　从结构设计思路来看，这款弯管整体为90度转角形态，两端为等直径的光滑直段接口，直段部分的作用是与对接的刚性管路实现插接配合，直段的外径尺寸按照常规通用管路的插接公差设计，保证插接后有足够的配合抱紧力，在低压工况下不会出现松脱泄漏；转角两侧的管身设置了连续的环形波纹结构，波纹的截面为圆弧形过渡，没有尖锐的棱角，这种设计一方面是让波纹段在弯曲、伸缩形变时应力分布更均匀，避免反复形变后出现应力开裂，另一方面圆弧形的内壁不会出现流体滞留的死角，在输送流体时不会因为杂质积存造成管路堵塞。波纹的节距与波高经过匹配设计，既保证了足够的形变补偿量，又不会因为波高过大导致管身整体刚性太差，在管路内部有一定压力时出现管身瘪塌、通径缩小的问题。

　　在外形尺寸与安装边界方面，两端直段的长度预留了足够的插接深度，能够保证插入对接管路后有充足的密封配合长度，不需要额外增加卡箍就能在低压工况下实现可靠密封；整体的转弯半径经过优化，在实现90度转向的同时尽可能减小管路的占用空间，适配紧凑的设备内部安装环境，波纹段的总长度覆盖了转角两侧的形变区域，在安装时如果两端接口存在少量的轴向距离偏差，可以通过拉伸或者压缩波纹段来适配，不需要额外增加管路转接件，降低了管路系统的零件数量与安装复杂度。需要注意的是，这类柔性弯管的波纹段形变范围有明确的边界，安装时不能过度拉伸导致波纹节距过大、管壁变薄，也不能过度弯曲超过波纹的最小弯曲半径，否则会造成通径大幅减小，影响流体输送效率，甚至造成管壁折损开裂。在实际选型适配时，需要先确认两端对接管路的外径尺寸与弯管直段内径的匹配度，同时核算安装位置的空间边界是否能容纳弯管转弯后的整体轮廓，还要根据输送介质的类型确认管材的兼容性，比如输送高温气体时需要选用耐温等级匹配的材质，输送有腐蚀性的流体时需要选用对应耐腐的塑料材质，避免长期使用后出现材质老化、开裂泄漏的问题。这类弯管的内壁整体光滑过渡，即使是波纹段的内壁也没有明显的凸起台阶，流体通过时的阻力更小，在通风类应用中能够降低风噪，在输送液体时也不容易残留积液，减少细菌滋生的风险，非常适合对卫生要求有一定要求的家电类设备内部管路使用。
