钣金结构电源箱安装固定壳体设计

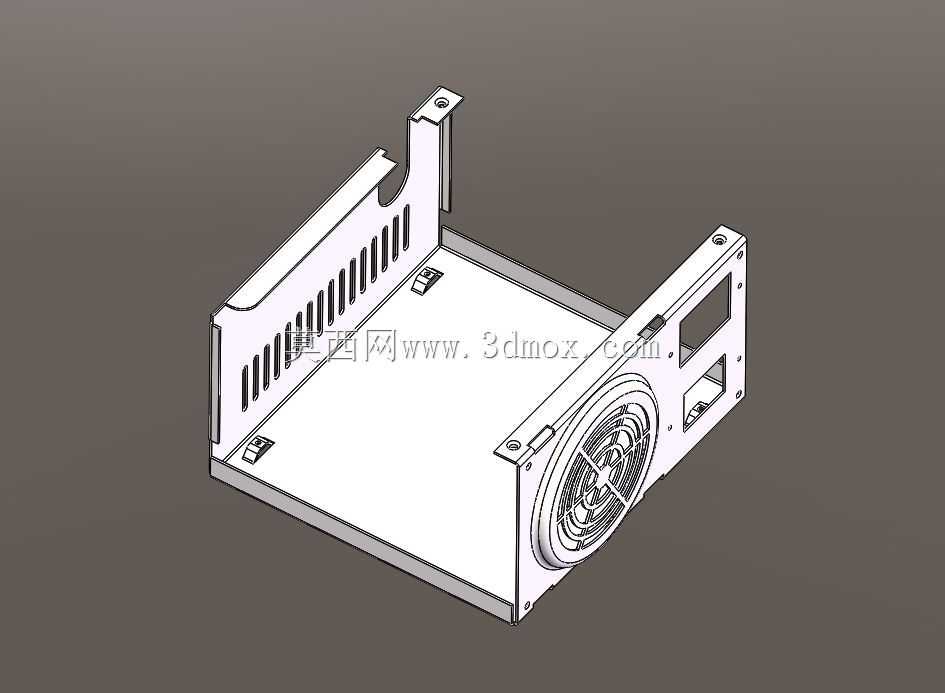

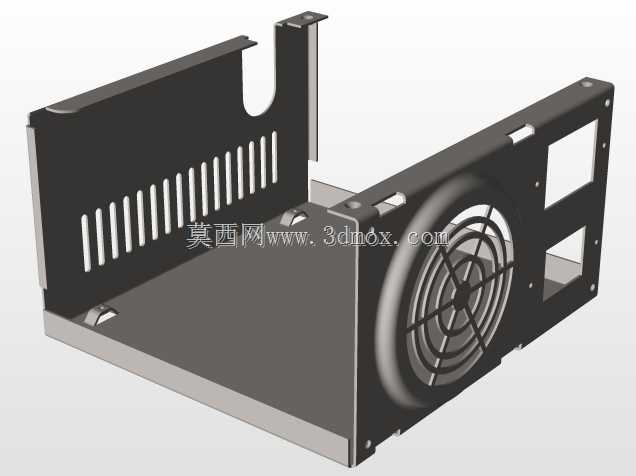

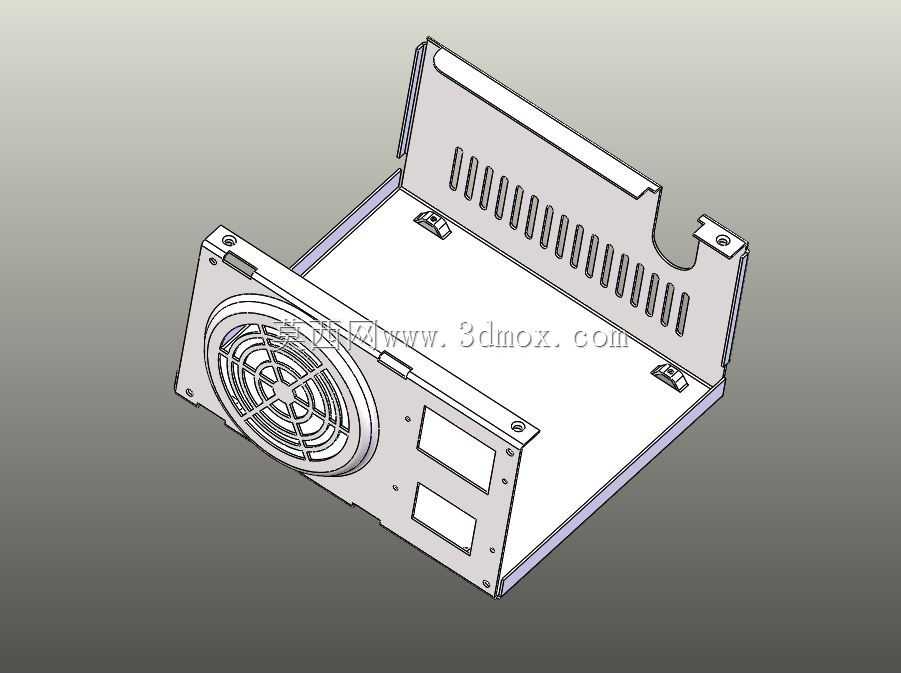

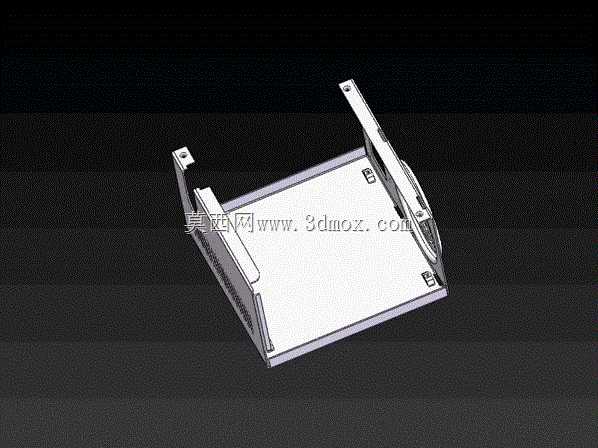

　　这款钣金材质的电源安装壳体，主要面向工业电控设备、小型机电装置的内置电源模块安装场景，在各类台式工控设备、小型加工机床控制单元、桌面型检测仪器的内部结构中，这类电源箱承担着电源模块承载、电气隔离、结构固定的核心作用，区别于外置式电源防护壳，这款壳体采用开放式托底加侧围限位的结构形式，更适配设备内部紧凑的安装空间，不需要额外预留外壳开合的操作余量。从结构设计逻辑来看，壳体主体采用一体化折弯成型的钣金底板作为承载基底，底板平面度控制在适配电源模块贴装的公差范围内，保证电源模块安装后不会出现局部悬空导致的受力变形，两侧向上延伸的折弯边既作为电源模块的侧向限位结构，避免设备运输、运行过程中产生的振动导致电源模块横向移位，

　　同时折弯边的翻边处理做了圆角钝化，避免装配过程中割伤线材或者操作人员手部。两端伸出的安装支耳是整个结构的安装定位核心，支耳上预留的固定孔位匹配行业通用的M4安装螺丝规格，孔位间距参考主流工控设备内部电源安装位的通用尺寸设计，不需要额外做安装孔位的二次加工就可以直接适配多数常规设备的安装点位，支耳与主体底板的连接位置做了加强折弯处理，避免长期承重后支耳出现弯折变形，导致壳体安装松动。在实际使用场景中，这类电源箱的安装边界需要结合设备内部的走线空间综合考量，壳体的整体高度控制在不遮挡周边线材走线路径的范围内，侧围上预留的缺口结构对应电源模块的输入输出接口位置，方便线材直接插接，不需要在壳体上额外做开孔加工，底板上的四个小型定位凸点，

　　对应电源模块底部的定位凹槽，装配时可以直接将电源模块卡入定位，减少装配过程中的对位调整时间，提升装配效率。从结构强度设计角度，钣金板材的厚度选型兼顾了承重需求与轻量化要求，足够承载常规功率段开关电源模块的重量，同时不会因为板材过厚导致整体重量过大，增加设备整体的负重。壳体表面采用静电喷塑处理，既提升了钣金件的防锈耐腐蚀能力，也可以避免钣金导电导致的电气安全隐患，表面的哑光质感不会在设备内部产生光线反射，不会干扰设备内部光电类传感器的正常工作。在设备运行过程中，开放式的底板结构可以让电源模块工作时产生的热量直接通过底部空间散出，区别于全封闭外壳的散热局限，这种结构更适配设备内部有强制风冷循环的使用场景，热量不会在壳体内部积聚，

　　有效提升电源模块的长期工作稳定性。两侧的折弯边高度刚好覆盖电源模块的侧部安装固定位，配合底板的定位凸点，只需要在电源模块上部增加一个简易压条就可以完成模块的完全固定，不需要在壳体上焊接额外的固定柱，减少了焊接工序带来的变形风险，也降低了整体的加工成本。在做整机结构布局时，这款电源箱的安装支耳可以根据实际设备的内部结构选择上装或者下装的固定方式，支耳的结构强度可以满足两种安装方式的承重要求，不需要针对不同安装方向做结构加强，提升了结构的通用适配性。针对设备内部可能出现的线材摩擦问题，壳体所有的外露边缘都做了卷边或者钝化处理，线材经过壳体边缘时不会被锋利的钣金切口割破绝缘层，降低了电气短路的风险。在批量装配场景中，这款壳体的一体化折弯结构不需要额外拼接组装，单件零件就可以完成电源模块的承载与安装固定，减少了装配环节的零件数量，降低了物料管理的复杂度，也减少了装配过程中的零件拼接误差，保证每台设备的电源安装位置一致性。
