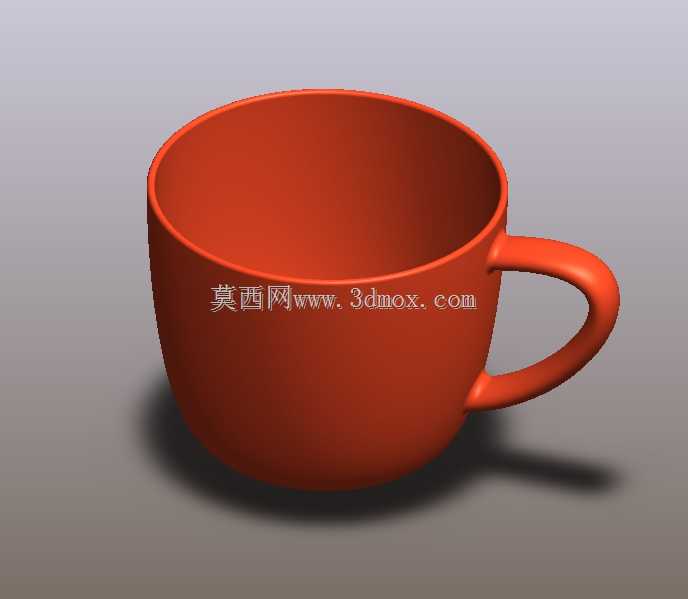

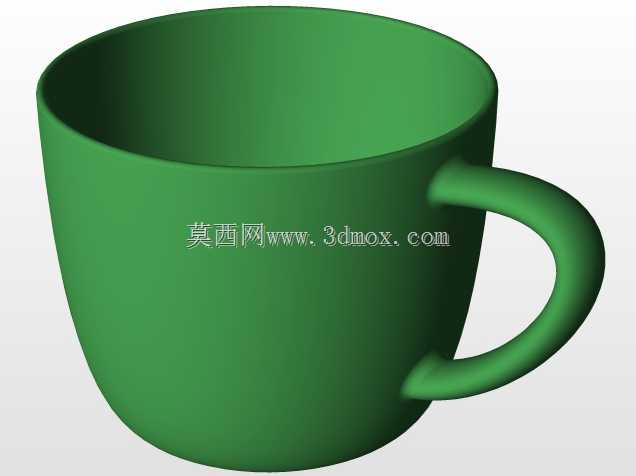

带把手敞口日用饮水马克杯结构设计

　　日常接触的带把手敞口饮水杯，看似结构简单，实际建模过程中需要兼顾使用手感、成型工艺、放置稳定性多方面的工程要求，很多刚接触结构建模的从业者容易忽略细节，做出来的模型要么曲面过渡生硬，要么壁厚不均，要么把手受力位置不合理，实际生产或3D打印后容易出现断裂、变形的问题。先从使用场景说起，这类敞口杯主要适配日常办公、居家场景的常温或高温饮品盛放，需要满足单手握持、平稳放置、倾倒不易洒出、清洗方便的核心需求，所以建模的时候不能只做个外观壳体，要把每个结构的受力和使用逻辑理清楚。首先说杯体的主体结构，整体采用上宽下窄的微锥度设计，这个锥度不是随便给的，一方面是叠放收纳的时候可以互相嵌套，减少仓储和运输的空间占用，另一方面是热饮注入后，杯口略大的设计能加快表层液体散热，避免入口烫伤，同时锥度设计在注塑或者陶瓷注浆成型的时候，也能方便脱模，减少拔模斜度不足带来的成型缺陷。杯体的壁厚设计要均匀，整体壁厚控制在2.5-3mm区间，过薄的位置盛放热饮时容易烫手，结构强度也不足，轻微磕碰就会开裂；过厚则会增加材料成本，陶瓷烧制或者塑料注塑的时候容易因为壁厚不均产生缩痕、变形，杯口位置做1.5mm的圆弧卷边处理，一方面是接触嘴唇的时候触感顺滑，不会有锐边割嘴的问题，另一方面卷边结构能提升杯口的结构强度，日常磕碰不容易崩口。然后是把手的结构设计，这部分是整个杯子建模的重点，很多新手做把手的时候直接扫掠一个圆柱和杯体连接，忽略了连接位置的过渡和受力。

　　首先把手的握持空间要满足成年人四指穿入的尺寸，内圈净空控制在35-40mm，把手的截面采用椭圆造型，长轴顺着握持方向，贴合手指的弯曲弧度，握感比圆形截面更舒适，不会出现硌手的问题。把手和杯体的连接位置做渐变过渡，上下两个连接点分别落在杯体总高度的1/3和2/3位置，这个位置是握持时受力最均衡的点，盛满液体时端举不会出现头重脚轻的倾斜感，连接位置做R3-R5的圆角过渡，避免应力集中，不管是塑料注塑还是陶瓷烧制，这个位置都不会因为应力集中出现开裂，日常使用中频繁端举也不容易出现把手断裂的问题。杯底的设计同样不能忽略，底部做一圈宽度3mm的凸起支撑边，支撑边比杯底内凹面高0.8mm，这样杯子放置在桌面的时候，只有外圈支撑边接触桌面，

　　哪怕杯底有轻微的成型变形，也能保证放置平稳，不会出现晃荡的问题，同时内凹的设计能避免杯底和桌面之间形成真空，拿取的时候不会出现吸附抬不动的情况，支撑边的边缘做小圆角处理，不会刮伤桌面漆面。建模过程中曲面的连续性要注意，杯体和把手的连接位置要做G2连续过渡，不能出现明显的接痕，渲染或者实际生产出来后表面顺滑，没有突兀的棱角。另外杯体内部的底面做R8的大圆角过渡，没有清洁死角，日常清洗的时候用海绵就能轻松擦到所有位置，不会残留茶渍、咖啡渍。很多人做这类容器模型的时候容易忽略内部的圆角，做成直角过渡，不仅清洗麻烦，直角位置在成型的时候也容易出现应力集中，受温度变化的时候容易开裂。从安装和适配的角度说，这类杯子不需要额外的安装结构，

　　自身的支撑边就是放置定位的结构，只要保证支撑边的平面度在0.2mm以内，就能在平整的桌面、杯垫上稳定放置，不会侧翻。整体的容量控制在300-350ml区间，这个容量是日常饮水、喝咖啡的常用容量，盛满液体后总重量控制在400g以内，单手握持不会有负重感。另外把手的位置要做重心配平，盛满水的时候，整个杯子的重心落在把手握持位置的正下方，端举的时候手腕不需要额外发力调整平衡，长时间握持也不会累。建模的时候还要考虑壁厚的均匀性，所有位置的壁厚差不能超过0.5mm，尤其是把手和杯体连接的位置，不能出现局部壁厚过厚的情况，不然注塑的时候会出现缩孔，陶瓷烧制的时候会出现开裂变形。杯口的圆度要控制在0.3mm以内，这样如果需要搭配杯盖的话，也能保证配合间隙均匀，不会出现漏液的问题。
