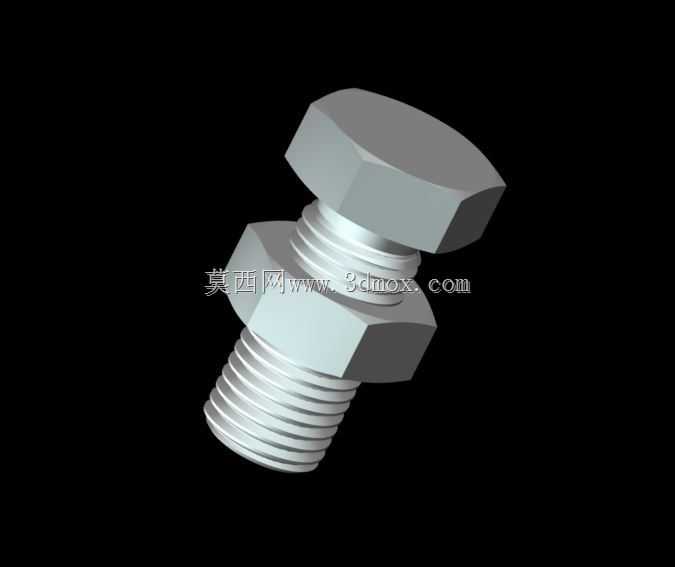

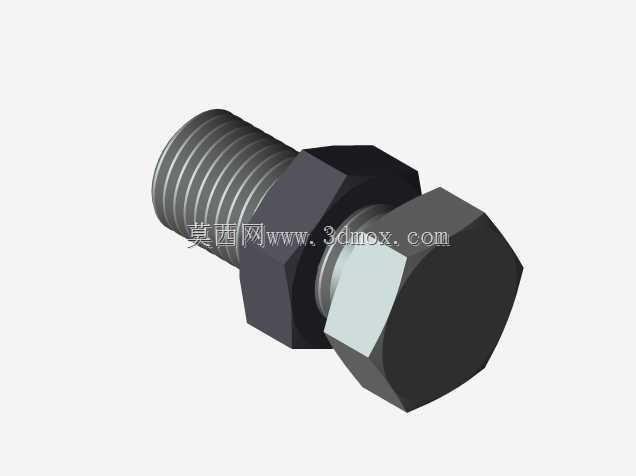

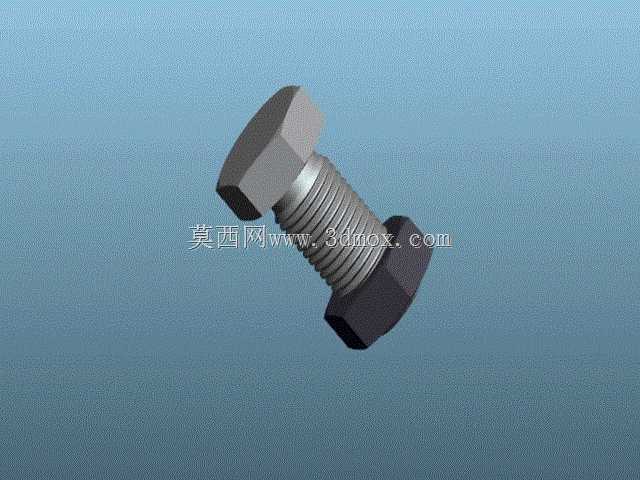

外六角螺栓配六角螺母紧固件结构

　　在各类机械装配、钢结构搭建、机电设备组装、工装夹具制作的场景里，螺纹紧固件是应用覆盖范围最广的基础连接元件，这套外六角螺栓搭配六角螺母的组合，是目前工业装配领域通用性最强的可拆卸连接结构之一。从实际使用场景来看，这类紧固件可覆盖从普通民用设备机架固定、钣金件拼接，到重载设备的部件锁紧、传动组件的定位连接等多类工况，只要是存在需要反复拆装、同时要保证足够连接预紧力的位置，都能见到这类六角头螺纹副的身影。设计这类紧固件结构时，首先要匹配对应公称直径的螺纹公差，螺栓的外螺纹与螺母的内螺纹需要满足中等精度配合要求，既不能因为配合过松导致连接后出现旷量、受振动时容易松脱，也不能因为配合过紧导致装配时拧入阻力过大，甚至出现螺纹咬死的问题。

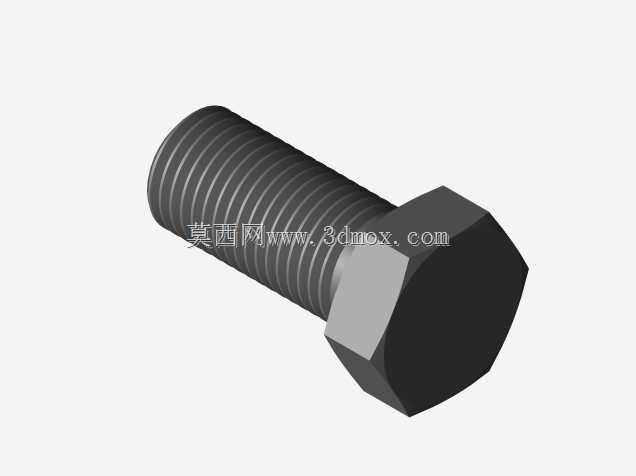

　　螺栓头部采用外六角结构，是为了匹配标准开口扳手、套筒扳手的施力面，六个受力面均匀分布在头部圆周，装配时扳手的咬合接触面积足够大，施加拧紧力矩时不会轻易打滑，同时六角结构的尺寸边界紧凑，在装配空间有限的位置，只需要60度的扳手回转空间就能完成拧紧操作，相比四角头或者其他异形头结构，对装配空间的适应性更强。配套的六角螺母采用等厚的标准六角外形，和螺栓头部的对边尺寸保持一致，现场装配时不需要更换扳手规格，就能同时完成螺栓头部固定和螺母拧紧的操作，能有效减少现场工具的准备数量，提升装配效率。从安装边界来看，这套螺纹副在装配时需要预留足够的扳手操作空间，以常见的M10规格为例，螺栓头部对边尺寸为16mm，对应的套筒外径一般在22mm左右，装配时需要在螺栓头部和螺母的外侧分别预留至少30mm的径向操作空间，才能保证套筒或者扳手可以顺利套入施力；轴向方向上，螺栓的伸出长度需要满足在螺母拧紧后，露出2-3个螺距的螺纹，既不能因为螺栓过短导致螺纹啮合长度不足、连接强度达不到设计要求，也不能因为螺栓过长导致伸出部分剐蹭周边其他运动部件，或者浪费安装空间。螺纹部分的设计上，螺栓杆部的螺纹长度需要根据被连接件的总厚度进行匹配，当被连接件总厚度较小时，可以采用全螺纹螺栓，当被连接件存在光孔定位需求时，可以采用半螺纹螺栓，让光杆部分穿过被连接件的光孔，起到径向定位的作用，避免连接后两个部件出现横向错位。在功能特性上，这套螺纹连接副属于可拆卸连接结构，

　　后期设备维护时可以方便地拆开进行部件更换、检修，重新拧紧后依然可以保持足够的预紧力；六角头的结构设计让拧紧力矩的可控性更强，现场可以通过扭力扳手按照设计要求的力矩值进行拧紧，保证不同位置的紧固件预紧力一致，避免因为预紧力不均导致部分部件受力变形、或者连接松动。在实际选型应用时，需要根据连接位置的受力情况选择对应性能等级的螺栓螺母，承受交变载荷、振动较大的位置，还需要配合弹簧垫圈、止动垫片或者防松螺母使用，避免设备运行过程中螺纹副出现自松脱的问题。建模过程中，螺纹部分的细节处理需要兼顾显示效果和模型可用性，用于装配干涉检查时，可以采用简化的装饰螺纹线降低模型数据量，用于结构展示或者加工参考时，可以绘制精确的螺纹牙型结构，

　　还原真实的螺纹升角、牙顶牙底的圆角细节，保证模型和实际加工出来的零件外形完全一致。螺栓头部和螺母的棱角位置都做了微小的倒角处理，既可以去除加工时的锐边毛刺，避免装配时划伤操作人员，也能让扳手在套入头部时更容易对准，减少装配时的对位难度。从实际使用的可靠性来看，这类标准六角头螺栓螺母的生产工艺成熟，市面上的供应充足，互换性强，不同厂家生产的同规格产品都可以通用替换，不需要担心后期维护时找不到配件的问题，这也是这类结构能在工业领域广泛应用的核心原因之一。在做整机结构设计时，这类紧固件的排布需要尽量保持均匀对称，让结合面的压紧力分布均匀，避免出现局部压紧力不足导致密封失效、或者局部压力过大导致被连接件压溃变形的问题，同时紧固件的位置要尽量远离被连接件的边缘，保证连接边有足够的强度，不会因为受力出现开裂。
