内六角驱动型手动扳手套筒结构

　　日常设备维保、装配生产线工位上，这类内六角驱动的套筒是拆装紧固件的核心配套件，和普通外六角套筒不同，它的驱动端适配对应规格的棘轮扳手、扭力扳手或者滑杆，工作端的内六角型腔可以完整包覆螺栓头的六个受力面，不会像开口扳手那样容易因为受力偏载磨圆螺栓棱角，在狭小的设备安装空间里，只要能套入螺栓头，配合棘轮结构就能实现小角度往复转动完成拆装，不用每次脱开重新对位，在流水线批量装配、户外设备抢修、机床维保这类场景里，能大幅降低紧固件拆装的辅助时间。

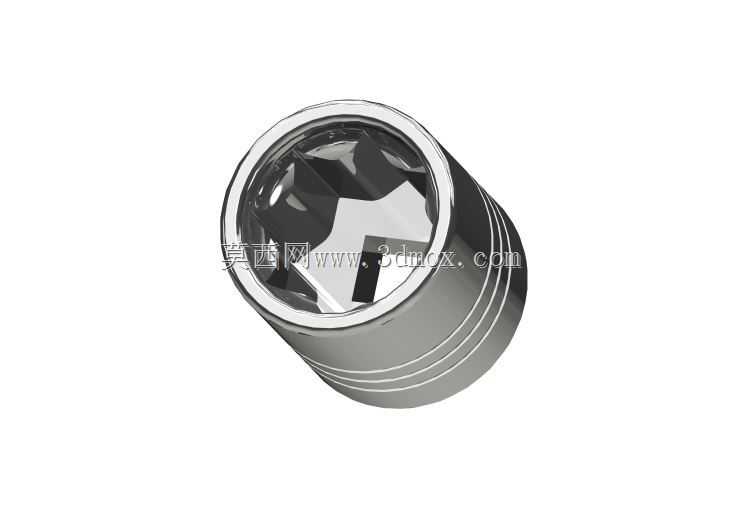

　　设计这类套筒的时候，首先要匹配对应螺栓的对边尺寸公差，型腔的六角轮廓不能直接按螺栓公称尺寸做等大建模，要预留0.02到0.05mm的装配间隙，不然批量生产的时候因为热处理变形、表面镀层厚度的影响，会出现套筒套不进螺栓头的问题；同时型腔入口处要做15度的导向倒角，方便操作人员在视线受阻的设备缝隙里快速对位套入，不用反复调整角度。套筒外壁的环形凹槽不是装饰结构，是用来配套橡胶圈或者钢珠卡位的，和快速脱落棘轮扳手配合的时候，能卡住套筒防止转动过程中脱落，尤其是在高空作业或者垂直向下拆装的场景里，能避免套筒掉落引发安全隐患。

　　从受力角度考虑，套筒的壁厚设计要匹配对应螺栓的最大拧紧扭矩，不能为了追求轻量化盲目减薄壁厚，不然在施加额定扭矩的时候会出现型腔开裂、外壁变形的问题；建模的时候要在六角型腔的棱边处做微小的圆角过渡，避免应力集中，因为拧紧的时候应力全部集中在六个棱角的位置，直角棱边在高频次大扭矩使用下很容易出现崩裂。套筒的驱动端方孔尺寸要符合通用手动工具的接口标准，和市面上主流的1/4、3/8、1/2英寸驱动方榫匹配，保证互换性，不用为了不同品牌的扳手单独配套套筒。

　　实际使用的时候，这类套筒的安装边界没有太严格的限制，只要工作端的型腔深度大于螺栓头的外露高度，就能完整包覆螺栓头受力，不会因为接触长度不够导致螺栓棱角磨损；如果是拆装沉头孔内的螺栓，还要控制套筒的外径尺寸，保证套筒能伸入沉孔内部，不会因为外径过大卡在孔口没法接触到螺栓头。和加长杆配合使用的时候，要注意套筒和加长杆的连接卡位是否到位，不然施加扭矩的时候容易出现连接滑脱，损伤螺栓或者工具。

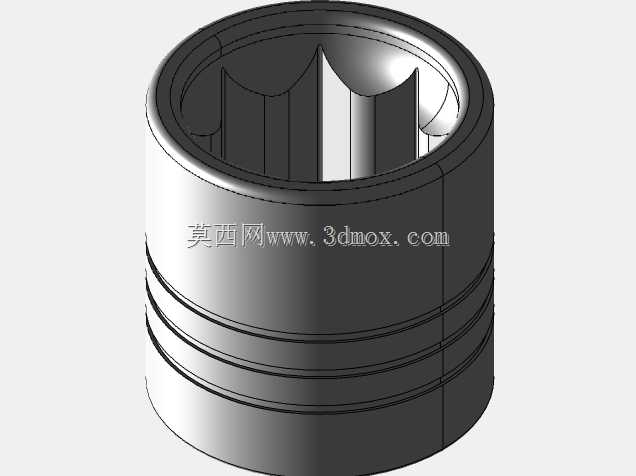

　　建模过程中，这类零件的特征逻辑很清晰，先通过旋转特征做出套筒的整体外轮廓和内孔基础形状，再通过拉伸切除做出六角型腔和驱动端的方孔，最后做外壁的环形凹槽、各处的倒角和圆角特征，建模的时候要注意特征的先后顺序，把倒角圆角这类工艺特征放在最后，避免后续修改尺寸的时候出现特征报错。另外要注意，套筒的整体同轴度要控制在合理范围内，驱动方孔和工作端六角型腔的同轴度偏差不能超过0.1mm，不然转动拧紧的时候会出现偏摆，导致螺栓受力不均，甚至损伤螺栓的螺纹部分。

　　在不同的应用场景里，这类套筒的表面处理也有区别，普通工位使用的套筒做发黑处理就能满足防锈需求，在潮湿腐蚀环境里使用的套筒会做镀铬处理，提升表面硬度和防锈能力，建模的时候不用特意表现镀层厚度，只要在工程图标注里注明表面处理要求即可。对于经常需要大扭矩拆装的工位，套筒的材质一般选用铬钒钢，热处理后的硬度要达到HRC45-50，既有足够的强度承受扭矩，又有一定的韧性不会因为冲击脆裂，建模的时候可以在技术要求里标注对应的材质和热处理参数，方便后续生产加工。
