翼形头自攻木螺钉结构设计

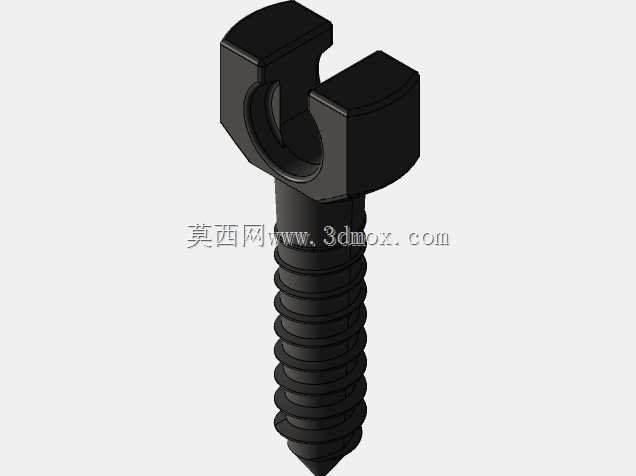

　　日常做户外木结构搭建、小型家具组装、弱电布线木质基座固定的场景里，经常会遇到需要频繁拆装、又找不到合适螺丝刀的情况，这款翼形头木螺钉的设计，就是瞄准这类无工具快速装拆的使用需求做的结构优化。和普通沉头、盘头木螺钉不同，它的头部做了对称的双翼凸起结构，两翼的棱边做了小尺寸的倒角处理，不会像直角棱边那样在拧紧时硌伤手掌，成年人用拇指和食指捏住两翼就能施加足够的拧紧力矩，不需要搭配十字、一字或者内六角批头，哪怕是现场没有携带配套工具的临时安装场景，也能顺利完成紧固件的锁固作业。

　　从螺纹段的设计来看，它采用的是宽牙距的自攻螺纹构型，牙顶做了锐化处理，牙侧的倾斜角度经过优化，拧入松木、杉木、密度板这类常见木质基材的时候，不需要提前预制导向底孔，直接对准安装位置旋入就能自行切削出匹配的螺纹牙路，不会像机牙螺丝那样强行挤入造成木材开裂。螺纹段的末端是收敛的锥尖结构，锥尖的长度大概占整个螺纹段长度的五分之一，初始定位的时候锥尖能快速扎入木材表面，不会出现拧入初期螺丝打滑偏移的问题，对于现场安装的对位效率提升很明显。

　　设计的时候特意控制了头部两翼的外廓尺寸，两翼的最大宽度不会超过螺纹公称直径的2.5倍，既保证了手拧的时候有足够的力臂长度，不会因为力臂太短导致拧不动，也不会因为头部尺寸过大，安装后突出基材表面太多影响后续的构件装配。头部和螺杆衔接的位置做了一个小直径的圆柱轴肩，轴肩的端面是平整的环形接触面，螺丝拧紧到位之后，这个环形面会完全贴紧被固定件的表面，不会因为头部的异形结构导致接触面压痕不均匀，也能避免拧入过深的时候两翼嵌入木质基材表面，破坏安装面的平整度。

　　从安装边界的角度考虑，这款螺丝的有效螺纹长度覆盖了常规小型木结构连接的常用厚度区间，使用的时候需要注意，拧入木质基材的深度不能小于螺纹公称直径的6倍，才能保证足够的拉拔力，避免受载之后螺丝被拔出。如果是固定硬度较高的硬木构件，还是建议提前钻一个直径为螺纹公称直径0.7倍的导向底孔，减少拧入时候的阻力，也能避免硬木开裂。和普通带槽木螺钉相比，它的重复拆装性能更好，不会因为多次拆装导致头部的槽口滑牙，哪怕是需要经常拆卸检修的木质配电箱基座、户外木质标识牌固定、小型木质展架拼接这类场景，反复装拆十次以上也不会出现头部受力结构损坏的问题。

　　建模的时候，螺纹段的牙型是按照实际切削成型的轮廓做的扫掠特征，不是简单的贴图示意，两翼的受力位置做了局部的加厚处理，模拟实际冷镦成型的时候的材料堆积结构，保证拧紧施加力矩的时候，两翼不会因为应力集中出现断裂。整个零件的倒角、圆角都按照实际五金件的生产工艺做了还原，没有尖锐的工艺死角，不管是做装配干涉检查，还是出工程图做生产指导，都能直接复用模型的尺寸参数，不需要再做额外的结构修正。做木结构装配仿真的时候，这个模型的接触面设置也能直接匹配实际的安装工况，轴肩的环形接触面可以直接设置绑定约束，螺纹段和木材的接触可以按照实际的拧入深度设置接触对，仿真出来的拉拔力、抗剪切力数据和实际测试的偏差能控制在合理范围内，对于前期做结构验证的工程师来说，能省掉不少重复建模的时间。
