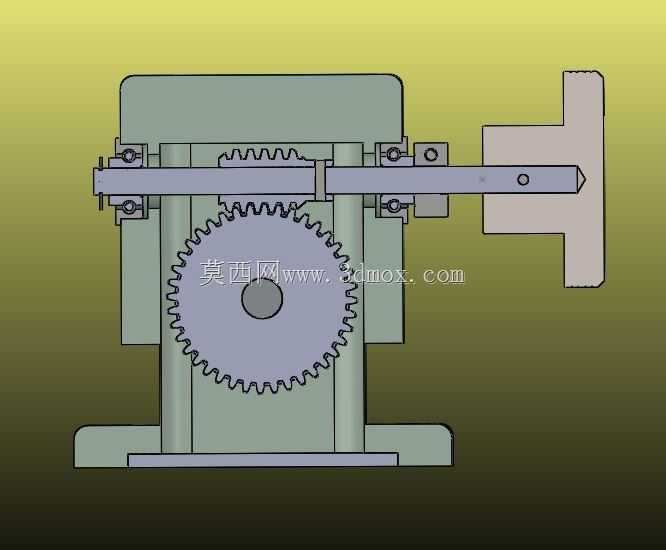

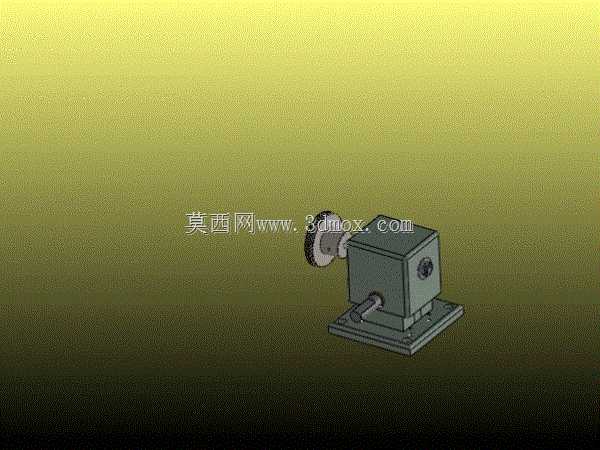

这套变速传动结构的设计,最初是面向小型轻工输送设备的动力匹配需求做的方案,这类场景里动力源往往是固定转速的小功率电机,而末端执行机构需要根据输送物料的重量、节拍调整输出转速,不能直接把电机和负载直连,否则要么转速过高导致物料移位,要么扭矩不足出现卡滞。从结构布局来看,整套机构采用立式安装的箱体承载形式,输入轴与输出轴呈平行轴布置,核心传动副为两个不同齿数的圆柱直齿轮,大齿轮作为低速级传动件安装在下方的动力输入侧,小齿轮作为高速级传动件固定在上方的输出轴段,通过固定的齿数比实现固定档位的转速变换,相比多档位拨叉式变速结构,这种定传动比的齿轮啮合结构没有换挡冲击,传动过程的噪音更低,也不需要额外的换挡操纵机构,整体可靠性更高,适合长期连续运转的固定转速比工况。
设计过程中首先考虑的是安装边界的适配性,箱体底部设置了平直的安装基准面,四个角位预留了螺栓固定孔位,能够直接固定在设备的机架安装平台上,不需要额外做转接支架,输出轴端做了扁位与定位孔设计,既可以通过键连接传递扭矩,也能通过定位销安装同步带轮、链轮或者联轴器,适配不同的负载连接形式,输入轴端的伸出长度做了严格控制,避免和电机端的安装座发生干涉,整套机构的横向宽度控制在常规小型输送线的机架梁间距范围内,不会出现突出机架剐蹭操作人员或者周边管线的问题。

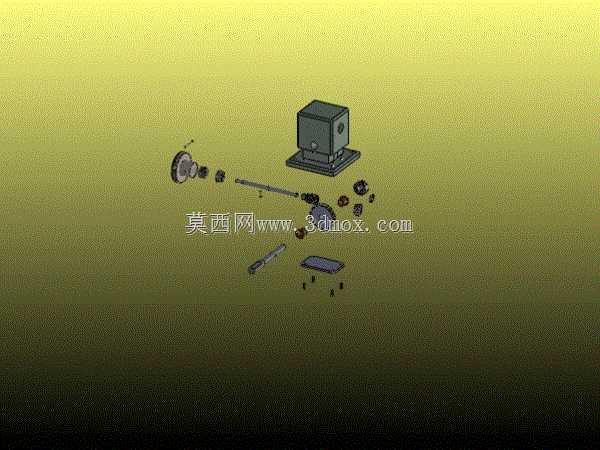

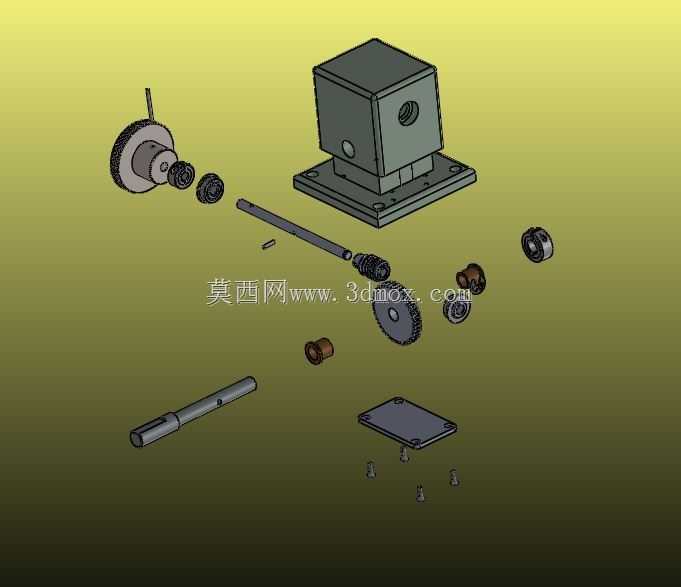

从功能特性上看,齿轮副采用直齿圆柱齿轮设计,加工难度低,装配时不需要调整螺旋角的啮合对位,普通的滚齿加工就能达到7级精度要求,能够满足常规轻工设备的传动精度需求,轴系支撑采用深沟球轴承作为转动支撑,轴承座直接集成在箱体的侧壁上,减少了额外的轴承座零件数量,装配时只需要将轴承压入箱体预留的轴承孔位,再穿入轴系零件即可完成主体装配,后期维护时也不需要拆解整个箱体,只需要打开侧端盖就能更换轴承或者检查齿轮磨损情况。箱体的上部做了围边式的防护结构,能够将齿轮啮合区域完全罩住,既可以防止车间内的粉尘、碎屑落入齿轮啮合面造成齿面磨损,也能避免润滑脂飞溅到周边的物料或者设备表面,齿轮啮合区域预留了足够的润滑脂存储空间,一次性加注锂基脂就能满足半年以上的连续运转润滑需求,不需要频繁做润滑维护。
在实际应用场景中,这类定传动比的变速结构除了小型输送线之外,也可以适配小型包装设备的送膜机构、小型木工机械的进给机构、食品加工设备的物料推送机构,这些场景的共同点是转速比固定、负载波动不大、需要长期连续运转,对结构的可靠性要求高,对成本控制比较敏感。设计时特意将轴系的中心距做了标准化处理,后期如果需要调整传动比,只需要更换对应齿数的配对齿轮,不需要重新加工箱体和轴系零件,能够快速适配不同的转速输出需求,减少了衍生型号的开发成本。输出轴的轴向定位采用轴用挡圈加轴承端盖的双重定位形式,能够承受一定的轴向负载,避免带链轮或者带轮传动时出现轴系窜动的问题,齿轮和轴的连接采用平键加过盈配合的形式,传递扭矩时不会出现齿轮和轴之间的相对转动,也不会因为长期正反转出现键槽磨损的问题。
整套结构的外形没有做多余的异形设计,所有外露面都是平直的机加工面,既方便加工时的装夹定位,也方便后期在设备上安装接近开关、转速传感器等检测元件,不需要额外做安装支架。箱体的壁厚按照均匀受力的原则设计,齿轮啮合区域的箱体侧壁做了局部加厚处理,避免长期受齿轮啮合的径向力导致箱体变形,影响齿轮的啮合间隙,安装面的平面度控制在0.1mm以内,保证安装后轴系的平行度符合设计要求,不会出现齿轮偏载导致的齿面过早磨损。
