差速式分动齿轮变速箱三维结构设计

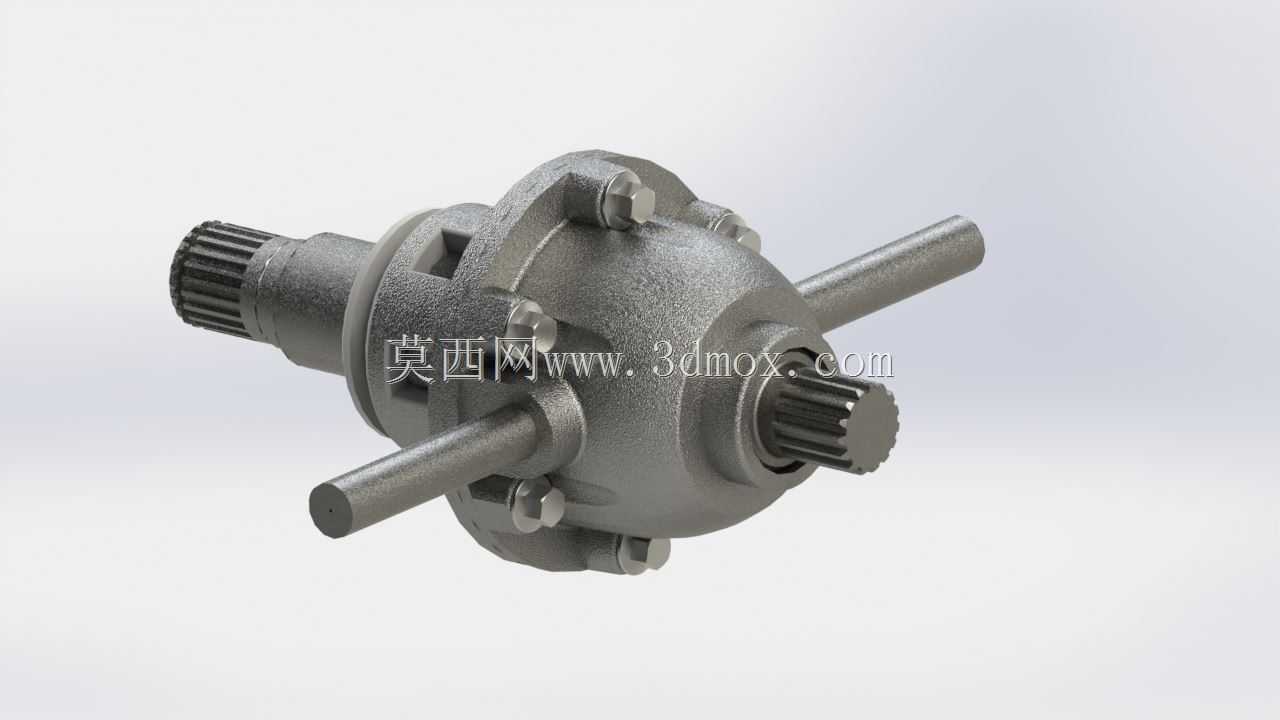

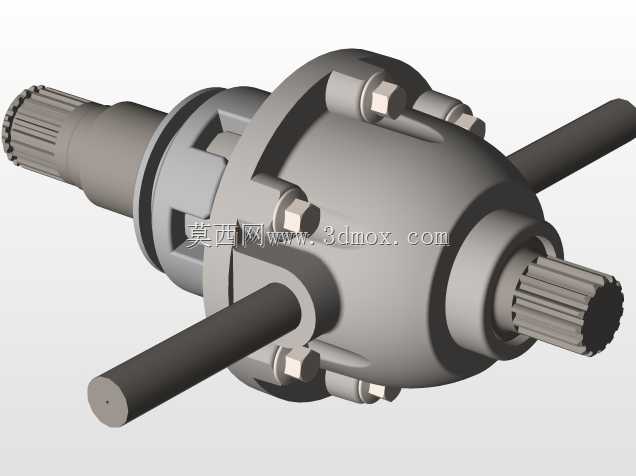

　　这款差速式分动齿轮变速箱，核心应用场景集中在小型非道路作业机械、低速四轮代步车辆以及小型农用机具的动力传输链路中，承担着单动力输入、多路径扭矩分配的核心作用，能够在动力输入转速稳定的前提下，将扭矩按不同传动比输出至两侧驱动端，同时允许两侧输出轴存在合理转速差，避免硬连接带来的轮胎滑磨、传动件过载损坏问题。从实际使用场景来看，这类结构常被用在需要紧凑安装空间、大减速比输出的小型动力设备上，相比传统平行轴式变速箱，它将差速功能与减速功能集成在同一壳体内，大幅压缩了传动单元的轴向与径向安装尺寸，不需要额外加装独立差速器，能有效降低整机传动系统的布置难度。

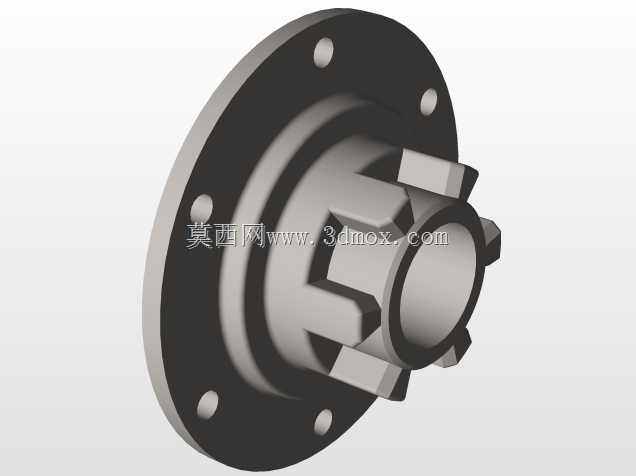

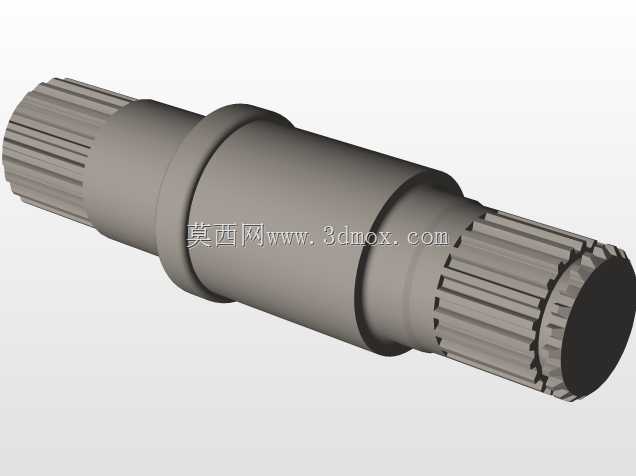

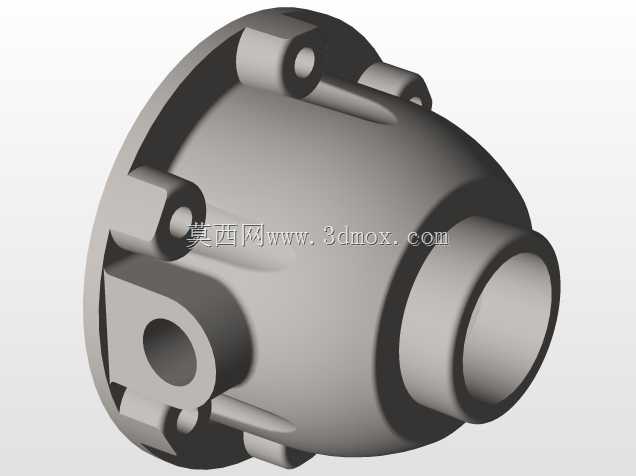

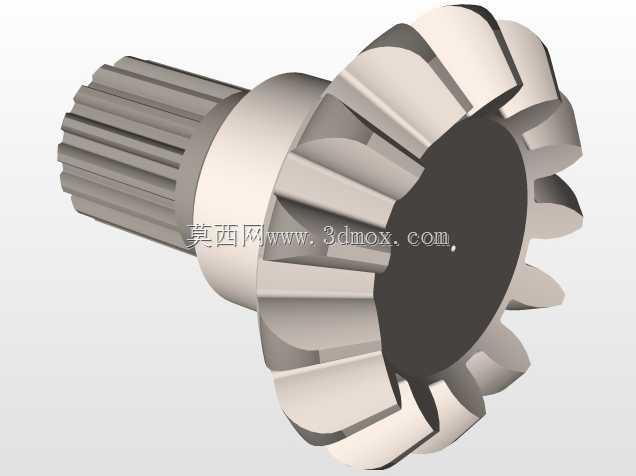

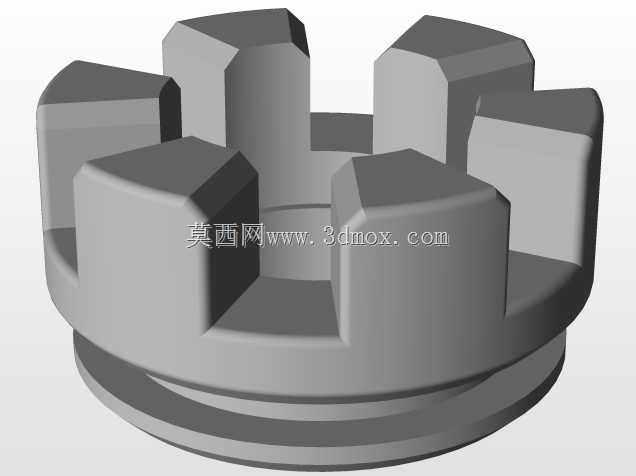

　　从功能特性上拆解，该变速箱采用锥齿轮组作为核心差速传动结构，输入轴采用花键结构设计，能够与动力输出端的花键套实现无间隙配合，保证大扭矩传递过程中不会出现键连接松动、滚键等失效问题；两侧对称布置的输出轴采用光轴+花键端的组合结构，光轴段用于穿过壳体端盖的支撑轴承，承担径向载荷，外伸花键端则用于连接驱动轮或者传动轴，传递输出扭矩。壳体采用分体式合箱设计，上下壳体通过周向均布的螺栓实现紧固连接，合箱面预留密封槽安装位置，能够满足齿轮润滑脂或者润滑油的密封要求，避免运行过程中出现渗漏问题。壳体上的轴承安装孔采用同轴度一次加工成型的工艺思路，保证输入轴、输出轴、差速齿轮组的安装位置度偏差控制在合理范围内，减少齿轮啮合过程中的偏载、异响问题。

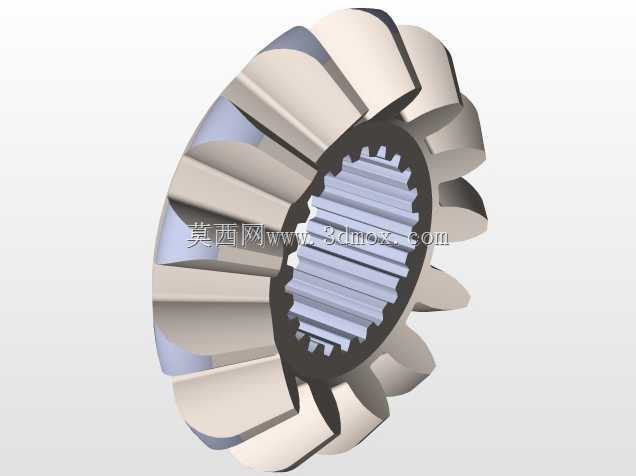

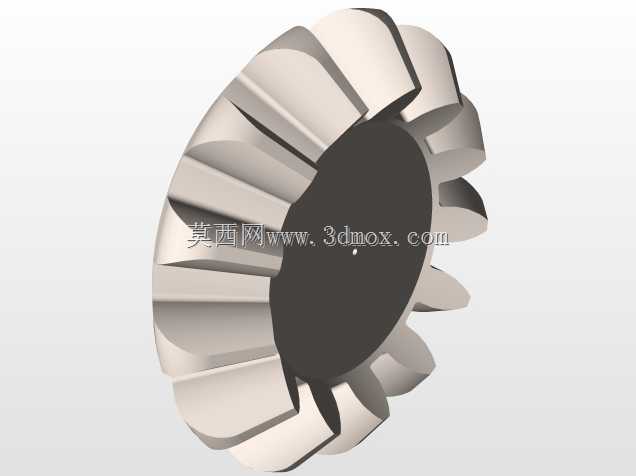

　　设计过程中，首先需要匹配输入动力的额定扭矩与转速范围，确定各级齿轮的模数、齿数以及螺旋角参数，保证齿轮接触强度与弯曲强度能够覆盖峰值载荷的1.5倍以上，避免冲击载荷下出现断齿、齿面点蚀等失效。差速齿轮的行星轮与半轴齿轮的啮合间隙需要控制在0.1mm-0.25mm区间内，间隙过小会导致齿轮转动卡滞、润滑脂难以进入啮合面，加剧磨损；间隙过大则会导致传动回程差过大，动力响应滞后，正反转换向时出现明显冲击。安装边界方面，该变速箱的输入轴轴向伸出长度、两侧输出轴的中心距以及壳体上的安装固定凸台位置，都需要匹配整机的安装空间要求，壳体上的固定螺栓孔采用通孔设计，能够直接穿过螺栓固定在机架的安装平面上，不需要额外设计转接安装支架，减少装配环节的零件数量。

　　从结构细节来看，输入轴的支撑采用两端深沟球轴承的布置方式，能够同时承受径向载荷与少量轴向载荷，适配锥齿轮啮合过程中产生的轴向分力；差速行星轮通过行星轮轴固定在差速壳上，行星轮与轴之间预留润滑间隙，保证运行过程中润滑介质能够进入摩擦面，减少磨损。输出轴与壳体端盖之间采用骨架油封进行密封，能够适应户外作业场景下的粉尘、泥水飞溅环境，避免外部杂质进入壳体内部污染润滑油，同时防止内部润滑油泄漏造成的齿轮干磨问题。在实际选型匹配过程中，需要注意该变速箱的减速比是固定值，适配的输入转速区间通常在1500rpm-3000rpm之间，输出扭矩范围需要匹配后端驱动负载的峰值阻力，避免长期过载运行导致齿轮、轴类零件的疲劳损坏。另外，壳体的外形采用圆弧过渡设计，没有突出的尖锐棱角，既能够提升壳体的结构强度，减少应力集中点，也能避免装配、维护过程中对操作人员造成磕碰伤害。齿轮组的润滑方式根据转速不同可以选择脂润滑或者稀油润滑，低转速工况下采用锂基脂润滑能够减少密封结构的设计难度，降低维护成本；高转速工况下则需要采用齿轮油飞溅润滑，保证啮合面的充分冷却与润滑，延长零件使用寿命。
